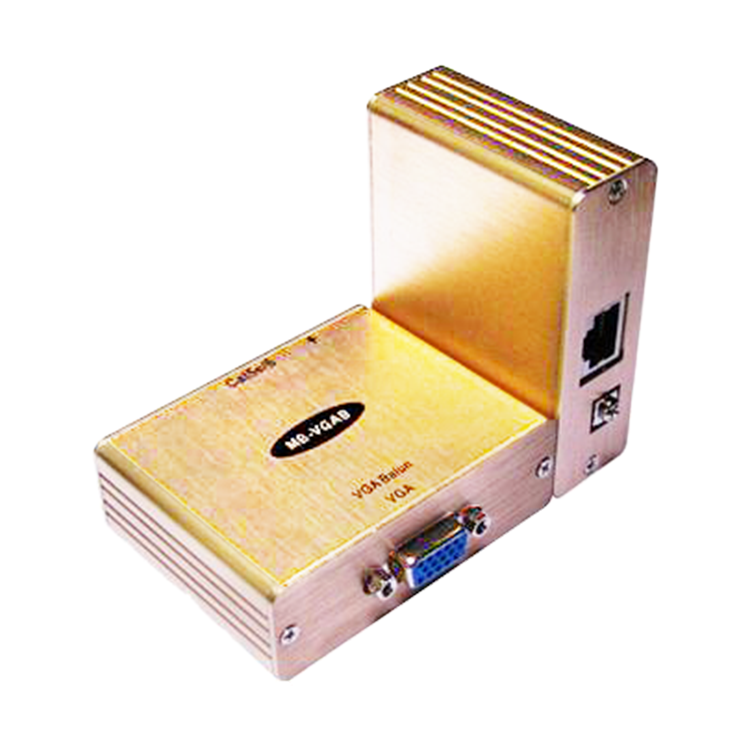

产品简介
M-VGAB 是一款单路宽带宽、抗干扰能力强的VGA视频信号发送和接收器 ，该产品具有高保真还原图像色彩能力，
支持在不同分辨率下的VGA、SXGA、SVGA、 WXGA、XGA等多种格式视频设备 ，当分辨率为640x480时可传输
137米，1024x768分辨率时可达到76米。

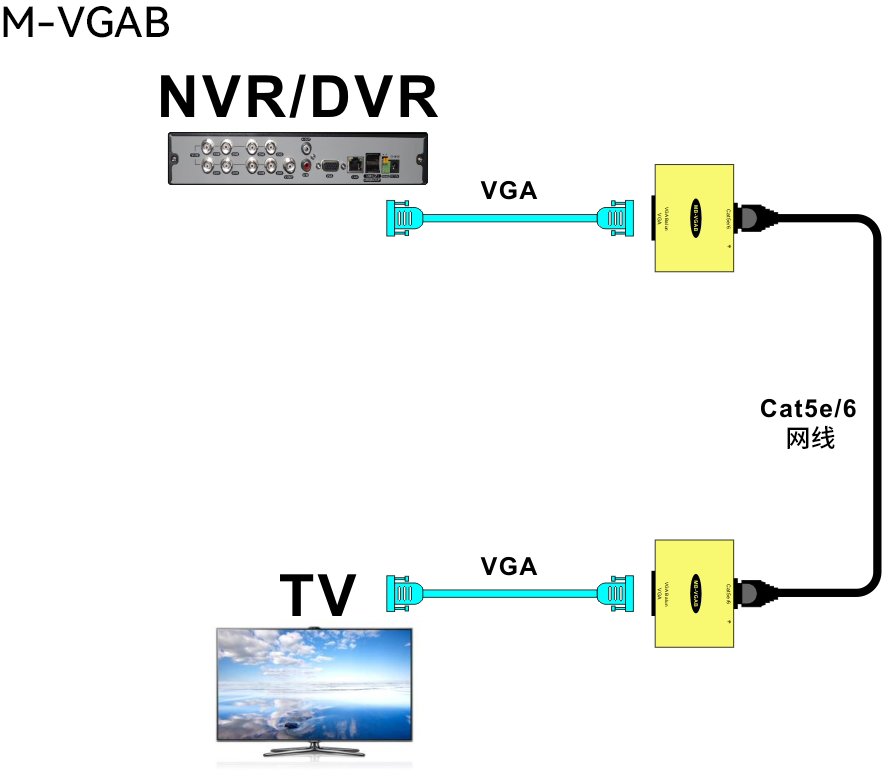

该产品广泛应用于数据控制中心、会议室演示以及教学环境和公司培训等。该设备采用MYBOX特有的平衡均衡
特性阻抗转化传输技术，具有强的抗干扰、EMI能力。能够有效解决由于视频音频传输线过长或地电位差环路电
流等原因造成的显示设备显示颜色失真，消除图象文字发虚、重影、拖尾和音频底噪等现象，该产品适用于各种
不同距离的延长应用领域。

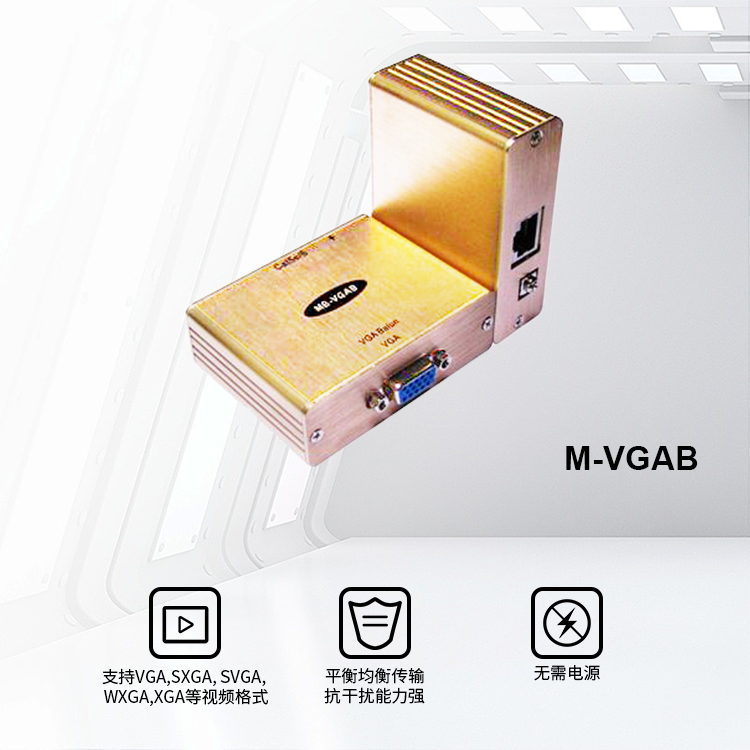

产品特点
1. 采用平衡均衡传输方式，抗共模干扰能力强
2. 支持视频格式：VGA、SXGA、SVGA、 WXGA、XGA等
3. 成本低、布线灵活、移动方便
4. 音频矩阵切换器，音频分配器，音频分配放大器，助推器，音响，麦克风，家庭影院，DVD光盘，录像机，
摄像机，混音器，和其他商业或费者模拟设备。
5. 传输距离：VGA: 640x480：137米/SXGA: 1280x1024：61米/SVGA: 800x600：107米
WXGA:1366x768：55米/XGA: 1024x768：76米
6. 无源要求、全天侯连续工作，性能稳定可靠
技术参数
功能描述 | VGA视频延长器 |
适用范围 | 数据控制中心、会议室演示以及教学环境和公司培训等领域 |
带宽 | 60MHz |
输入信号峰值 | 视频信号: 1.1Vp-p 水平同步: TTL电平. 300kHz带宽 垂直同步: TTL电平. 300kHz带宽 |
每对线插入损耗 | 小于3dB |
共模抑制比(CMMR) | 15kHz ：60dB max 100kHz - 10MHz ：40dB max 100MHz：20dB max |
视频差分增益 | +/- 2% |
视频差分相位 | +/- 2% |
连接特性 | RJ45 15P D-SUB 公头 |
最大距离 | VGA: 640x480 ：137米 SXGA: 1280x1024 ：61米 SVGA: 800x600：107米 WXGA:1366x768 ：55米 XGA: 1024x768 ：76米 |
RJ45信号结构 | R信号： Pin 1 (+) Pin 2 (-) 水平同步： Pin 3 G信号： Pin 4 (+) Pin 5 (-)垂直同步 ：Pin 6 B信号： Pin 7 (+) Pin 8 (-) |
标准双绞线特性 | 特性阻抗：100 欧 分布电容 20 pf/ft 衰减：6.6 dB/305m @1 MHz |
输入输出阻抗 | 输入: RGB 75欧 输出: RGB 100 欧 同步信号: 标准TTL电平 |
适用温度 | 工作温度:0-55°C 贮存温度：-20°- 85°C 湿度: 0-95% |
外壳材料 | 铝合金 |
体积(包装) | 155mm*80mm*30mm |
重量 （单位：1对） | 230g |
