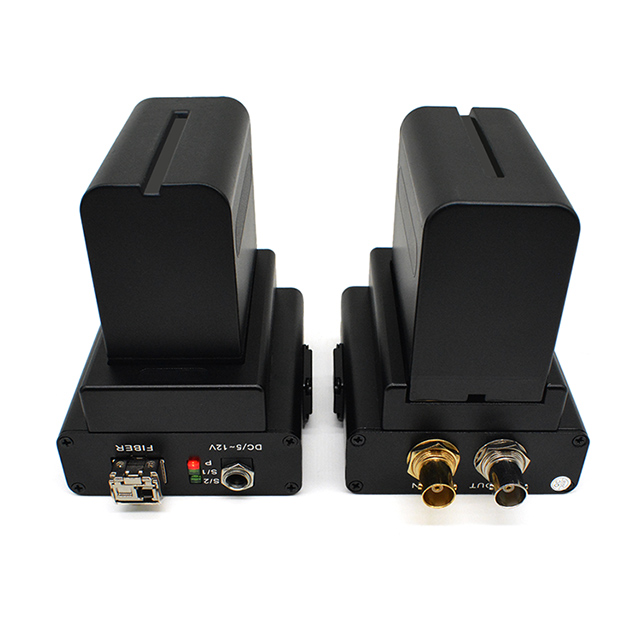

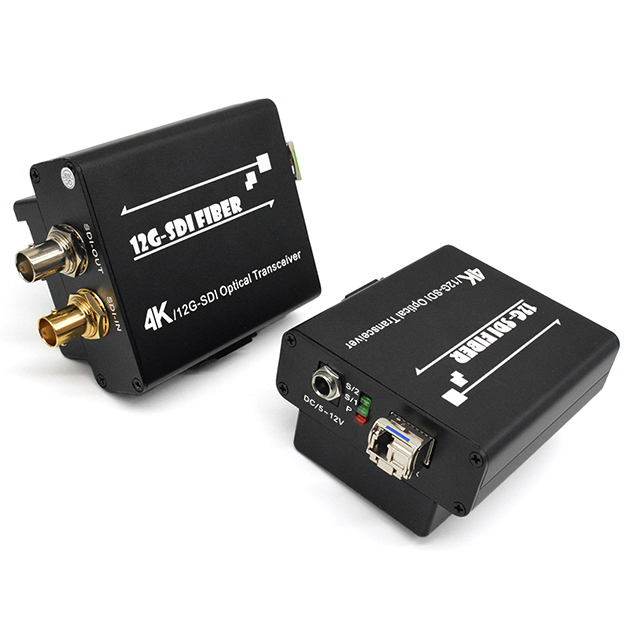

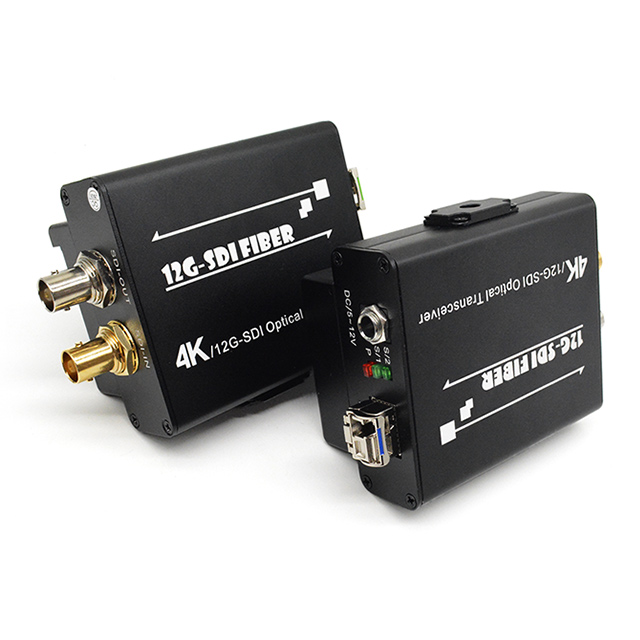

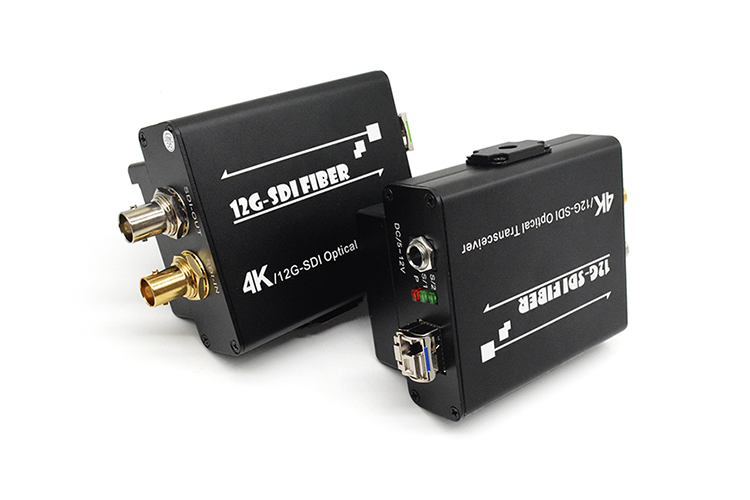

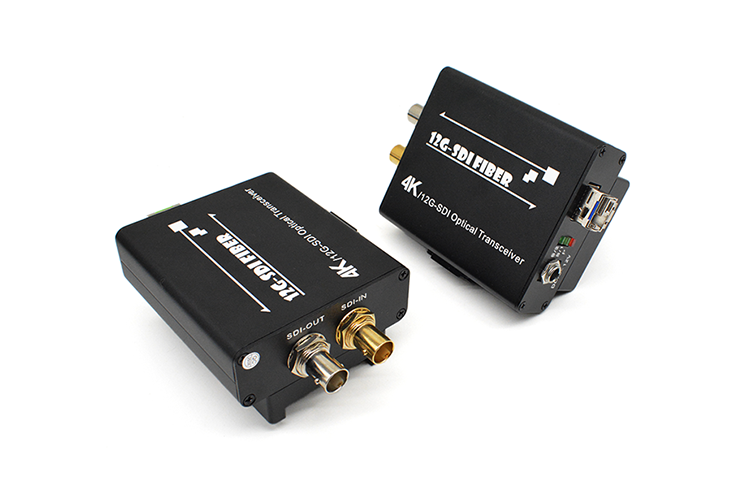

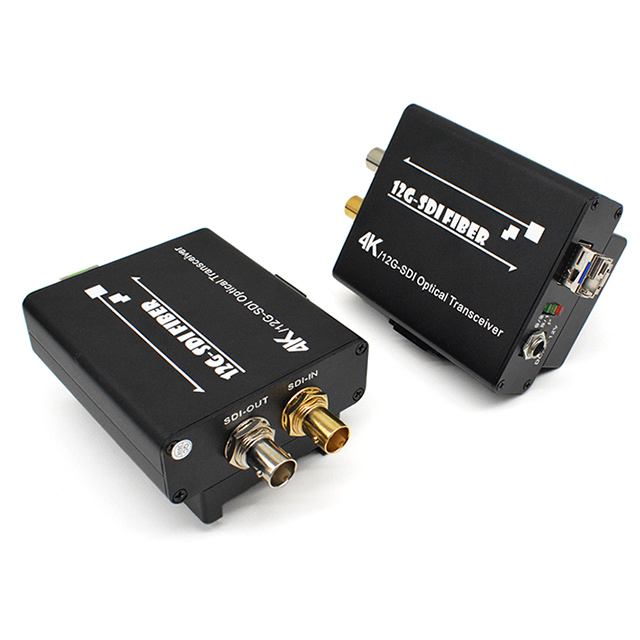

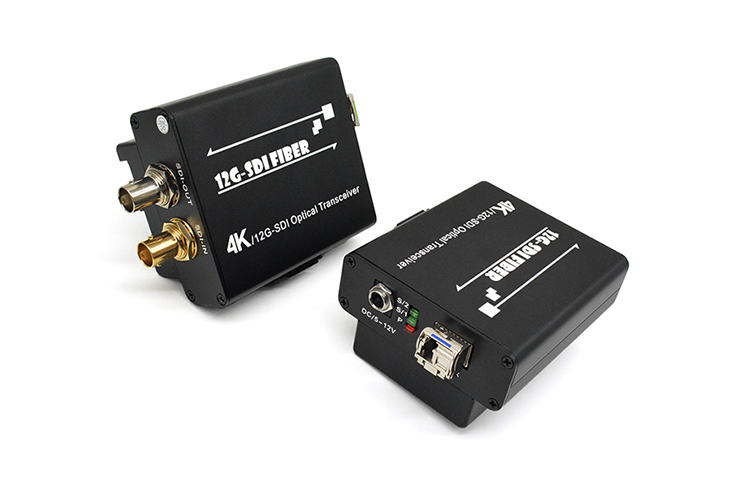

M-SD200A PRO 4K/12G 双向SDI光纤延长器

产品简介

M-SD200A PRO光纤延长器通过单根光纤远距离传输4K/12G SDI信号，支持16路嵌入式音频同步功能；
多速率12G-SDI接口兼容所有SD、HD和Ultra HD格式和设备，最高可达2160P@60Hz，包括A类和B类设备。

本产品搭载光纤扩展槽，可安装任何标准的3G、6G或12G-SDI SFP光纤模块，可利用计算机网络广泛使用的
低成本光缆传送SDI信号，同时支持移动电池续航（可选），能够适应多种复杂的应用环境

该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的
4K/12G- SDI信号延长方式。

产品特点

1. 通过光纤长距离传输4K/12G- SDI视频和音频信号，可达20公里

2. 高清视频信号分辨率最高可达到2160P@60Hz

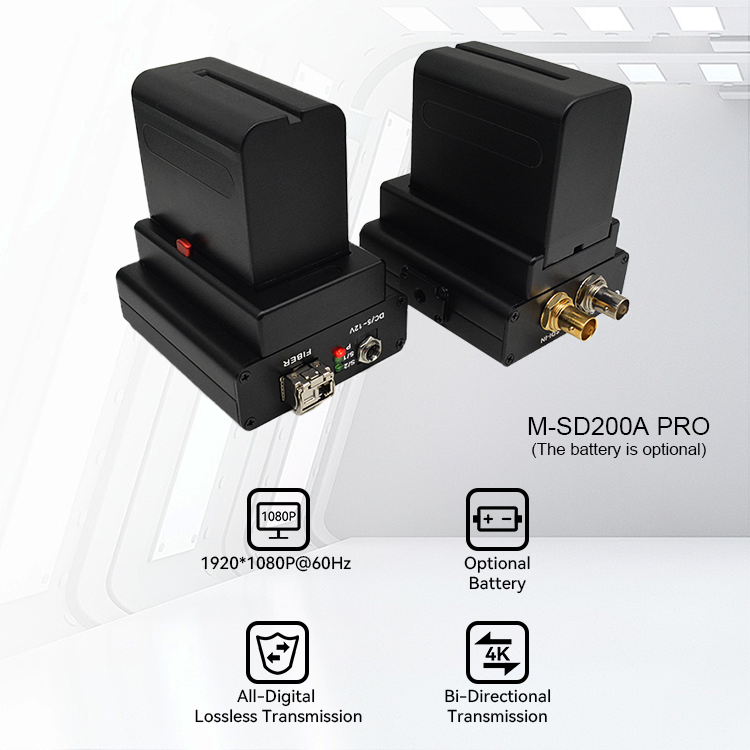

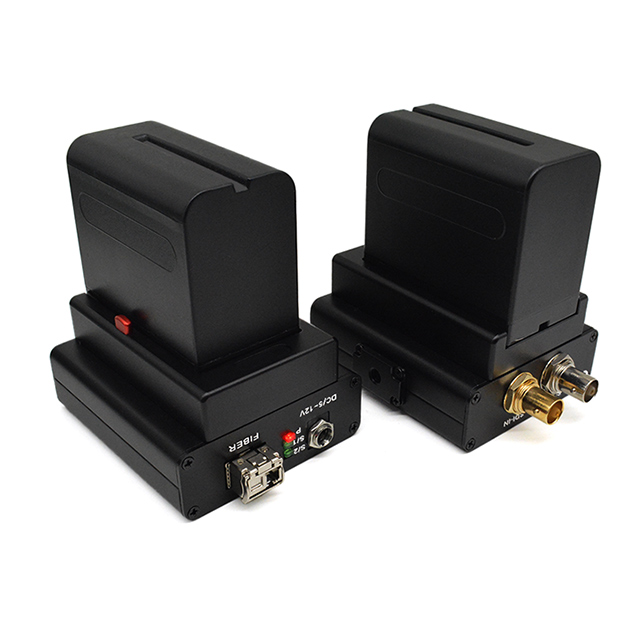

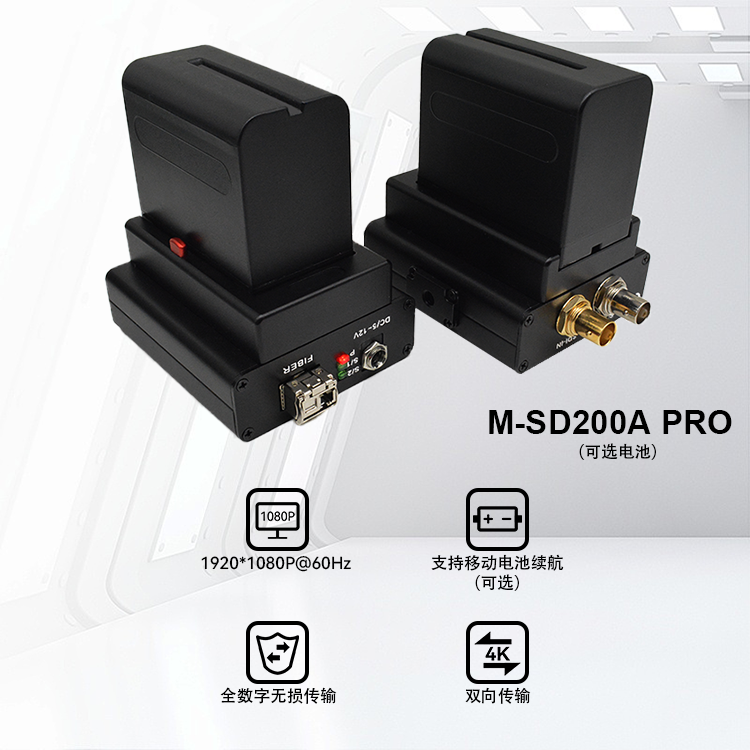

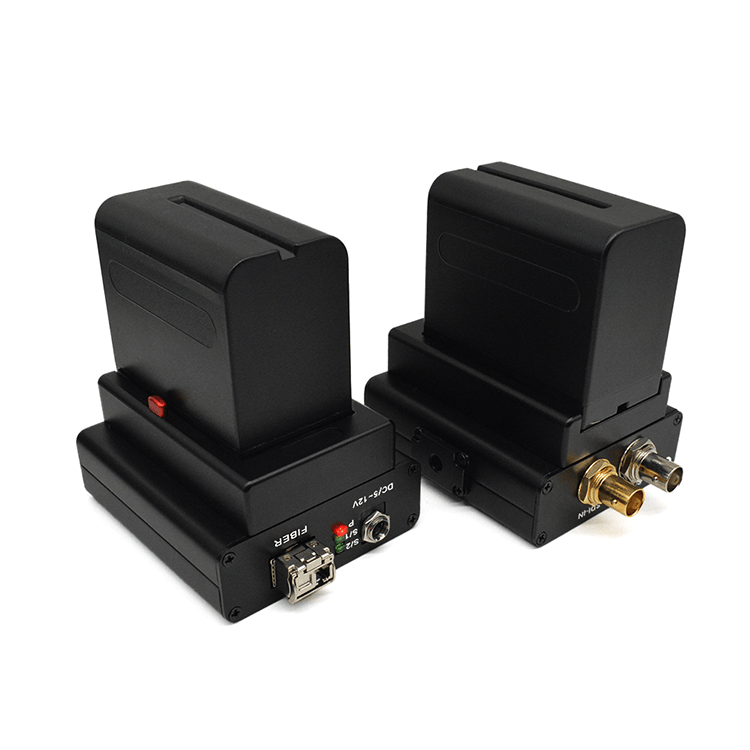

3. 支持移动电池续航（可选）

4. 支持全数字无损传输，16通道嵌入式音频视频同步传输

5. 支持双向传输4K/12G-SDI音视频信号

6. 支持 PAL/NTSC ；兼容性强，能够自动识别和配置各种显示模式

7. 支持即插即用，支持热插拔

8. 内置自动均衡系统，画面流畅，清晰，稳定

9. 内置ESD静电保护电路，全方位保护系统安全

10. 安装简单方便，即插即用，无需设置

技术参数

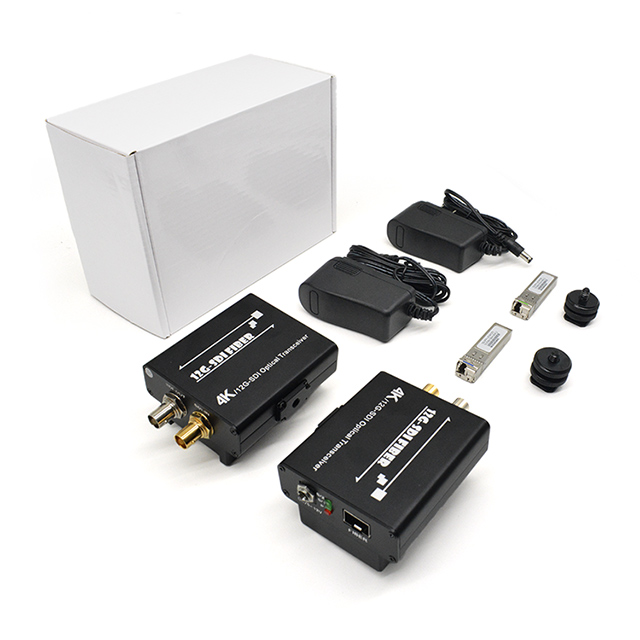

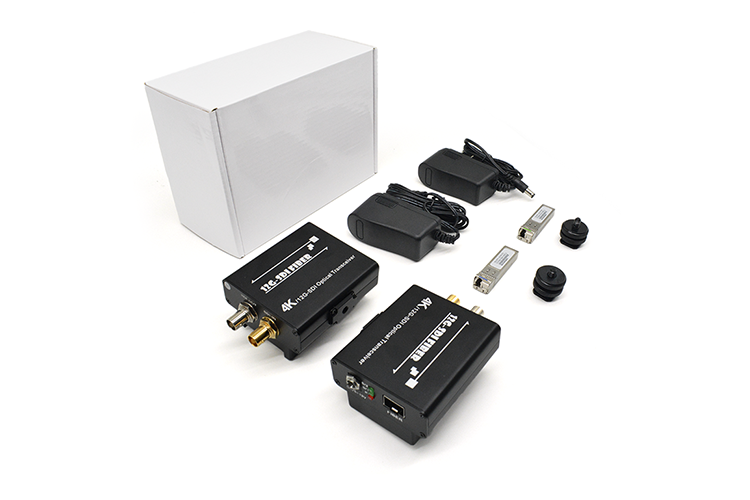

产品包装

1. SDI延长器发送端  x1台

2. SDI延长器接收端  x1台

3. 电源适配器  x2个

4. 用户手册  x1本

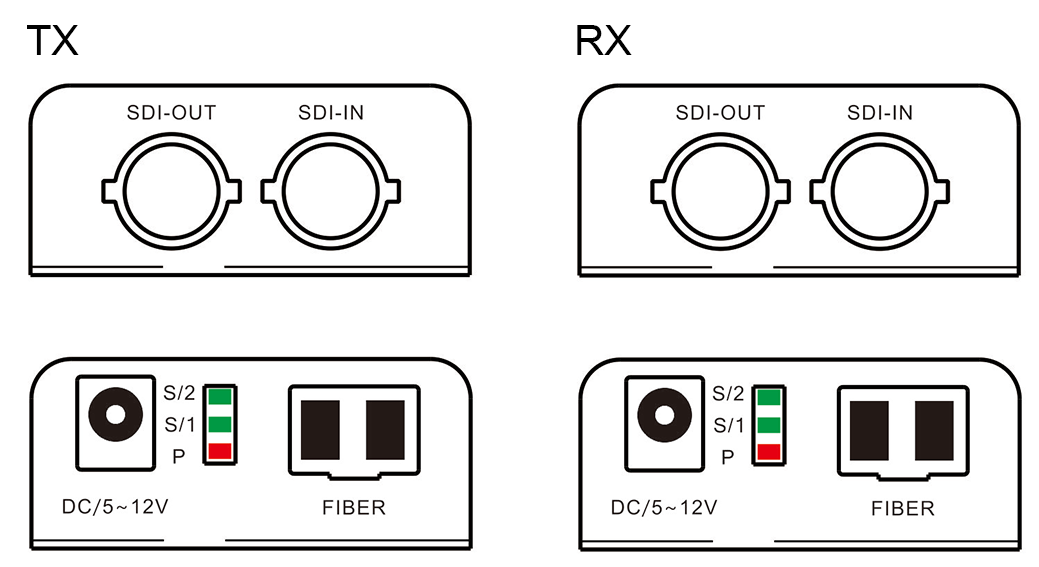

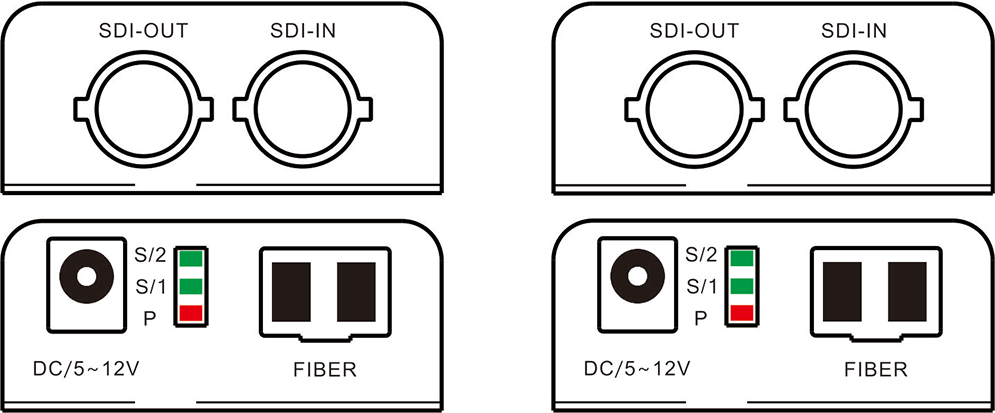

接口说明

TX（发射端）                                              RX（接收端）

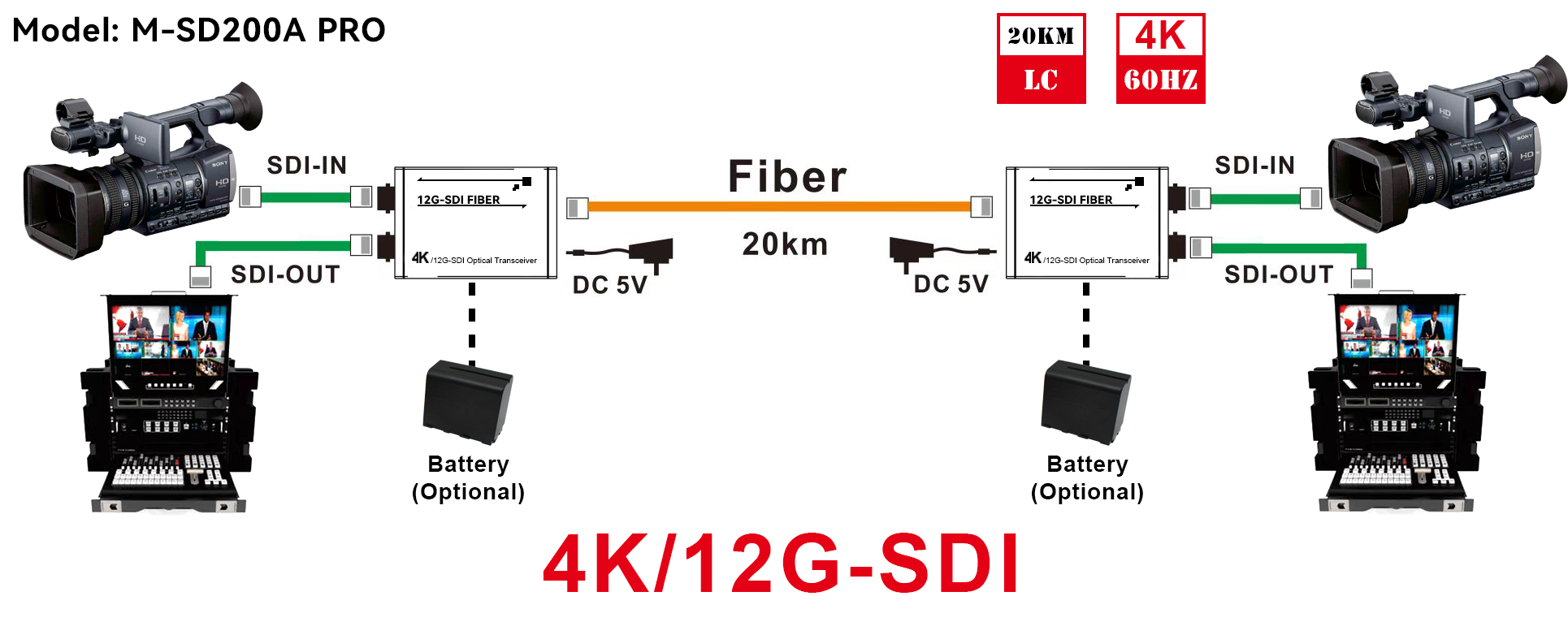

安装步骤

1、将SDI信号源接入SDI延长器发送端的输入端口（SDI IN）；

2、将SDI延长器接收端连接到显示设备（如SDI矩阵、直播、监视器等）；

3、使用单模光纤连接发送端与接收端的光纤接口；

4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

故障排除

1：红灯（PWR）不亮或者亮度低；检查电源适配器是否正常

2：绿灯（S/1）不亮时，检查信号源有没有启动或者有没有输出；长亮表示正常工作

3：绿灯（S/2）不亮时，检查机器的光纤模块接触是否正常；光纤模块没有信号过来绿灯（S/2）不亮；
      长亮表示机器正常工作

4：显示端如没有图像显示检查显示器是否选择正确的通道输入
