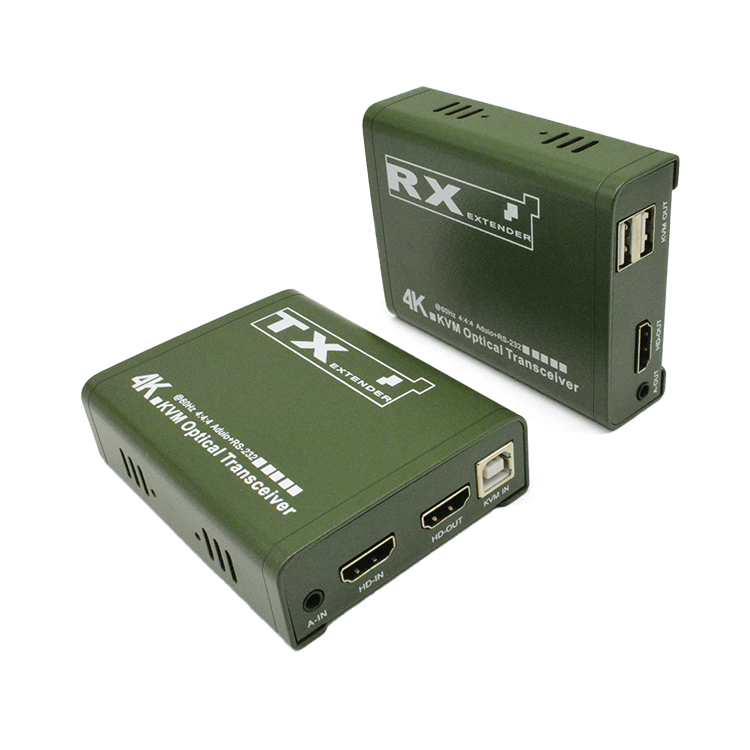

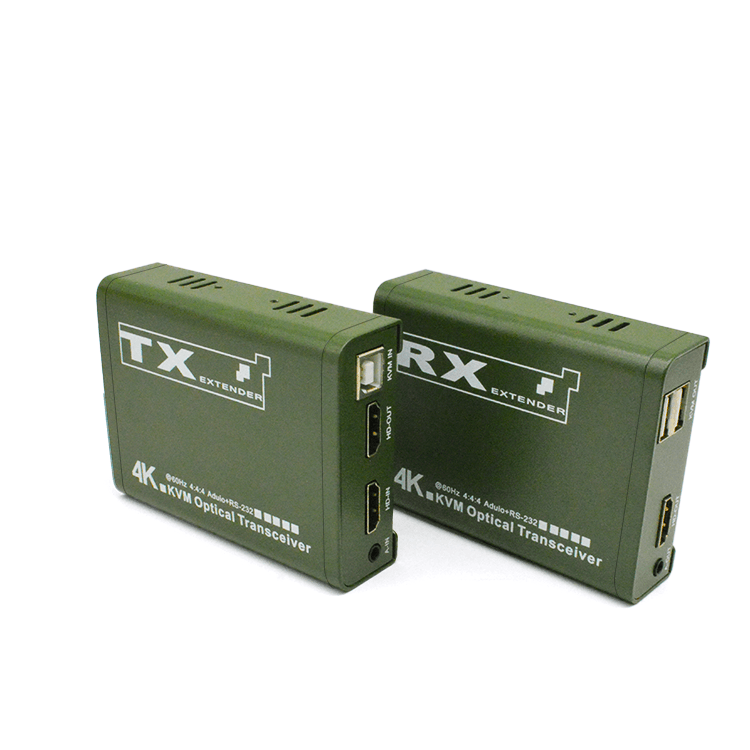

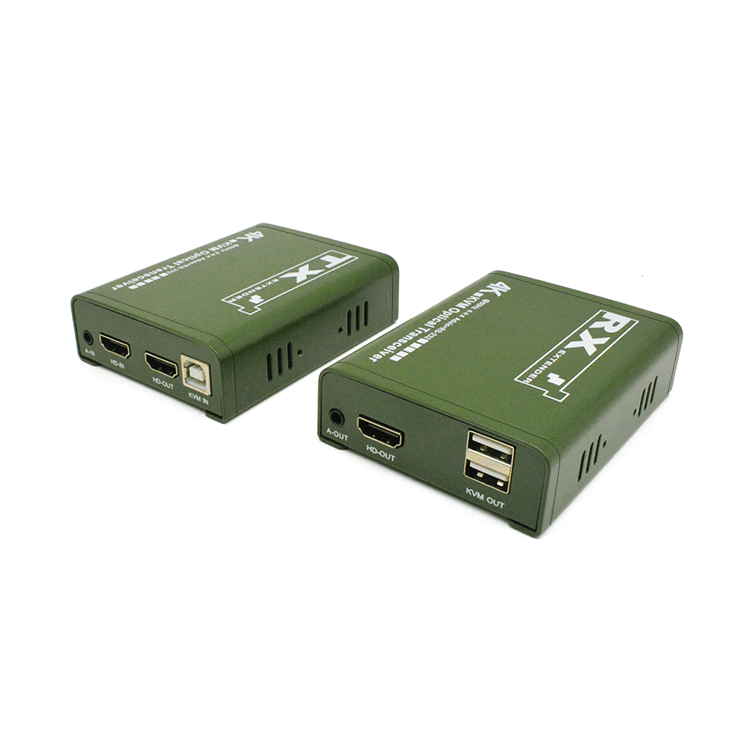

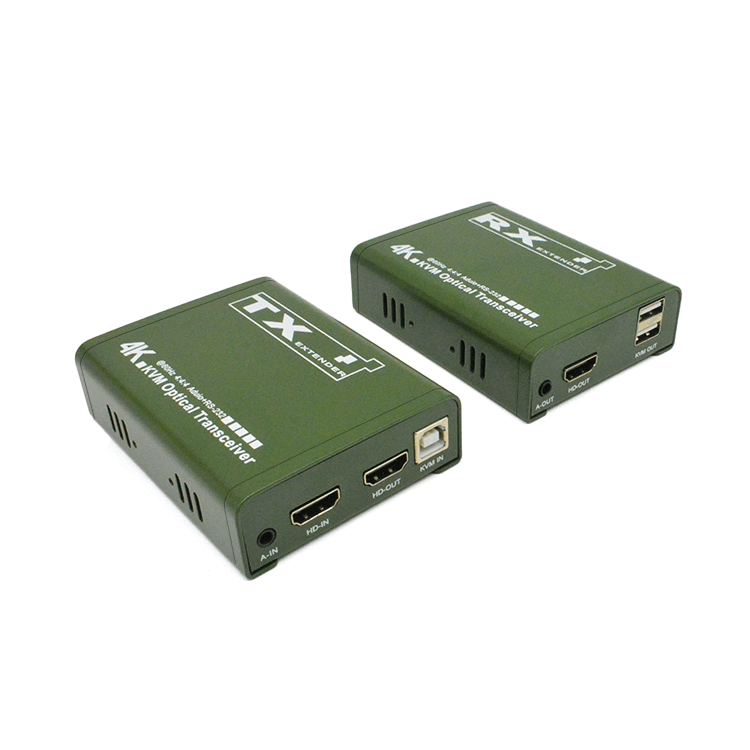

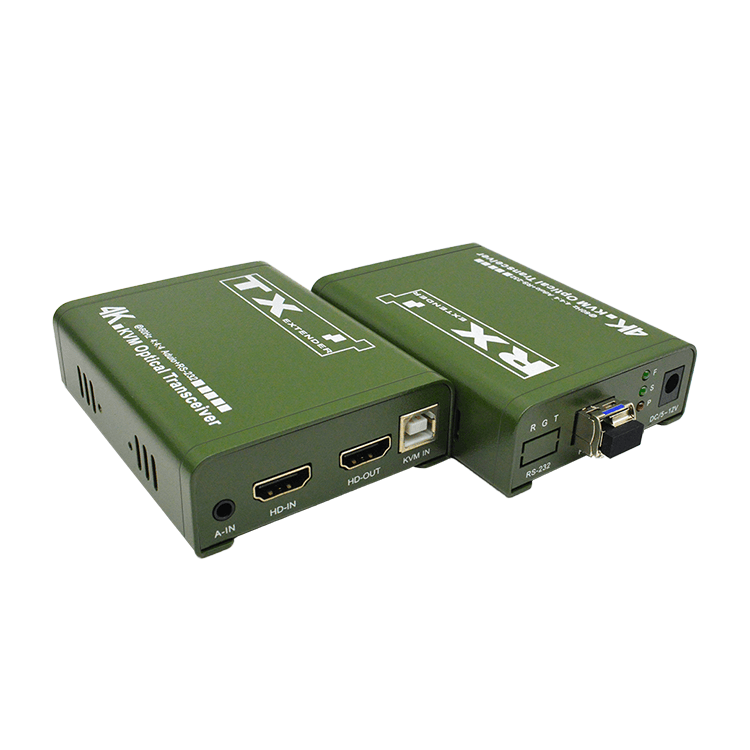

M-HFK20U 4K EDID KVM 独立音频 HD光纤传输器

产品简介

M-HFK20U通过光纤长距离地传输高清视频信号，支持KVM或RS232串口功能，能够使用键盘鼠标或RS232串口
操作远端设备。

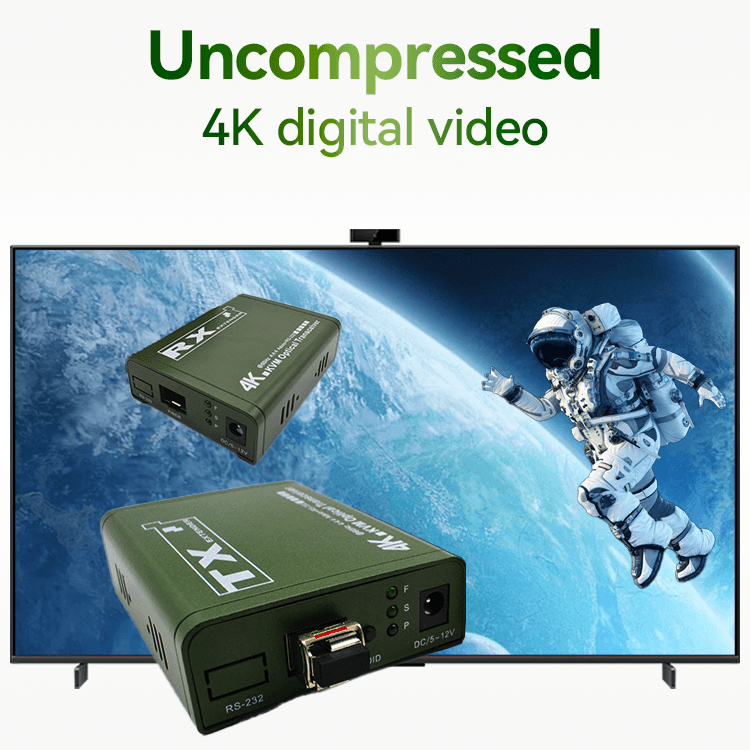

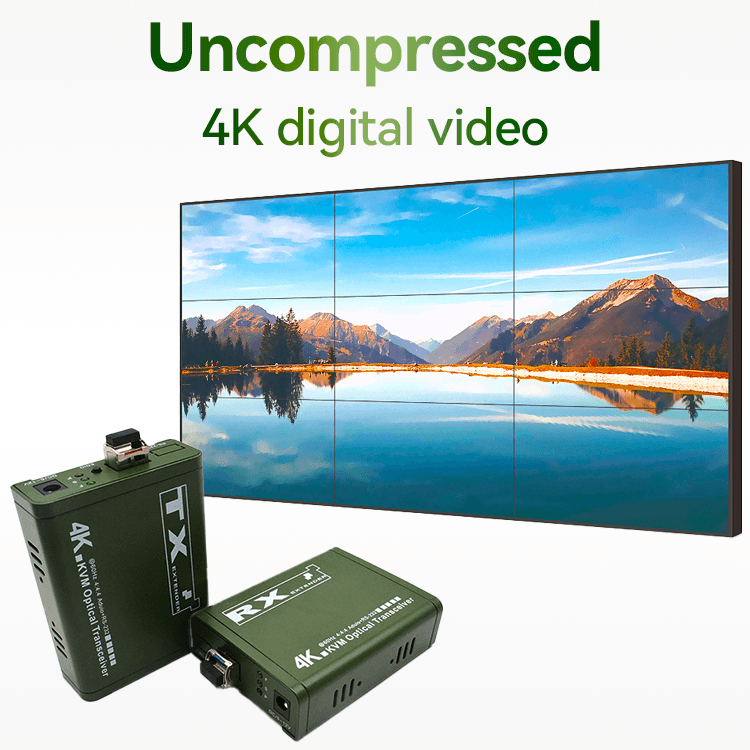

本产品可通过万兆光纤将分辨率为3840*2160@60Hz的HD高清音视频信号无压缩传输20KM，支持鼠标键盘信
号透传或RS232串口（可选），独立音频传输，支持本地环出，在为用户降低成本的同时保证信号的稳定。该型
号内置学习EDID功能，极大的提升了设备的兼容性。

该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式，广泛应用于高清会议
系统，高清影视拍摄，高清教学系统，高清数字广告等的音视频传输。

产品特点

1. 通过光纤长距离地传输HD视频和音频信号，可达20公里

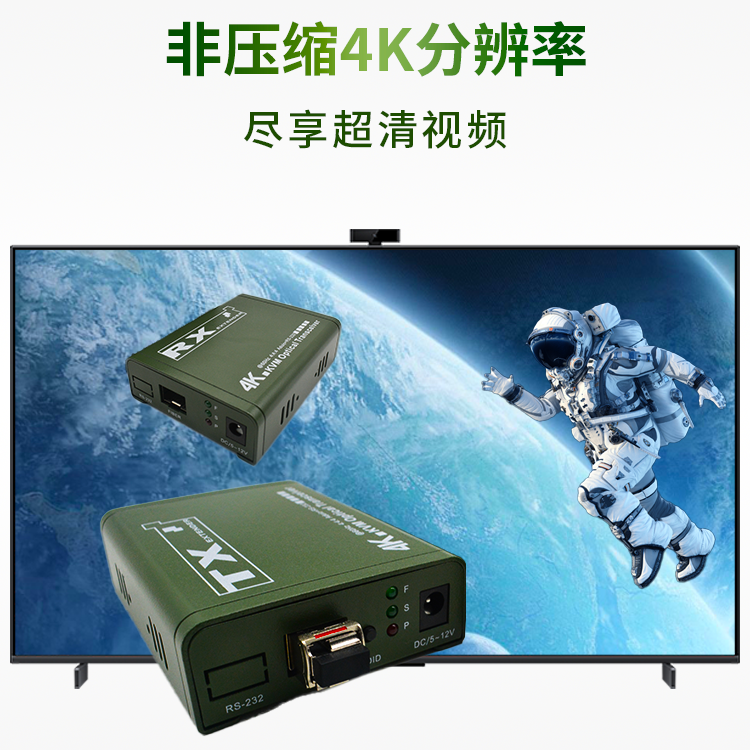

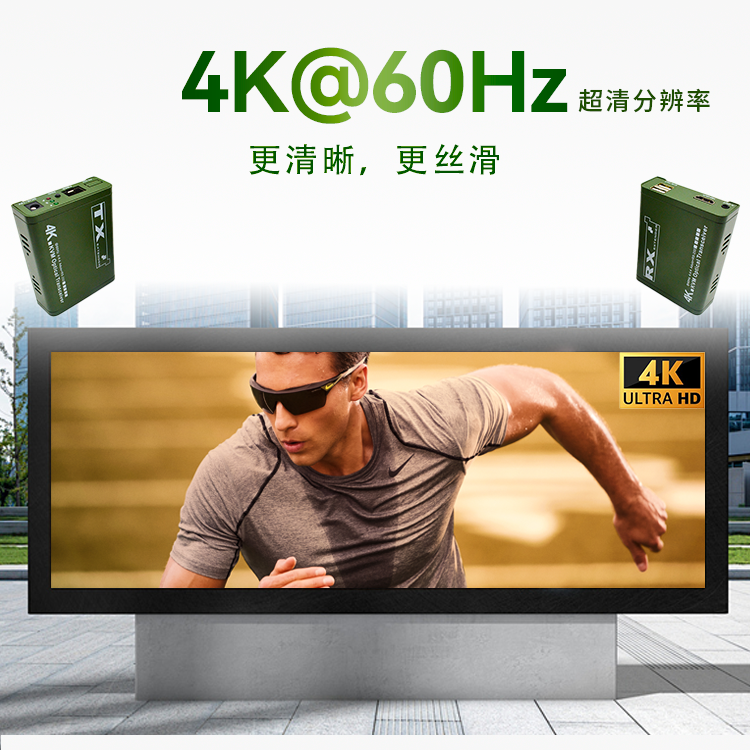

2. 高清视频信号分辨率最高可达到4K@60Hz（4：4：4）

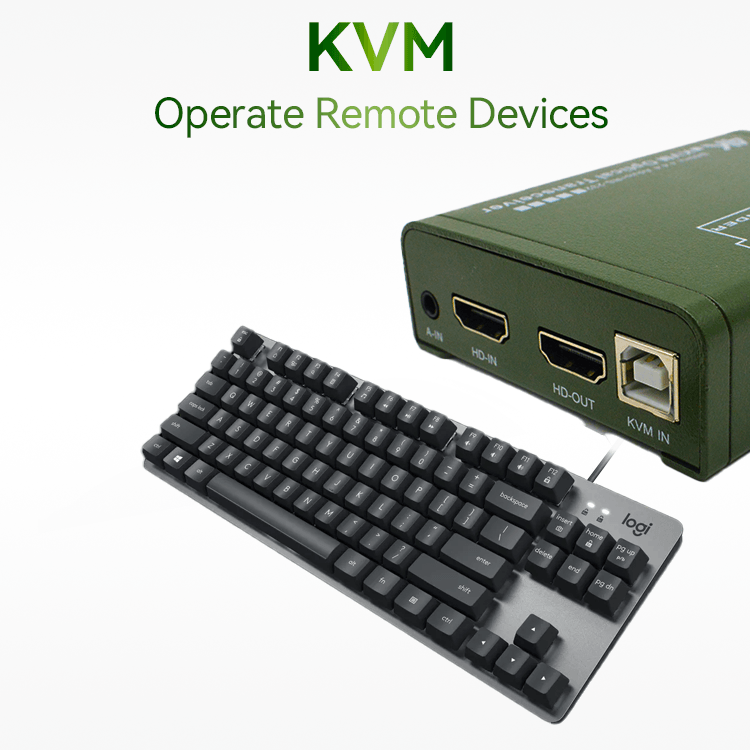

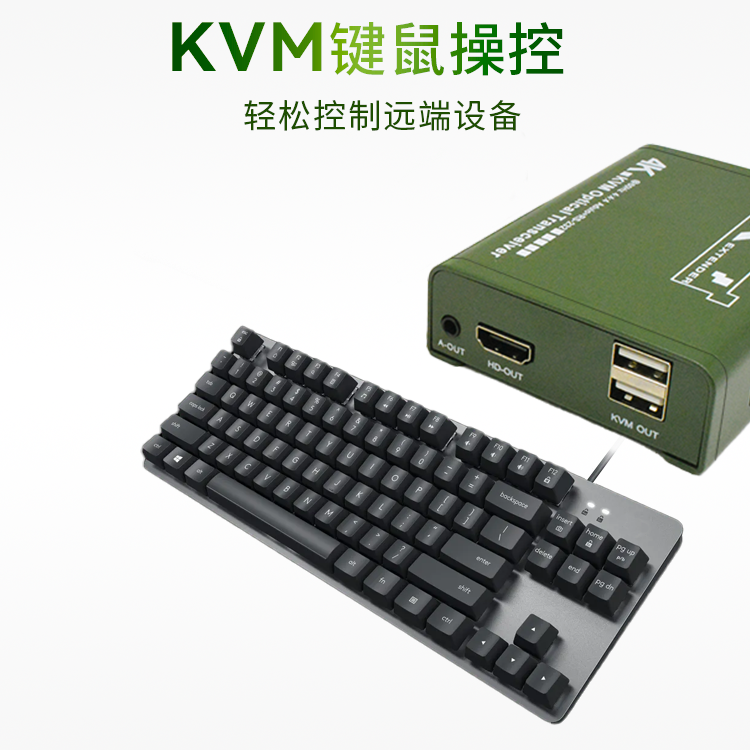

3. 支持KVM功能，使用键盘鼠标操作远端设备（或RS232串口功能可选）

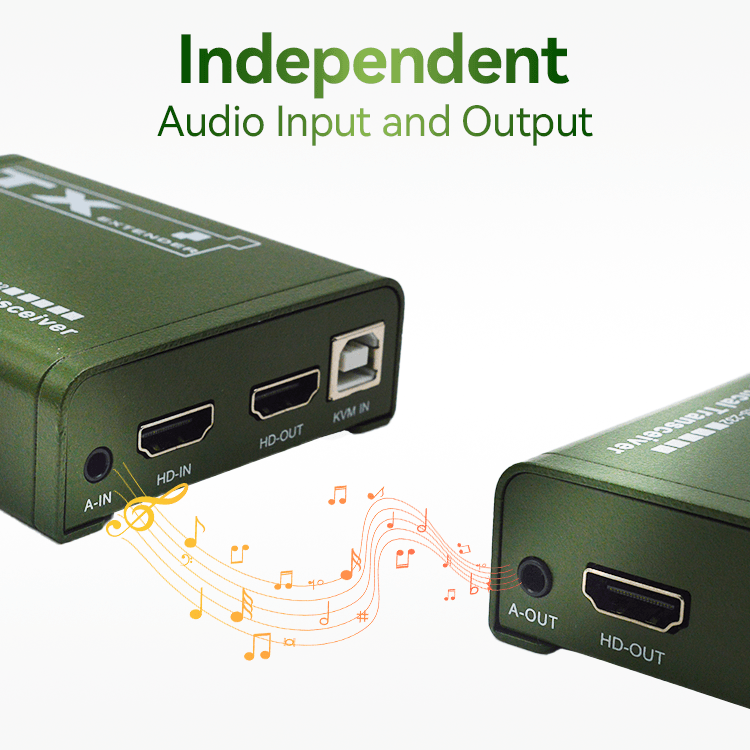

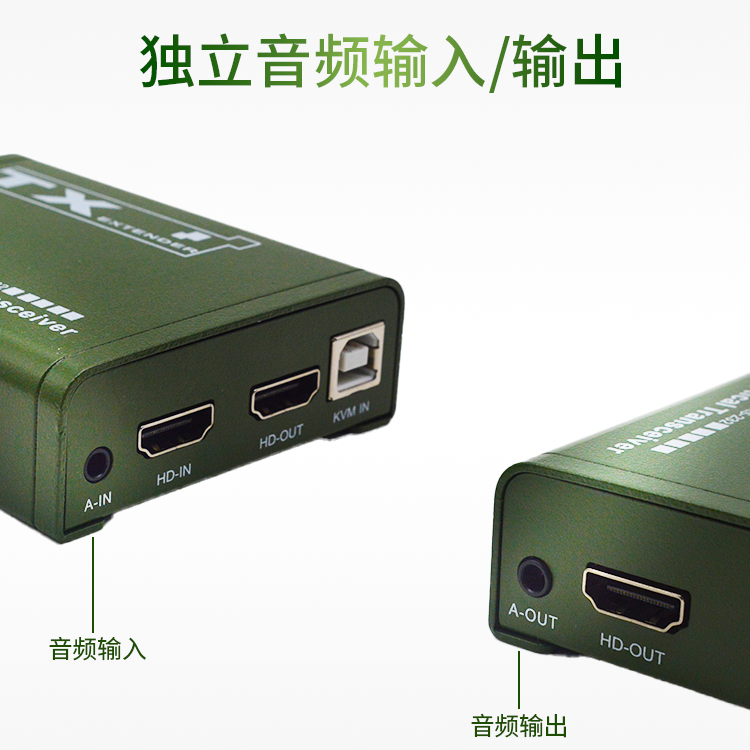

4. 支持单向内嵌式独立音频输入以及输出

5. 支持HD 2.0和HDCP 2.2标准

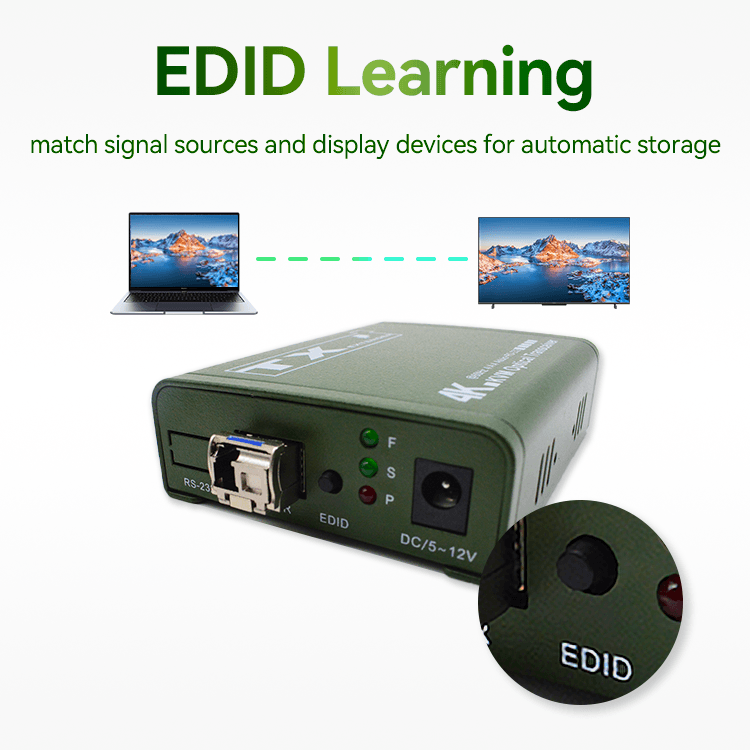

6. 支持EDID学习，提高兼容性，匹配信号源和显示设备自动存储

7. 内置自动均衡系统，画面流畅，清晰，稳定

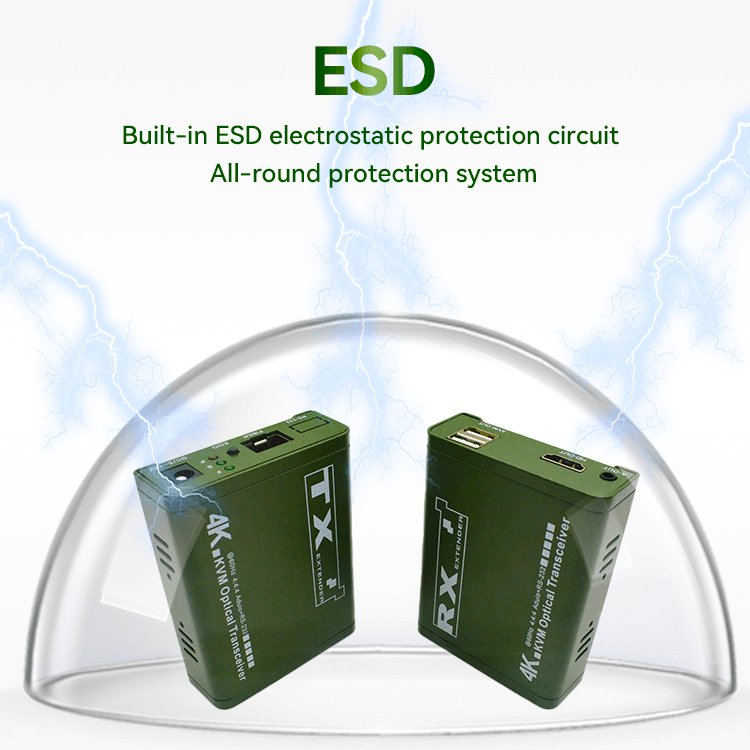

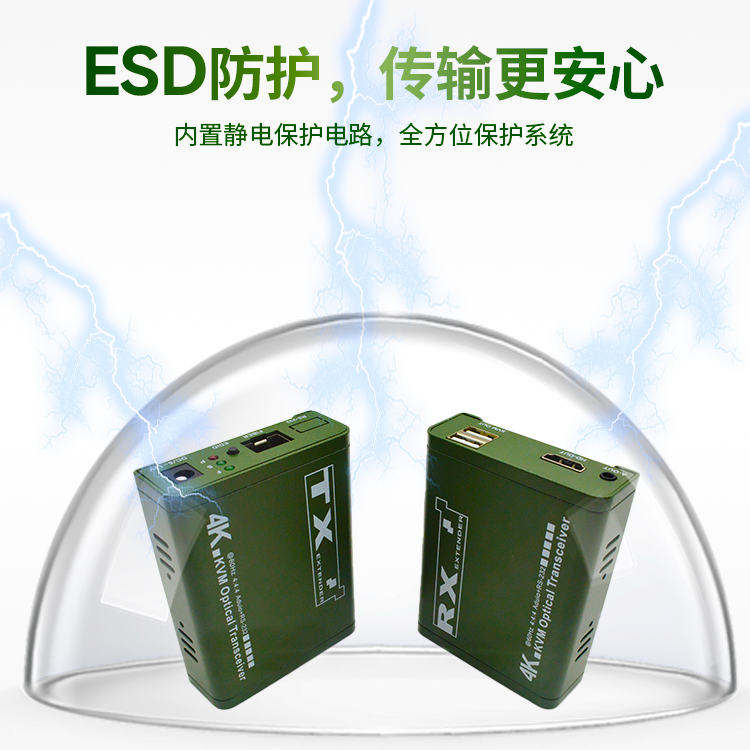

8. 内置ESD静电保护电路，全方位保护系统安全

9. 支持宽电压5~12V供电

技术参数

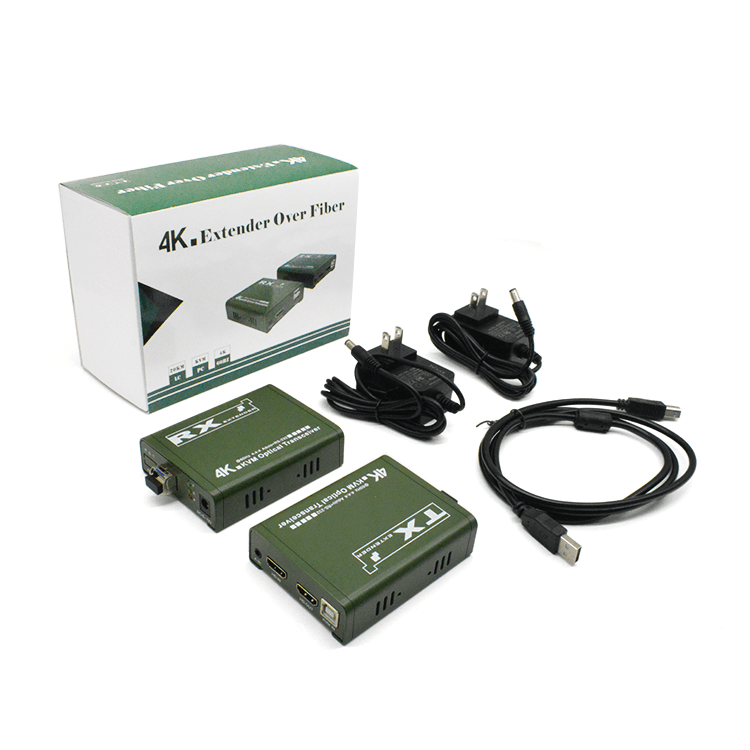

包装展示

  1. HD延长器发送端 ------ x1台

  2. HD延长器接收端 ------ x1台

  3. 万兆光纤模块 ------ x1对

  4. USB线 ------ x1条

  5. 电源适配器 ------ x2个

  6. 用户手册 ------ x1本

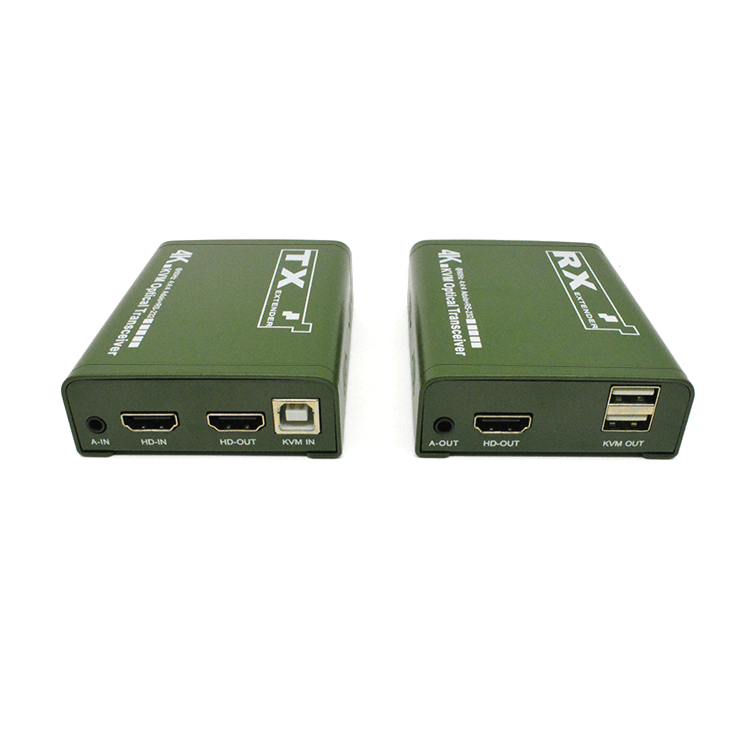

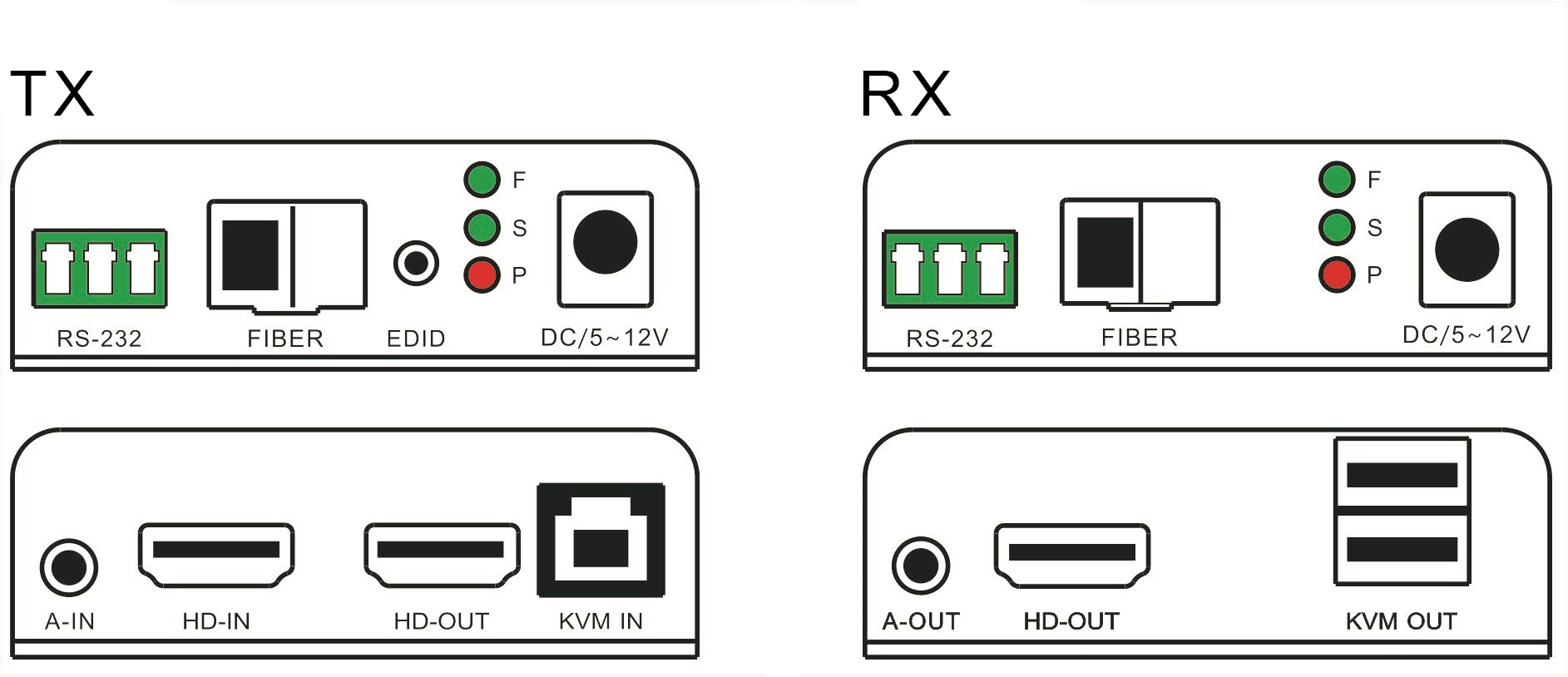

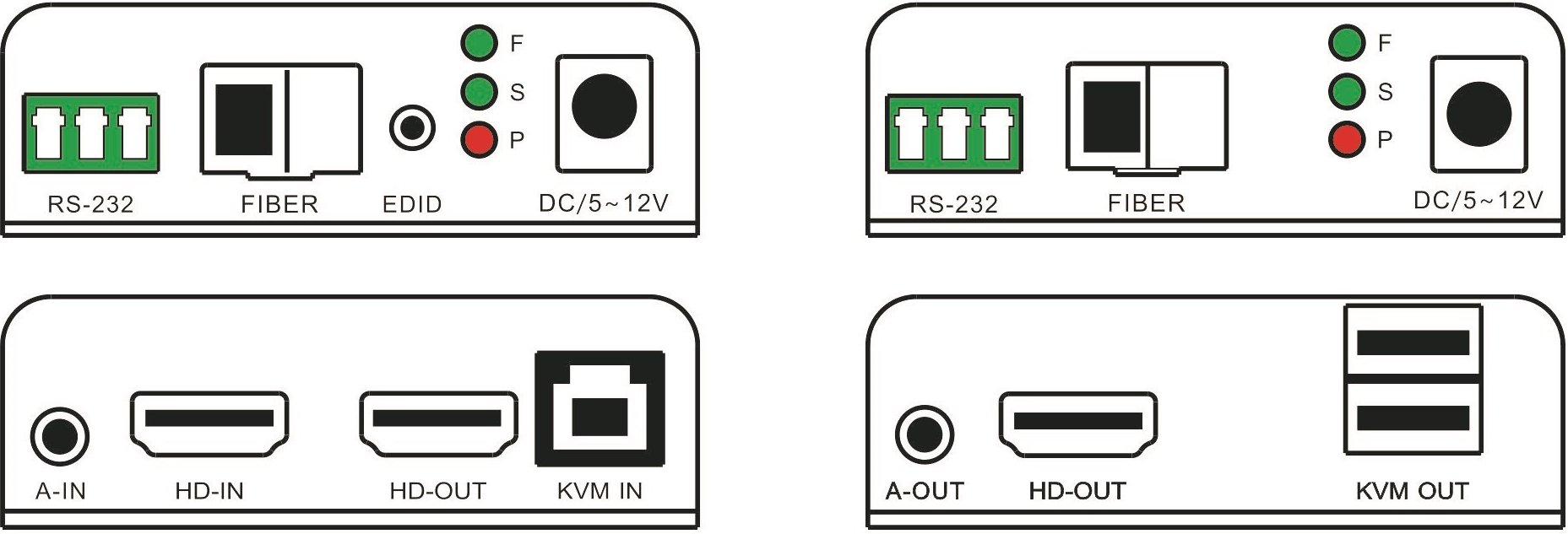

接口说明

TX（发射器）                                                               RX（接收器）

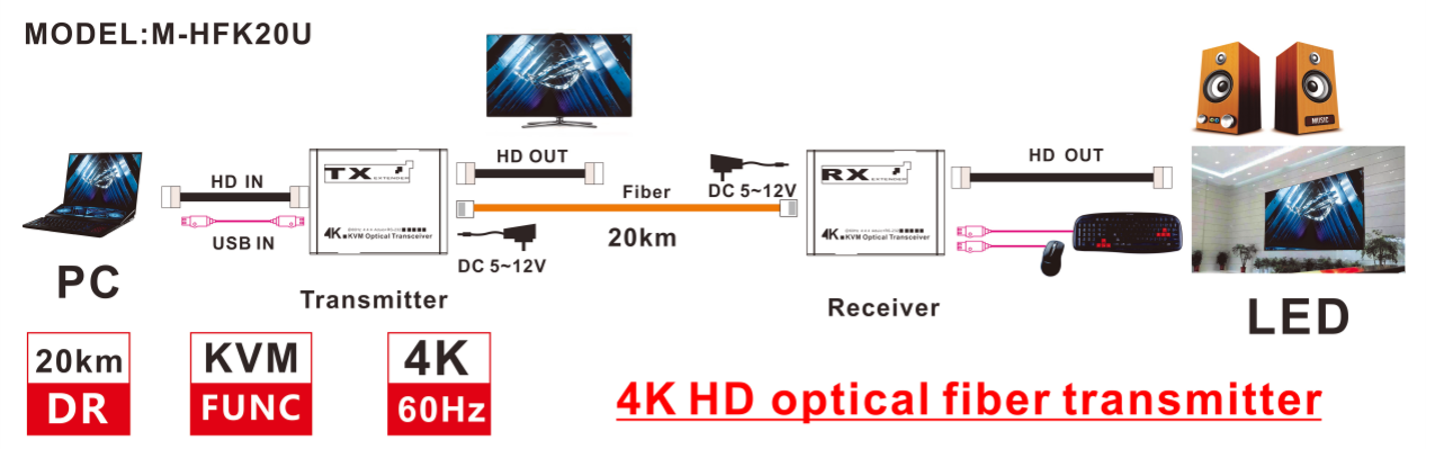

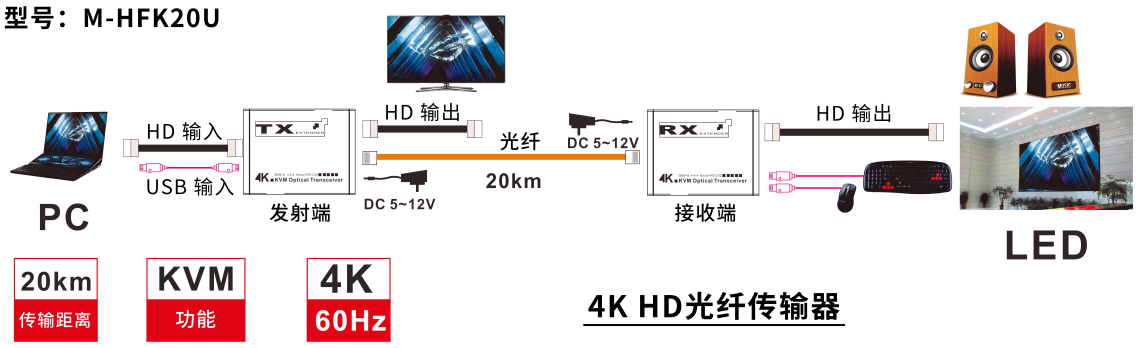

安装步骤

1. 将HD信号源接入发送端HD INPUT接口，

2. 将HD延长器接收端HDMI OUT连接到显示设备，

3. 使用光纤线连接发送端与接收端的光纤接口，

4. 将发送端和接收端接上电源，当指示灯P/S长亮，F快闪时，系统正常运行。

故障排除

1.红灯（P）不亮或者亮度低，检查电源适配器是否正常

2.绿灯（S）不亮时，检查信号源有没有启动或者有没有输出；长亮表示正常工作

3.绿灯（F）不亮，检查光纤模块是否插到位，光纤线材是否正常；（F）灯快闪表示正常工作

4.显示端如没有图像显示检查显示器是否选择正确的通道输入，画面不正常也可以参考EDID功能应用

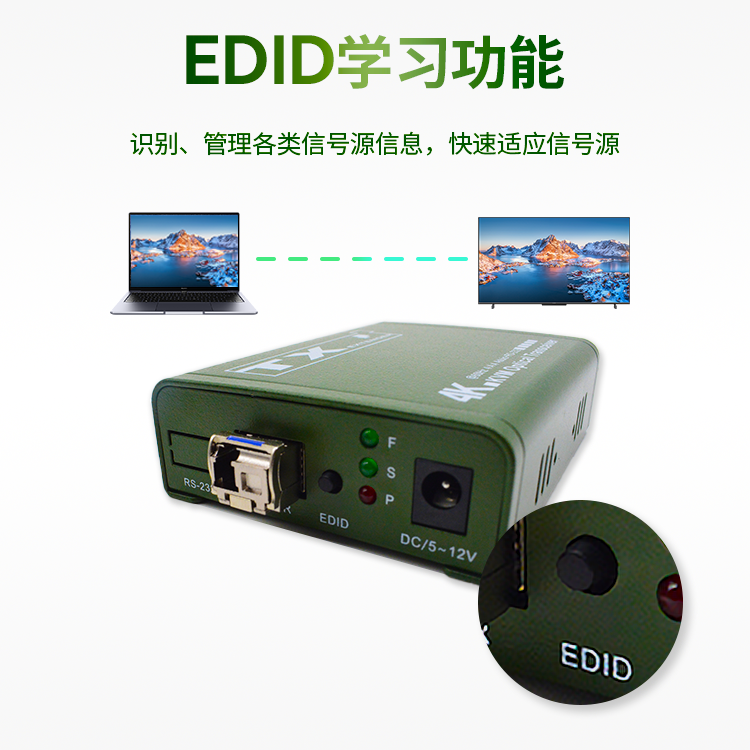

EDID按键方法：

如连接好后发射端和接收端所有指示灯正常，但显示器无图像、变色、或不满屏时，把显示器的HD接口与
发送端HD OUTPUT接口连接，发送端接上电源，长按EDID按键，OUT指示灯连续闪烁5秒后学习完成，
重新连接发送端即可
