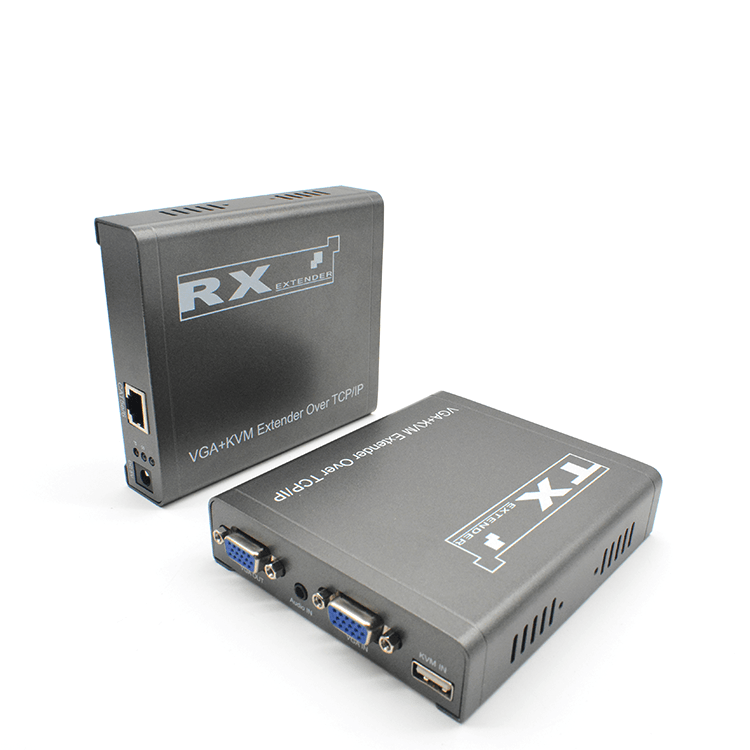

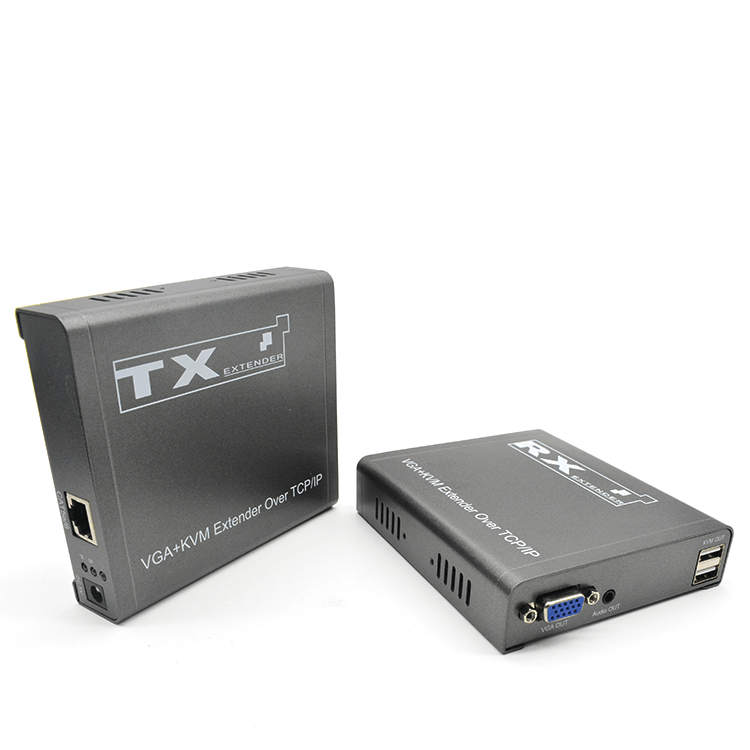

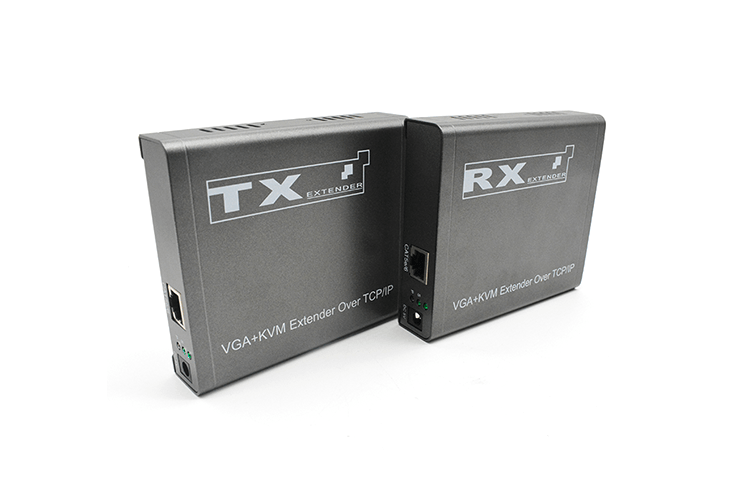

M-V200U
产品简介
M-V200U延长器通过单根网线长距离地传输VGA高清视频信号,支持KVM功能,能够使用键盘鼠标操作远端
设备;同时支持独立音频输入/输出功能,能够适应多种复杂的应用环境;
本产品支持通过交换机实现一对多功能;拥有卓越的图像处理和传输能力,使信号传输更加流畅和稳定,
是一种可靠、高性能、高效的VGA信号网线传输器。
产品特点
1. 通过网线长距离地传输VGA视频和音频信号,可达200米,自动识别,不需调节增益;
2. 高清视频信号分辨率最高可达到1920*1080P@60Hz;

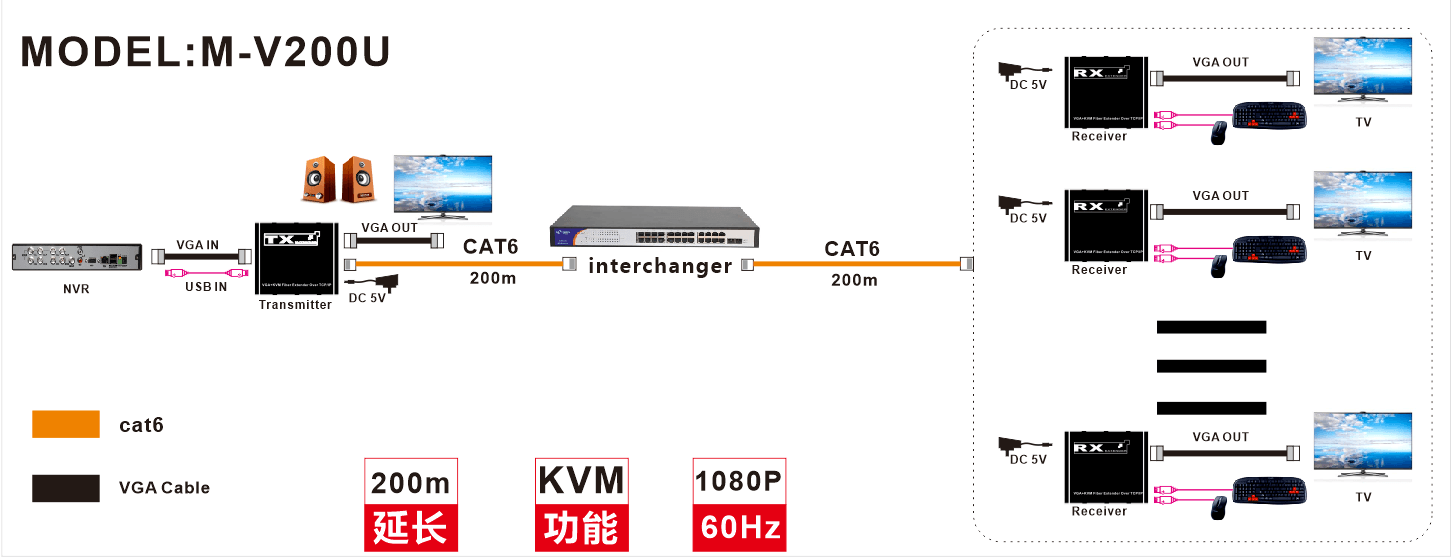

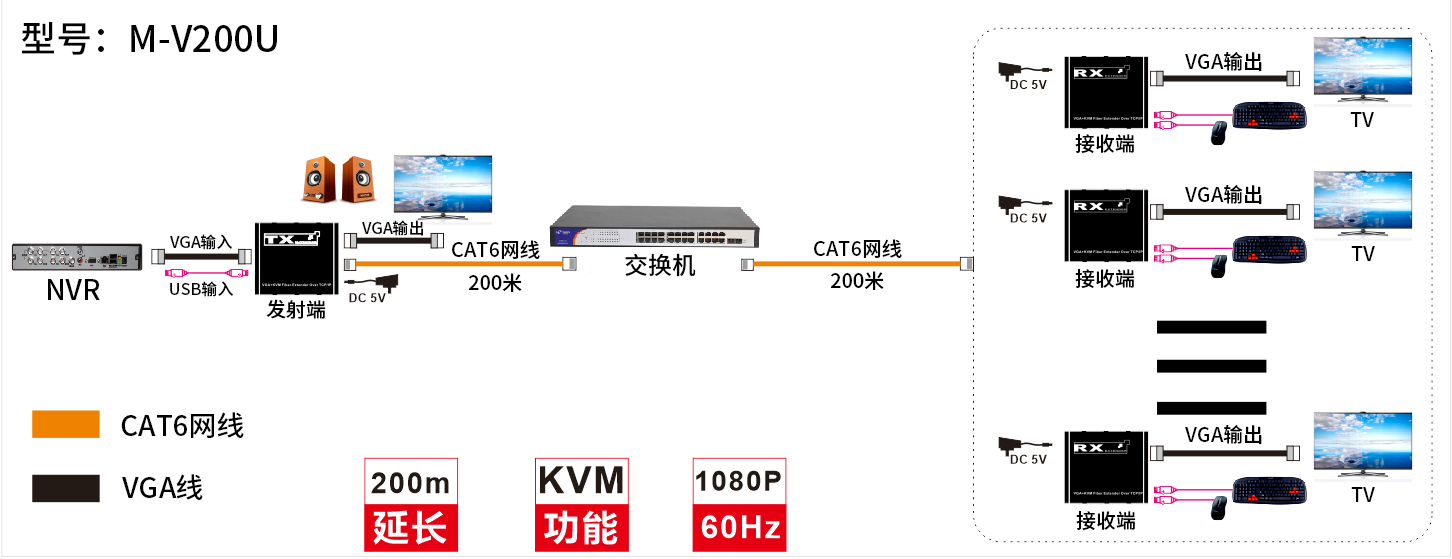

3. 支持通过交换机实现1发多收应用;
4. 支持KVM功能,能够使用键盘鼠标操作远端设备;
5. 支持外嵌立体声音频输入/输出;
6. 支持本地端VGA输出;
7. 能够自动识别和配置各种显示模式;
8. 内置自动均衡系统,画面流畅,清晰,稳定;
9. 内置ESD静电保护电路,全方位保护系统安全;
10. 安装简单方便,即插即用,无需设置
技术参数
参数名称 | 详细说明 | |
视频 | 信号类型 | VGA视频信号 |
像素带宽 | 380MHz | |
支持分辨率 | 640x480 60Hz/800x600 60Hz/1024x768 60Hz/ 1280x720 60Hz/1280x1024 60Hz/1360x768 60Hz/1920x1080 60Hz/1400x1050 60Hz/ 1440x1050 60Hz/1440x900 60Hz/1920x1200 60Hz/1920x1080 60Hz/1920x1080i 60Hz/ 1920x1080 50Hz/1920x1080i 50Hz | |
阻抗 | 75Ω | |
音频 | 接口 | 3.5mm立体声音频插座 |
信号类型 | 立体声 | |
键盘/鼠标 | 接口 | 电脑端:USB母座 键盘鼠标端:USB母座 |
网口 | 接口 | RJ45接口 |
最大传输距离 | 最远可达200M | |
其他 | 电源 | DC 5V/1A |
最大功耗 | MAX 5W | |
温度 | 工作温度: -5℃ ~ +70℃ | |
湿度 | 工作湿度: 5% ~ 90% | |
尺寸 | 126*102*28mm | |

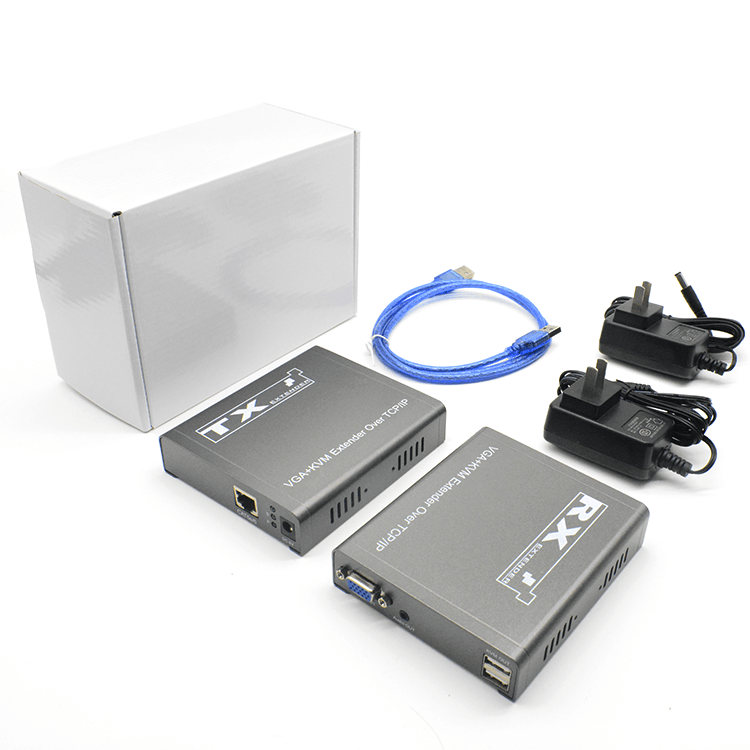

产品包装
1. VGA延长器发送端x1台
2. VGA延长器接收端x1台
3. USB线x1条
4. 电源适配器 x2个
5. 用户手册x 1本

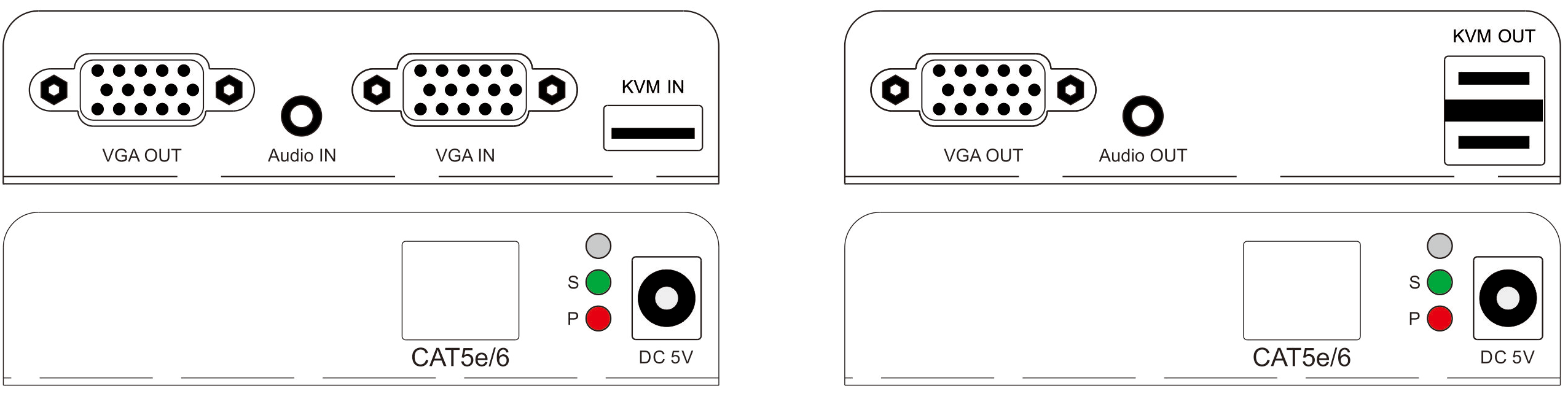

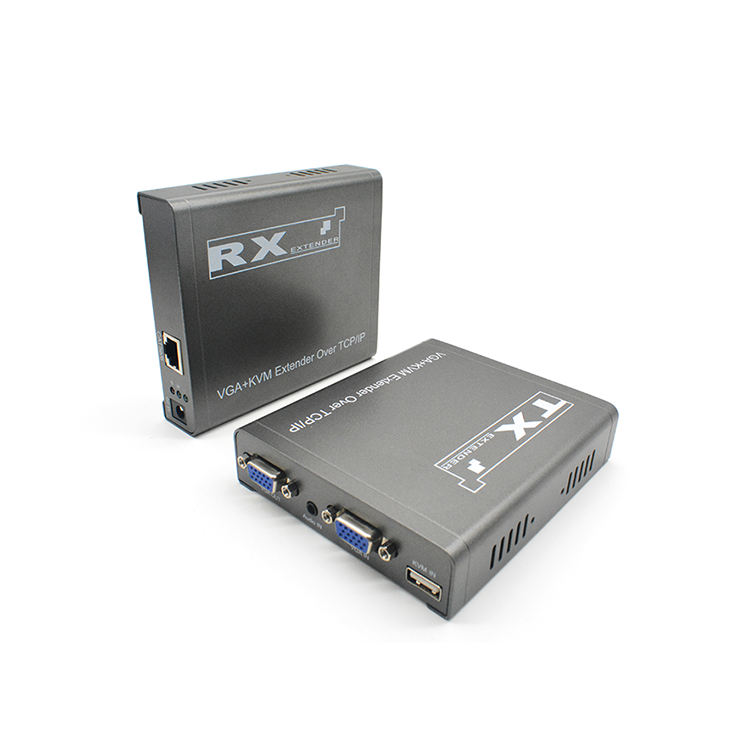

产品接口

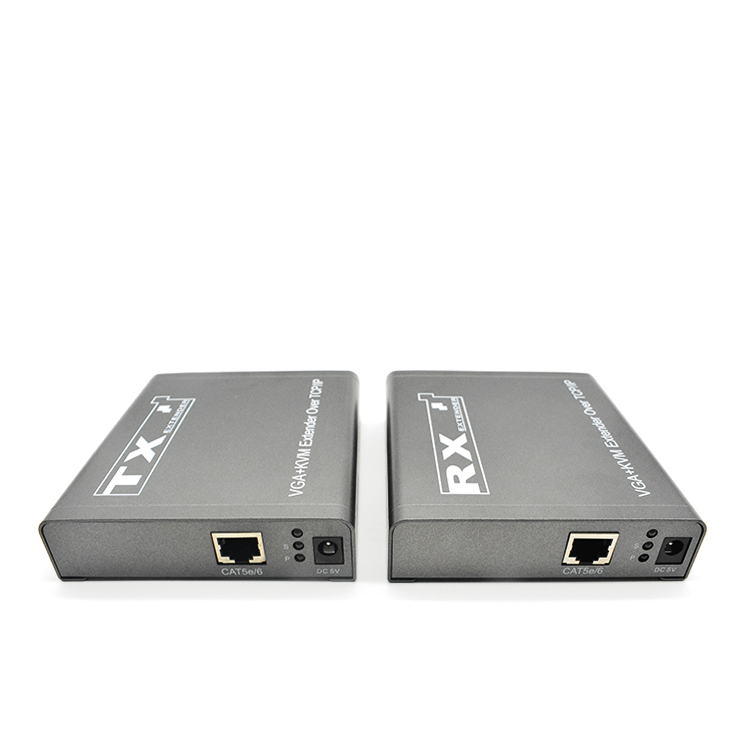

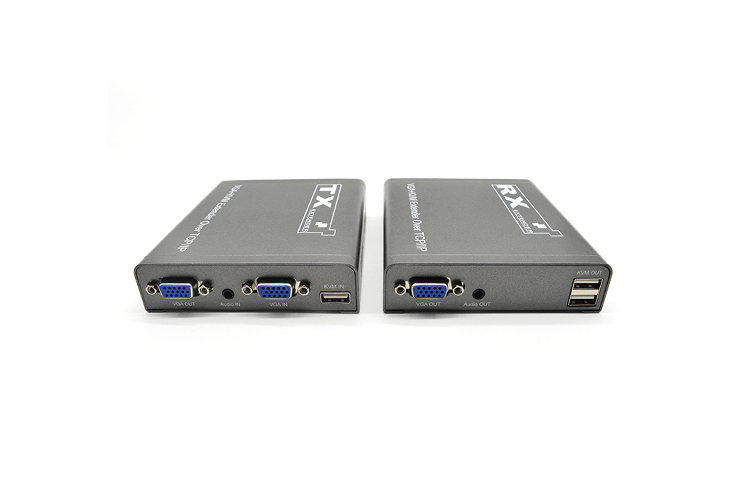

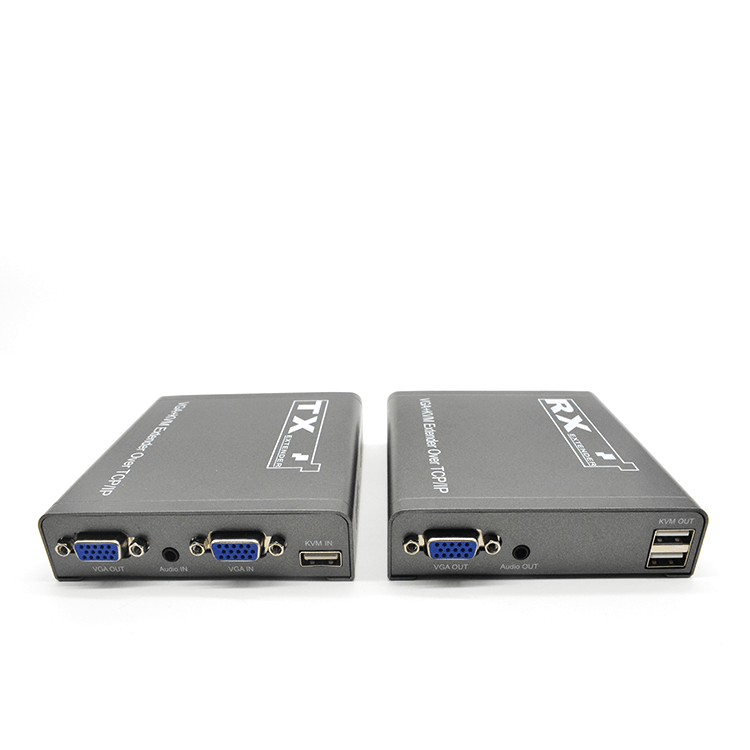

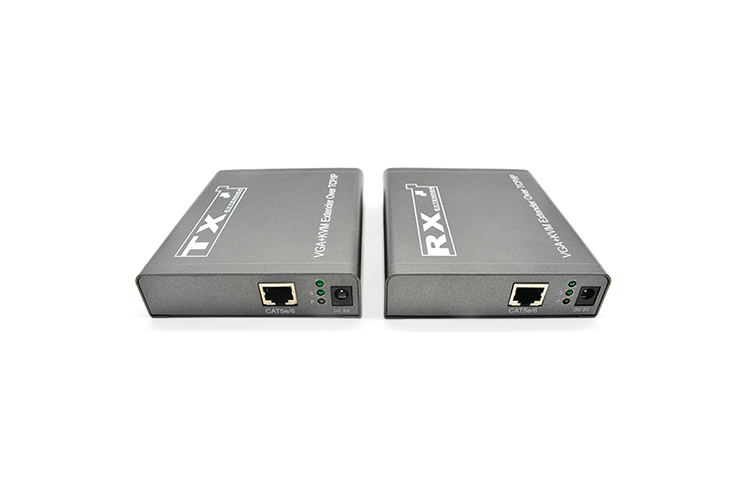

TX(发射端) RX(接收端)
端口名称 | 功能描述 |
VGA IN/OUT | VGA信号输入/输出 |
KVM IN/OUT | KVM 信号输入/输出 |
接口 | RJ45接口 |
ID(多对多) | 通道切换按键 |
Audio IN/OUT | 音频信号输入/输出 |
DC/5V | 电源适配器输入 |
指示灯名称 | 功能描述 |
P | 电源指示灯 |
S | 系统状态指示灯(亮:工作正常,闪:通讯中) |

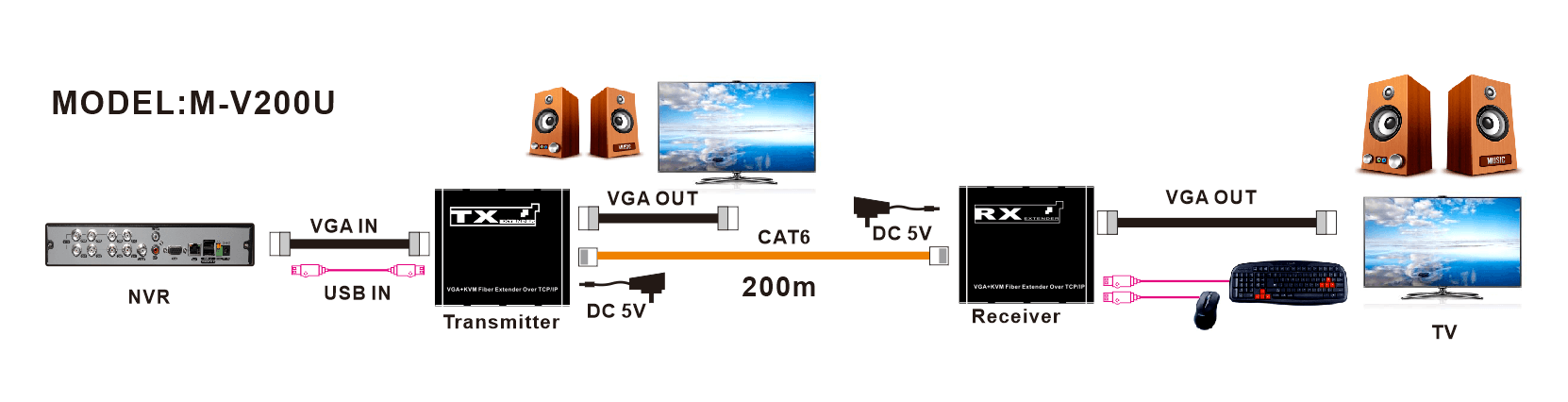

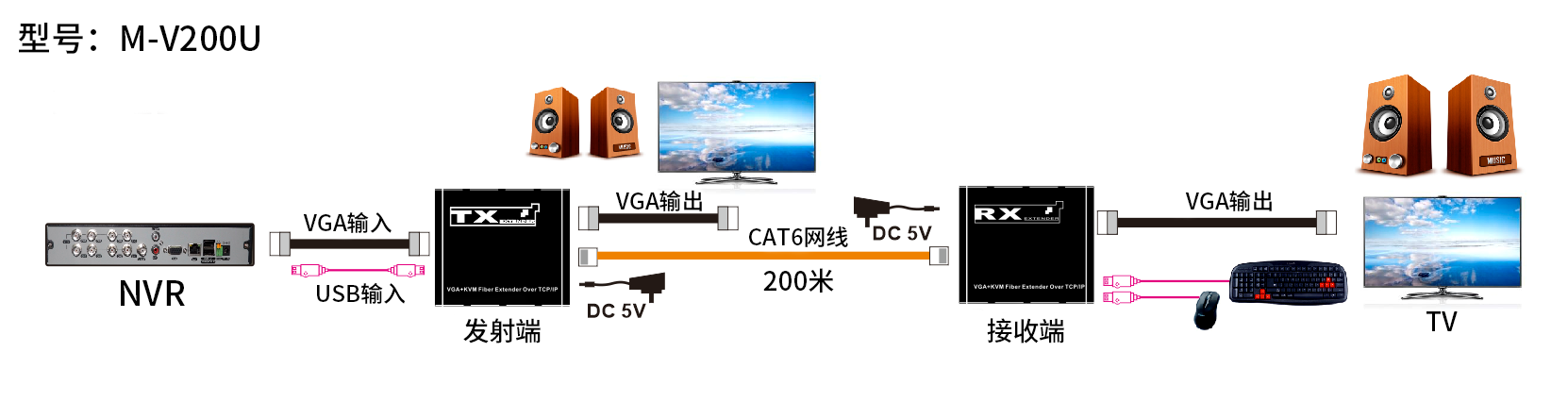

安装步骤
1、将VGA信号源接入VGA延长器发送端;
2、将VGA延长器接收端连接到显示设备(如高清电视机、拼接屏等);
3、使用单根网线连接发送端与接收端的网络接口;
4、使用一根3.5公对公音频线接口连接输入/输出;
5、用USB数据线将发送端的键盘鼠标信号连接至电脑主机,USB键盘鼠标连接至接收端;
6、将发送端和接收端接上电源,当指示灯正常亮起,系统正常运行。
