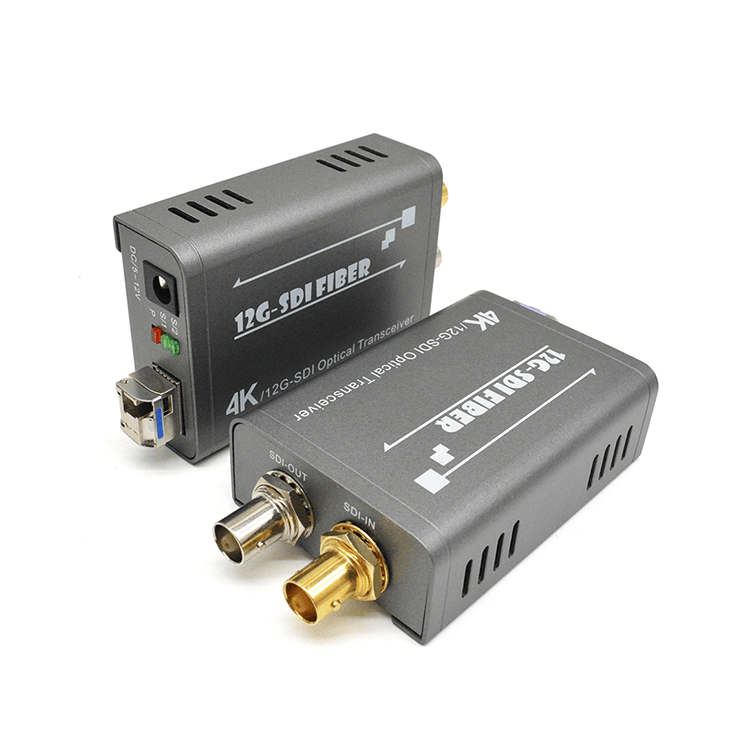

介绍

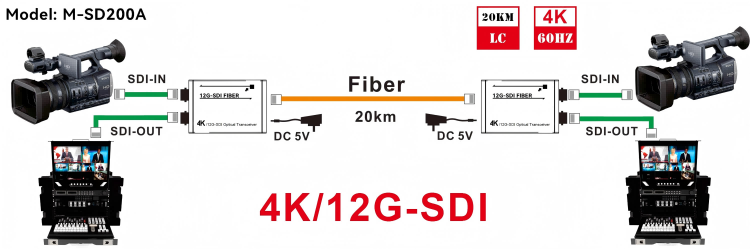

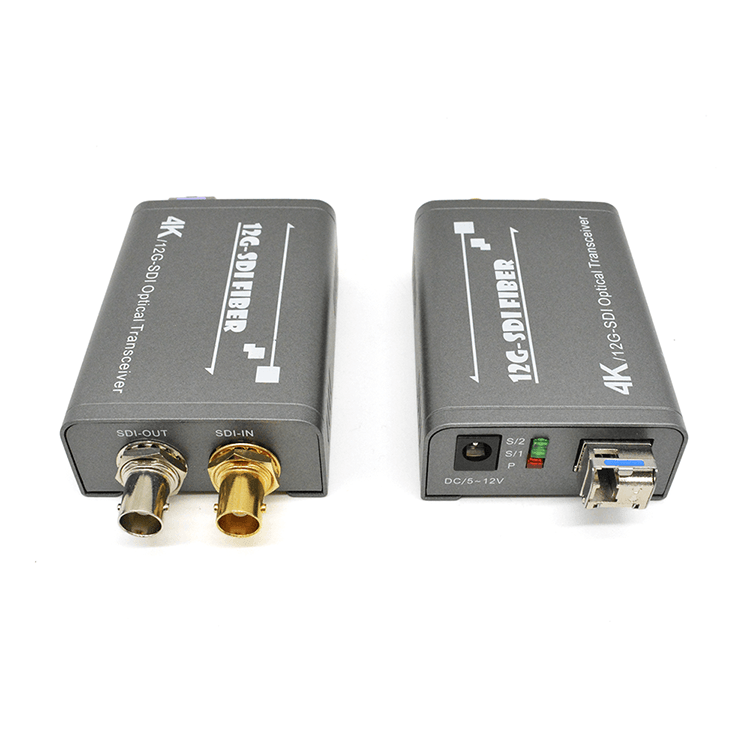

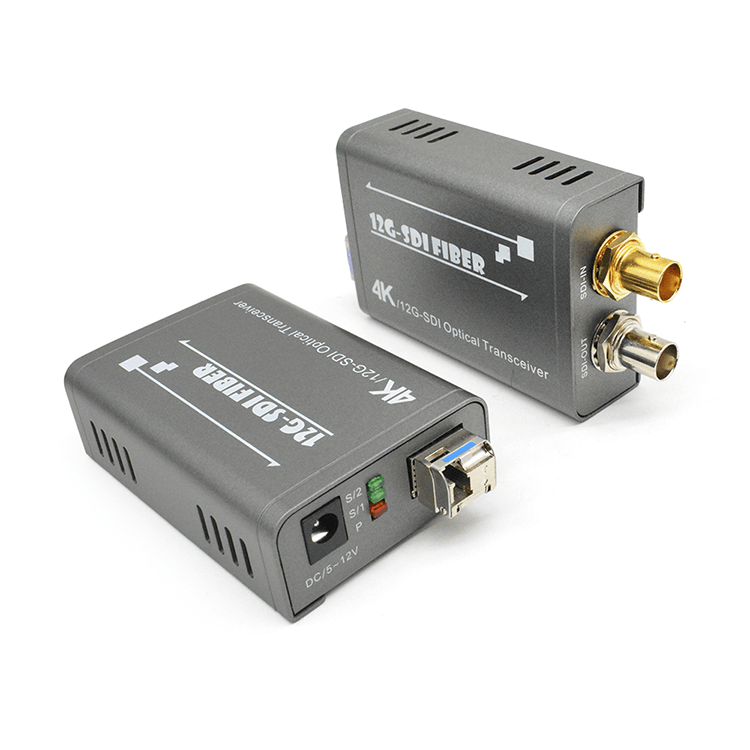

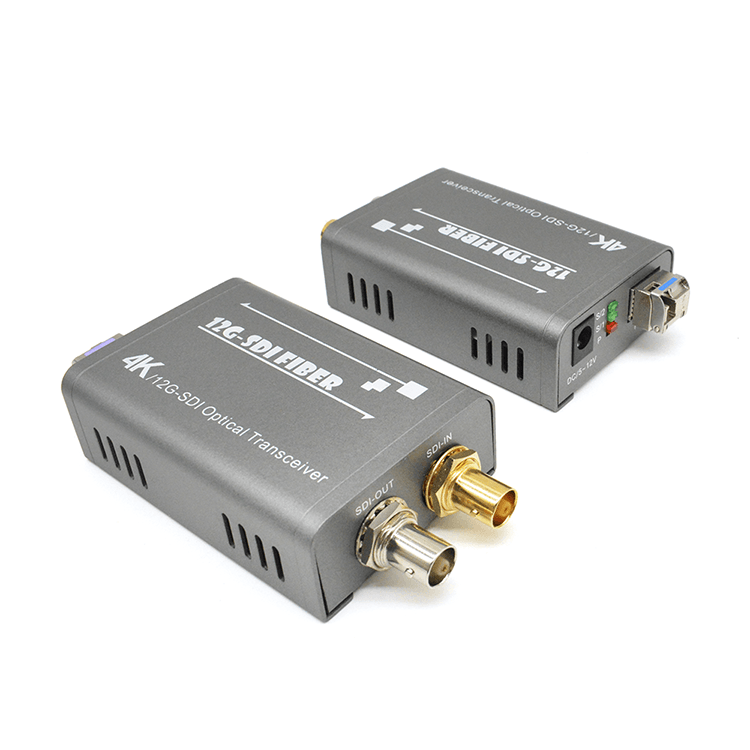

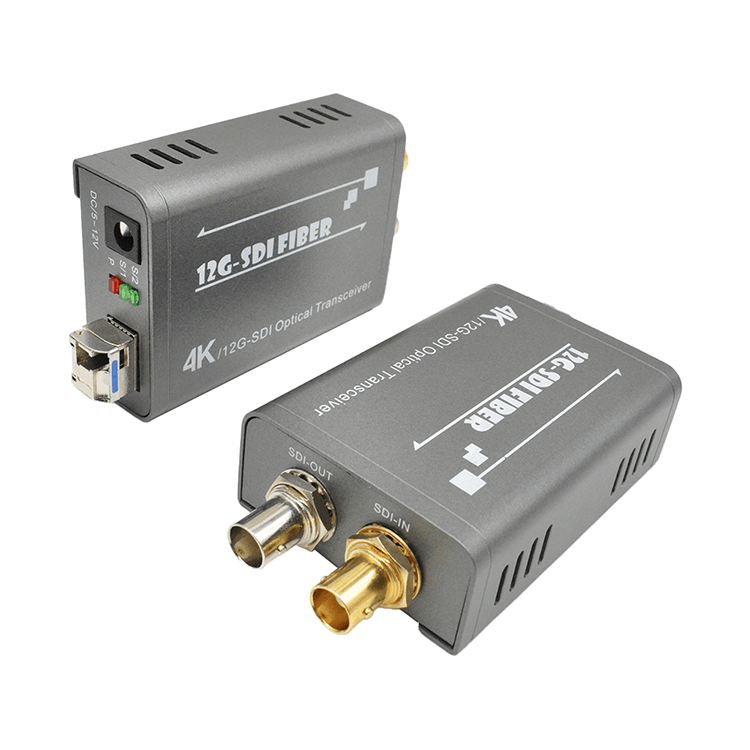

M-SD200A光纤延长器通过单根光纤远距离传输4K/12G SDI信号，支持
16路嵌入式音频同步功能；多速率12G-SDI接口兼容
所有 SD、HD 和 Ultra HD 格式和设备，最高 2160P@60Hz，包括 A 类和 B 类设备。

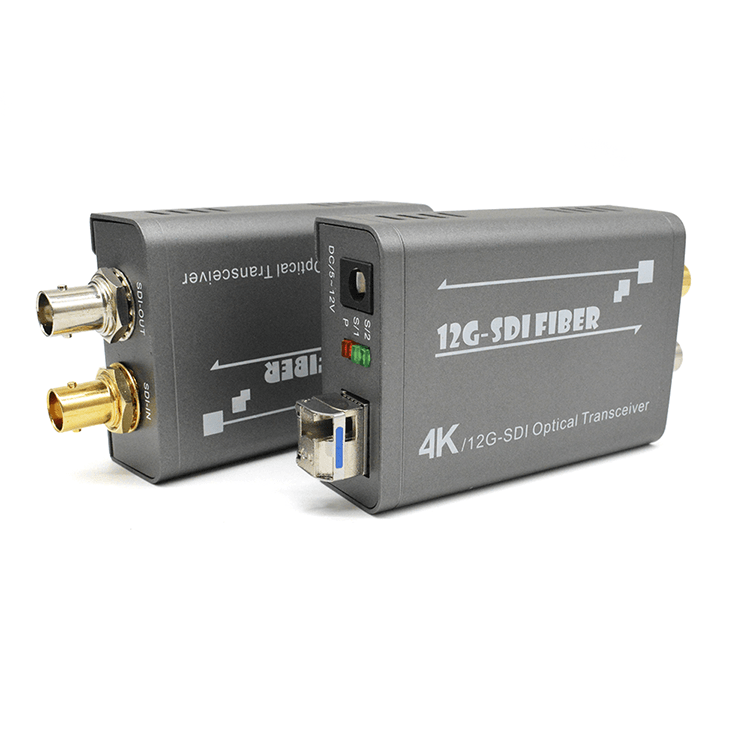

发射器配有光纤扩展槽，可安装任意标准
3G、6G或12G-SDI SFP光纤模块，可适应各种复杂的应用环境
利用计算机网络中广泛使用的低成本光缆来传输SDI。
设备具有优秀的图像处理和输出能力，使信号传输更流畅
并且更加稳定，是一种可靠、高性能、高效的4K/12G-SDI信号扩展方法。
特征

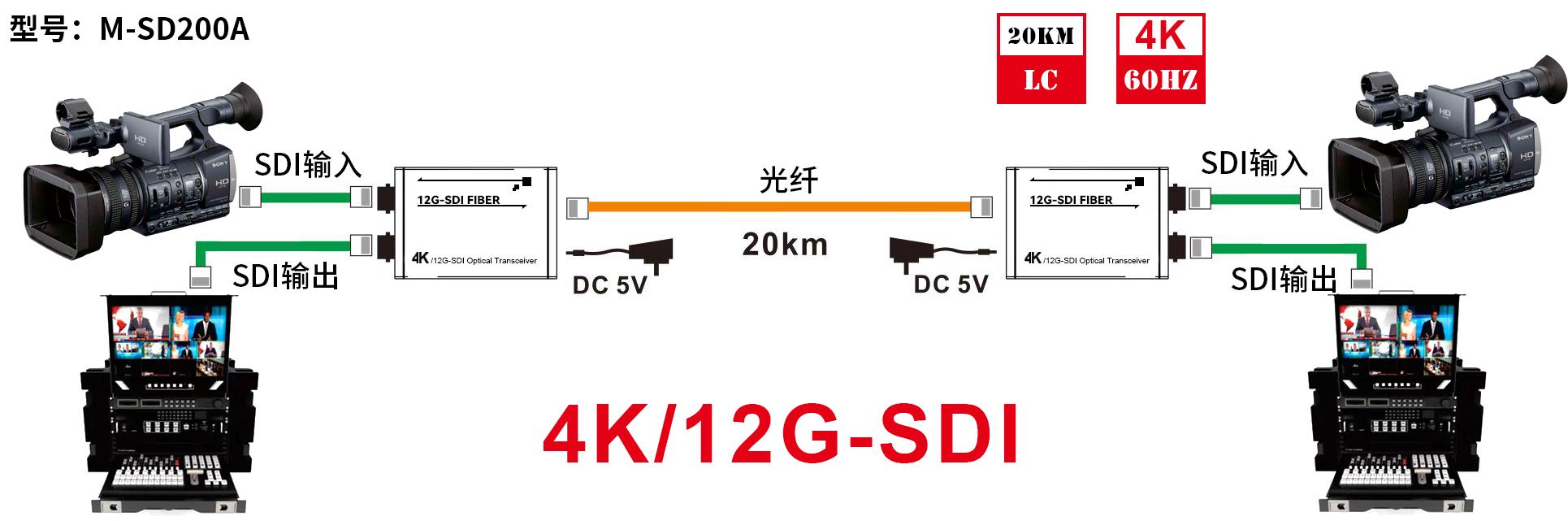

1.通过光纤远距离传输4K/12G-SDI视频、音频信号，可达20KM
2、高清视频信号分辨率高达2160P@60Hz
3.支持全数字无损传输，16路嵌入式音视频同步传输
4.支持4K/12G-SDI音视频信号双向传输
5.支持PAL/NTSC；兼容性强，可自动识别并配置多种显示模式
6.支持即插即用和热插拔
7.内置自动平衡系统，画面流畅、清晰、稳定
8.内置ESD静电保护电路，全方位保护系统
9. 安装方便，即插即用，无需设置
规格
范围 | 描述 |
视频 | 技术规格 | SMPTE 标准 |
视频比特率 | 最大 12 GB/秒 |

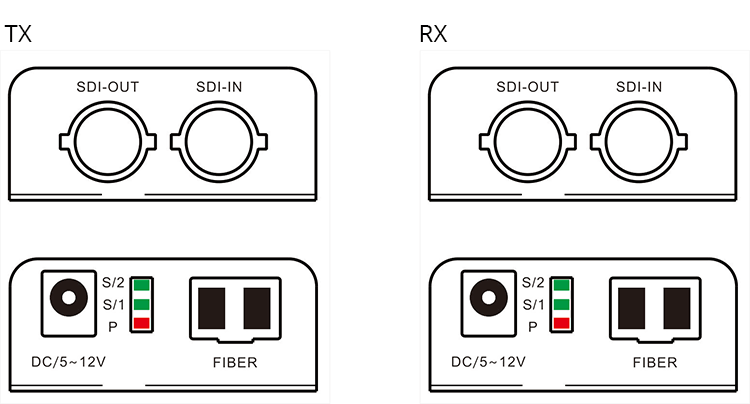

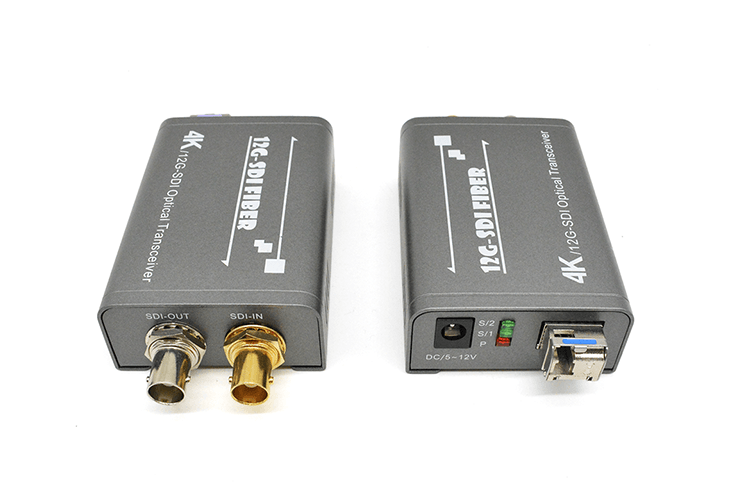

界面 | BNC |
输入/输出电缆规格 | ≤10m（百通1694A电缆标准） |
视频输入/输出阻抗 | 75Ω |
视频输入/输出电压 | 1Vpp,最小：0.5Vpp/最大：1.5Vpp |
标清视频格式 | 525i59.94NTSC、625i50PAL |
高清视频格式 | 720P50;720P59.94;720P60、 1080P23.98;1080P24;1080P25 1080P29.97;1080P30;1080P50 1080P59.94;1080P60;1080PsF23.98； 1080PsF24;1080PsF25;1080PsF29.97； 1080PsF30;1080i50;1080i59.94;1080i60 |
2K 和 4K 视频格式 | 2K DCI 23.98P/24P/25P； 23.98PsF；/24PsF/25PsF； 4K 23.98P/24P/25P/29.97P/30P/50P/ 59.94P/ 4K 60P；4K DCI 23.98P/24P/25P |
纤维 | 光纤接口 | 液晶接口 |
纤维类型 | 单模单纤 |
波长 | 单模1310nm；1270nm |
最大传输距离 | 最大距离可达20KM |
其他 | 电源 | 直流5~12V/1A |
功耗 | 最大5W |
温度 | 工作温度：-20℃～+70℃ |
湿度 | 工作时：0～90% |
平均故障间隔时间 | ≥100000小时 |
尺寸 | 82*57*27毫米 |

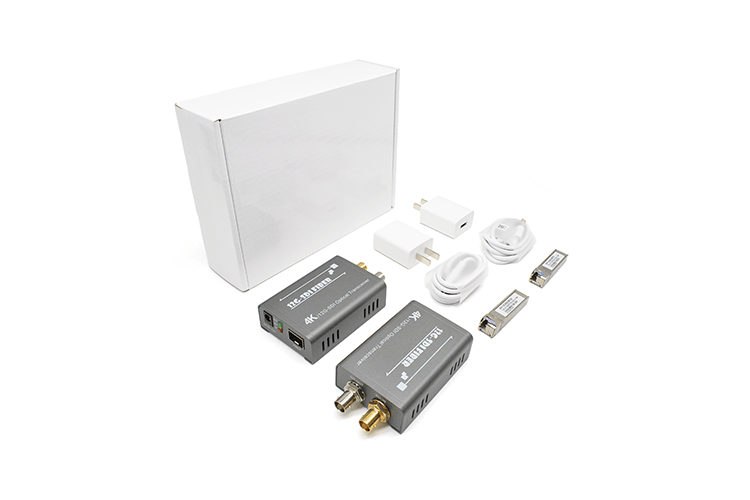

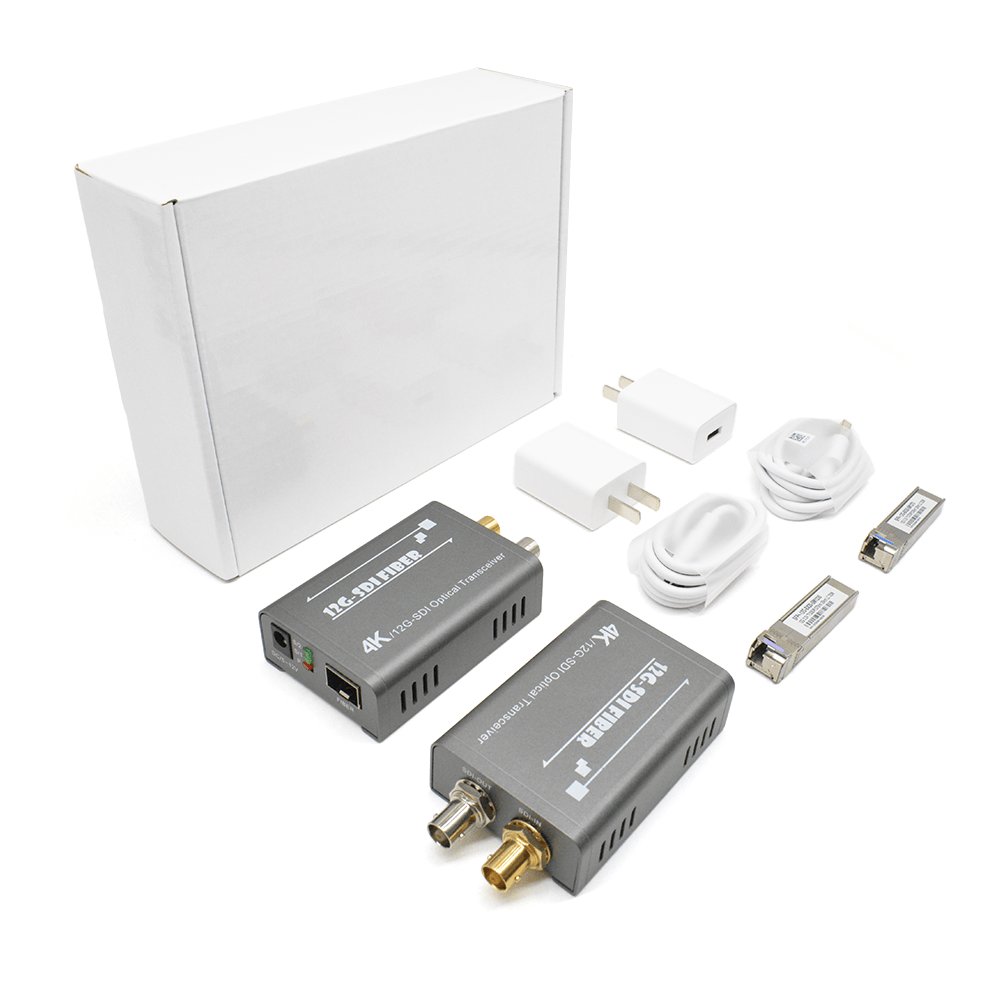

包裹
1. SDI延长发射器x1个
2. SDI延长接收器x1个
3.电源适配器x2个
4. 用户手册 x 1 份
