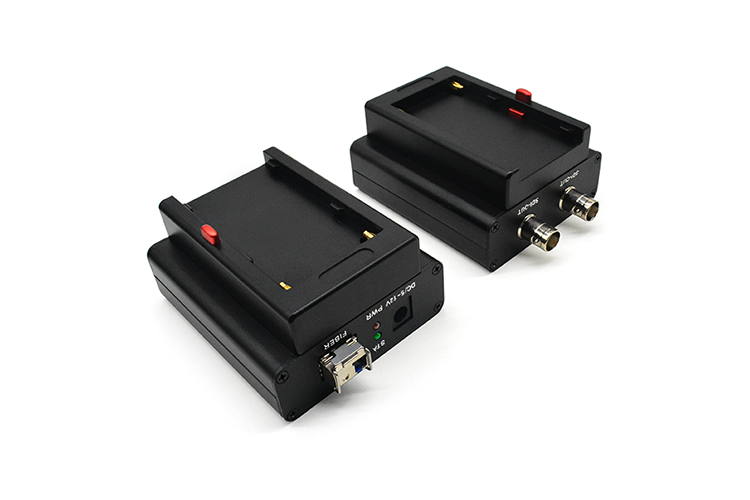

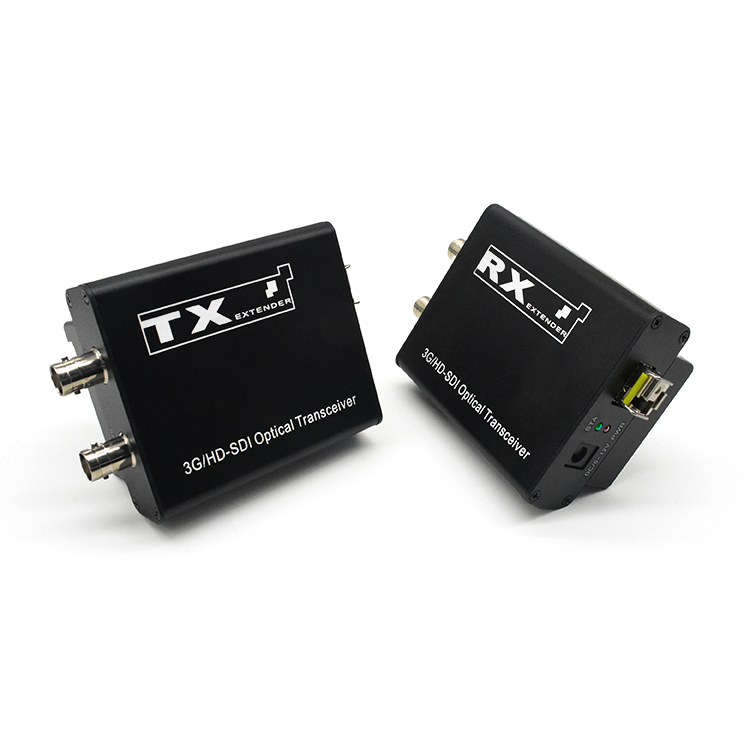

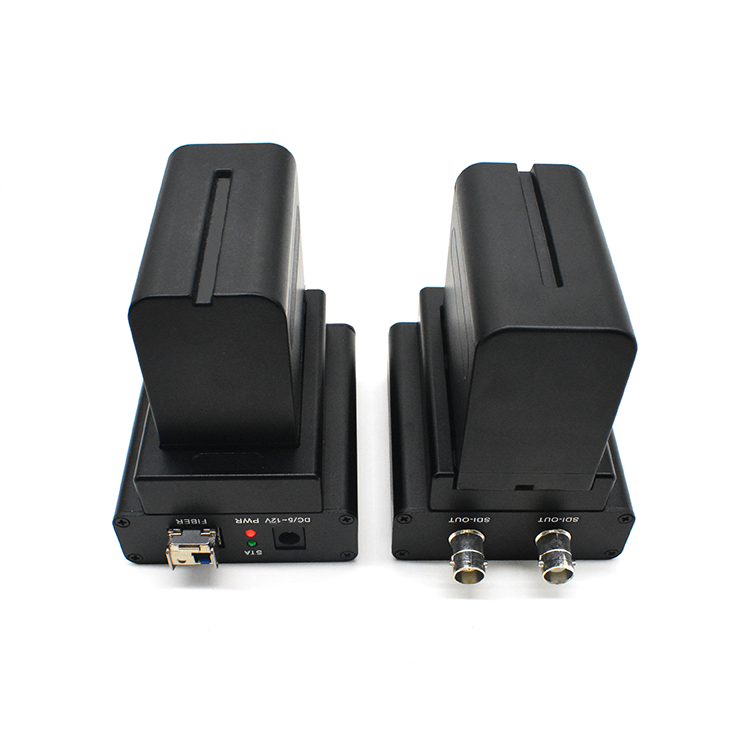

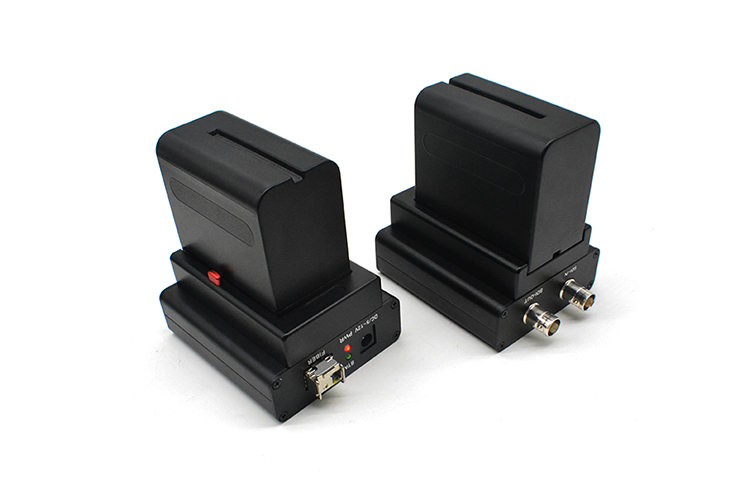

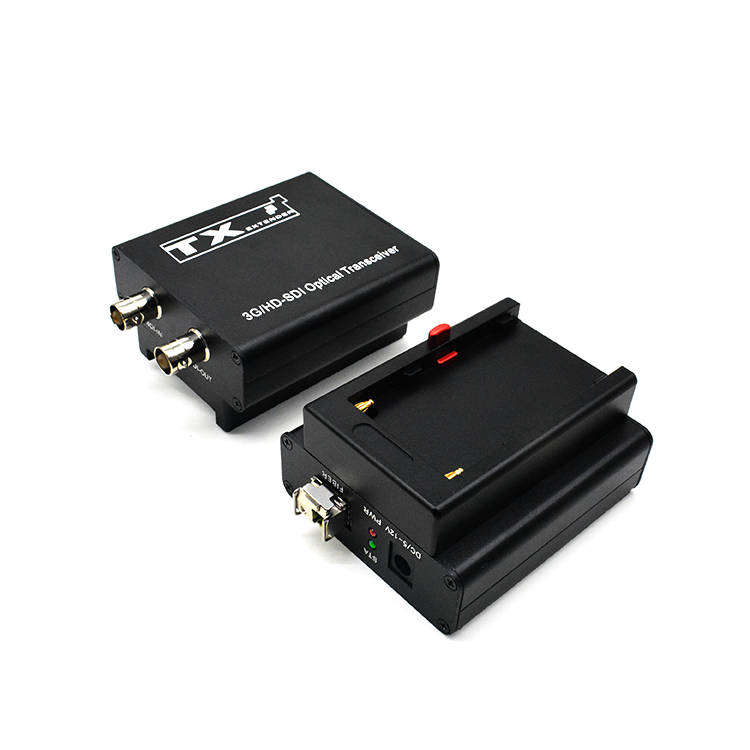

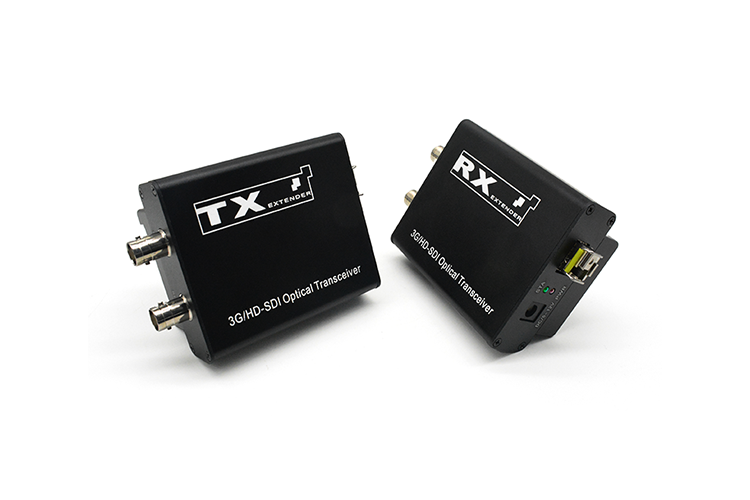

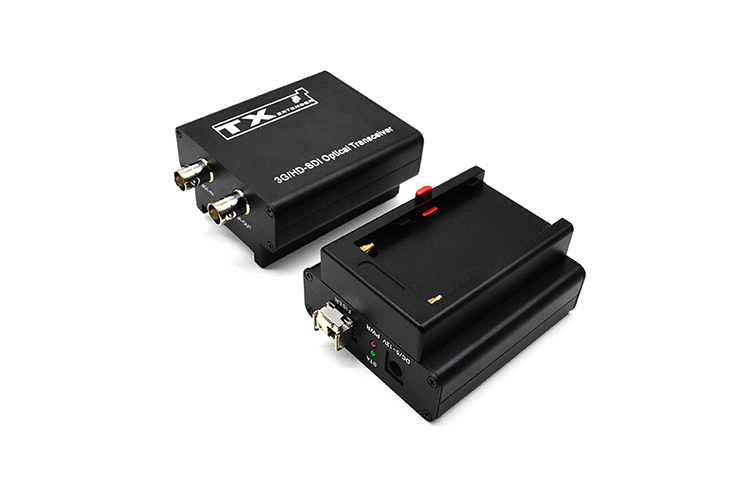

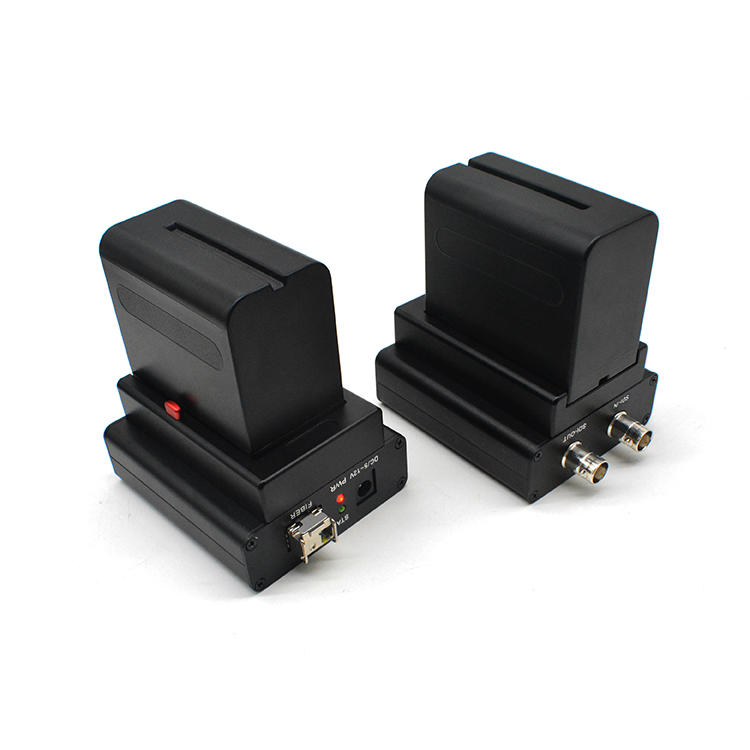

M-SD100PRO 3G/HD-SDI光纤延长器

产品简介

M-SD100PRO光纤延长器通过单根光纤长距离地传输3G/HD- SDI高清视频信号，支持8通道嵌入式音频同步
功能；支持使用移动电池续航，能够适应多种复杂的应用环境。

该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的
3G/HD- SDI信号延长方式。

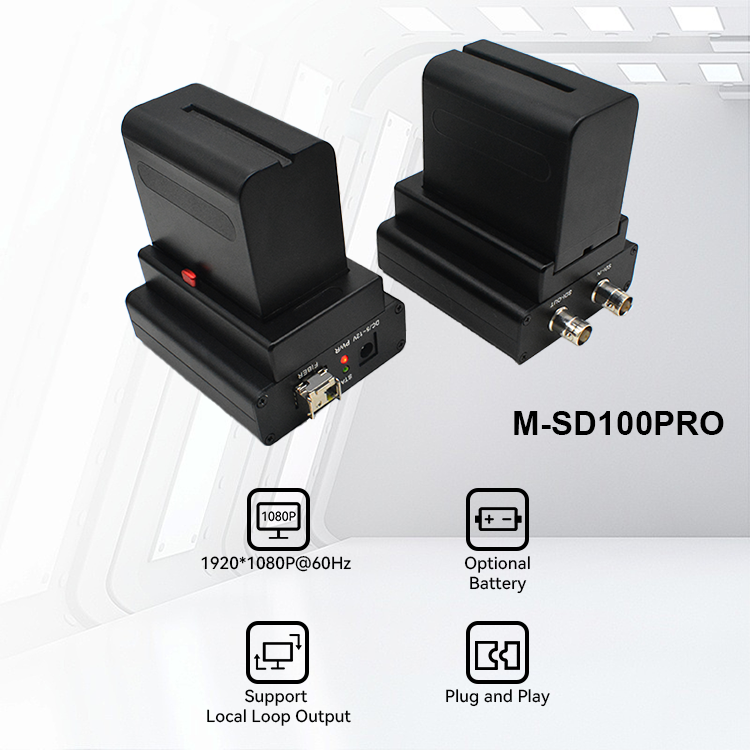

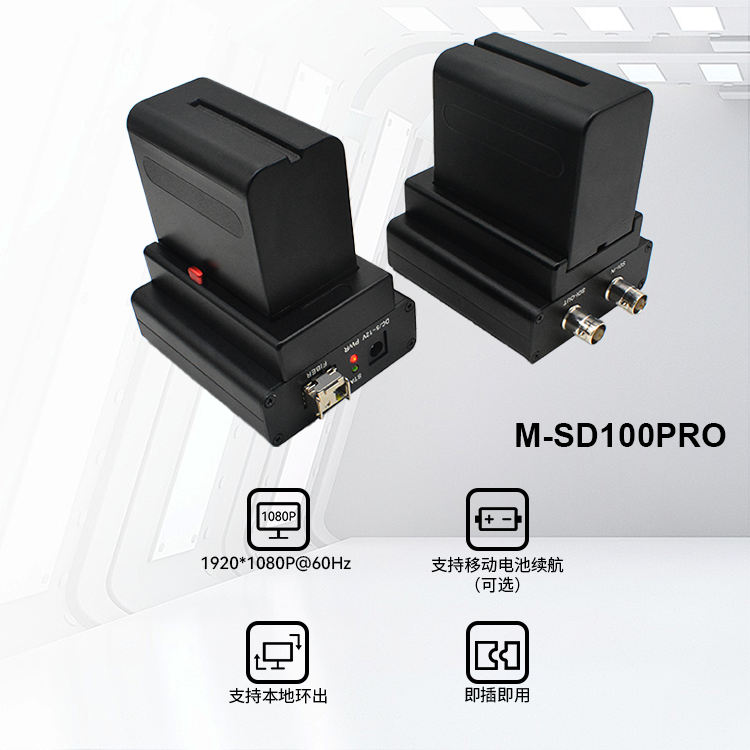

产品特点

1. 通过光纤长距离地传输3G/HD- SDI视频和音频信号，可达20公里

2. 高清视频信号分辨率最高可达到1920*1080P@60Hz

3. 支持移动电池续航（可选）

4. 支持全数字无损传输，8通道嵌入式音频视频同步传输

5. 支持本地环输出；远端支持二路同步输出

6. 支持 PAL/NTSC ；兼容性强，能够自动识别和配置各种显示模式

7. 支持即插即用，支持热插拔

8. 内置自动均衡系统，画面流畅，清晰，稳定

9. 内置ESD静电保护电路，全方位保护系统安全

10. 安装简单方便，即插即用，无需设置

技术参数

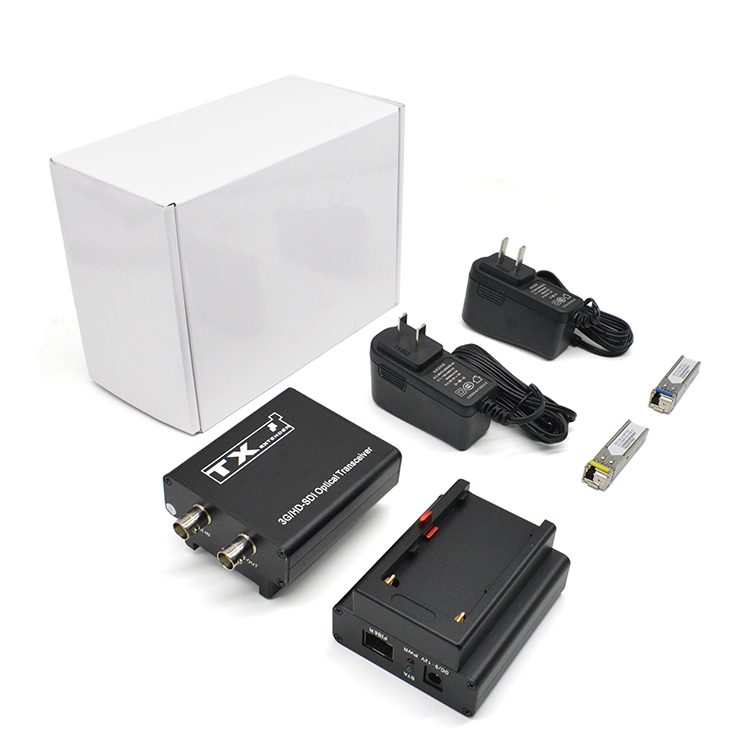

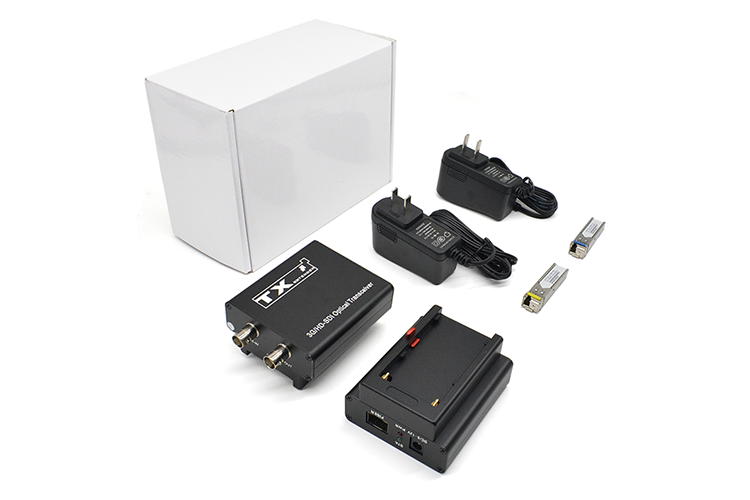

产品包装

1. SDI延长器发送端  x1台

2. SDI延长器接收端  x1台

3. 电源适配器  x2个

4. 用户手册  x1本

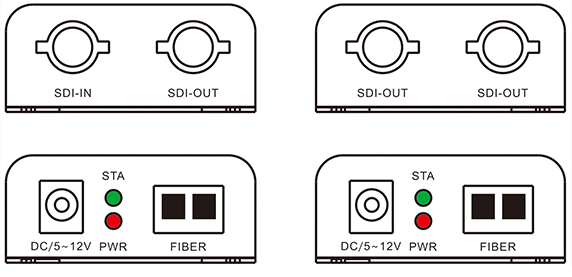

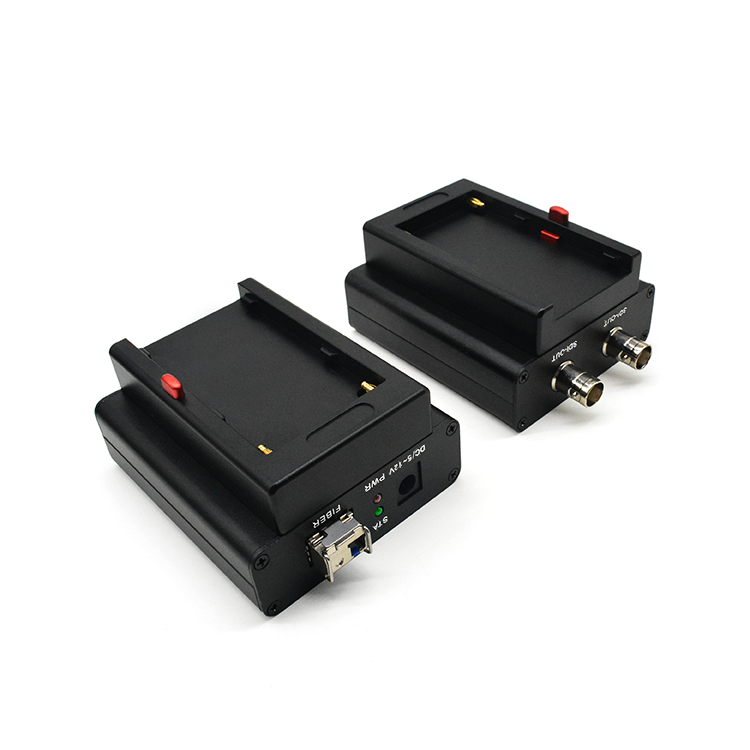

接口说明

TX（发射端）                                            RX（接收端）

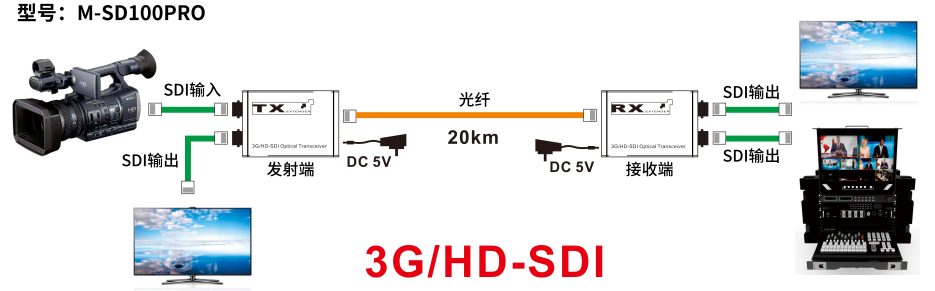

安装步骤

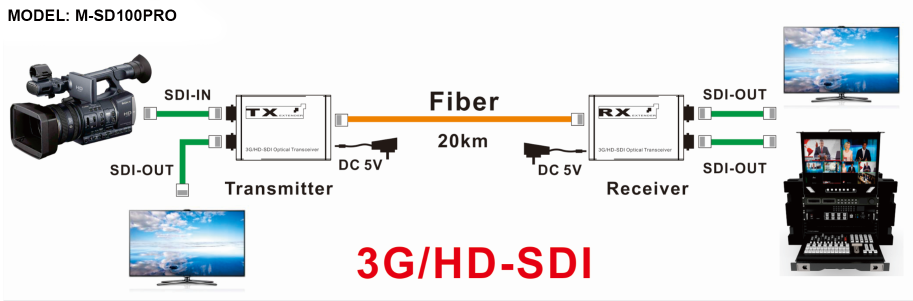

1、将SDI信号源接入SDI延长器发送端；输入端口（SDI IN）；

2、将SDI延长器接收端连接到显示设备（如SDI矩阵、直播、监视器等）；

3、使用单模光纤连接发送端与接收端的光纤接口；

4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

故障排除

1. 红灯（PWR）不亮或者亮度低；检查电源适配器是否正常

2. 发送端（TX）绿灯（STA）不亮时；检查信号源有没有启动或者有没有输出；长亮表示正常工作

3. 接收端（RX）绿灯（STA）不亮时；检查发送端（TX）的光纤模块接触是否正常；发送端（TX）
    没有信号过来绿灯（STA）不亮；长亮表示发送端跟接收端正常工作

4. 显示端如没有图像显示检查显示器是否选择正确的通道输入
