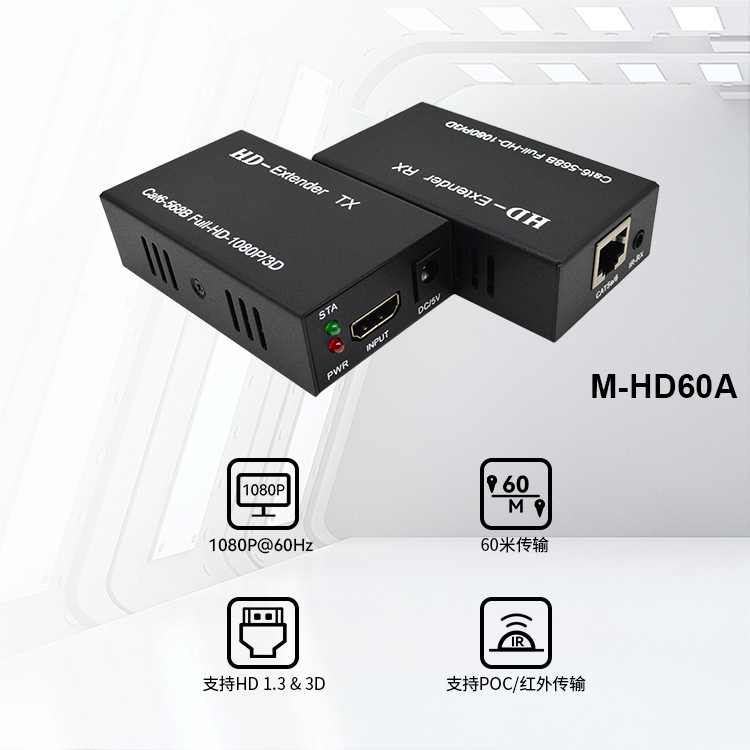

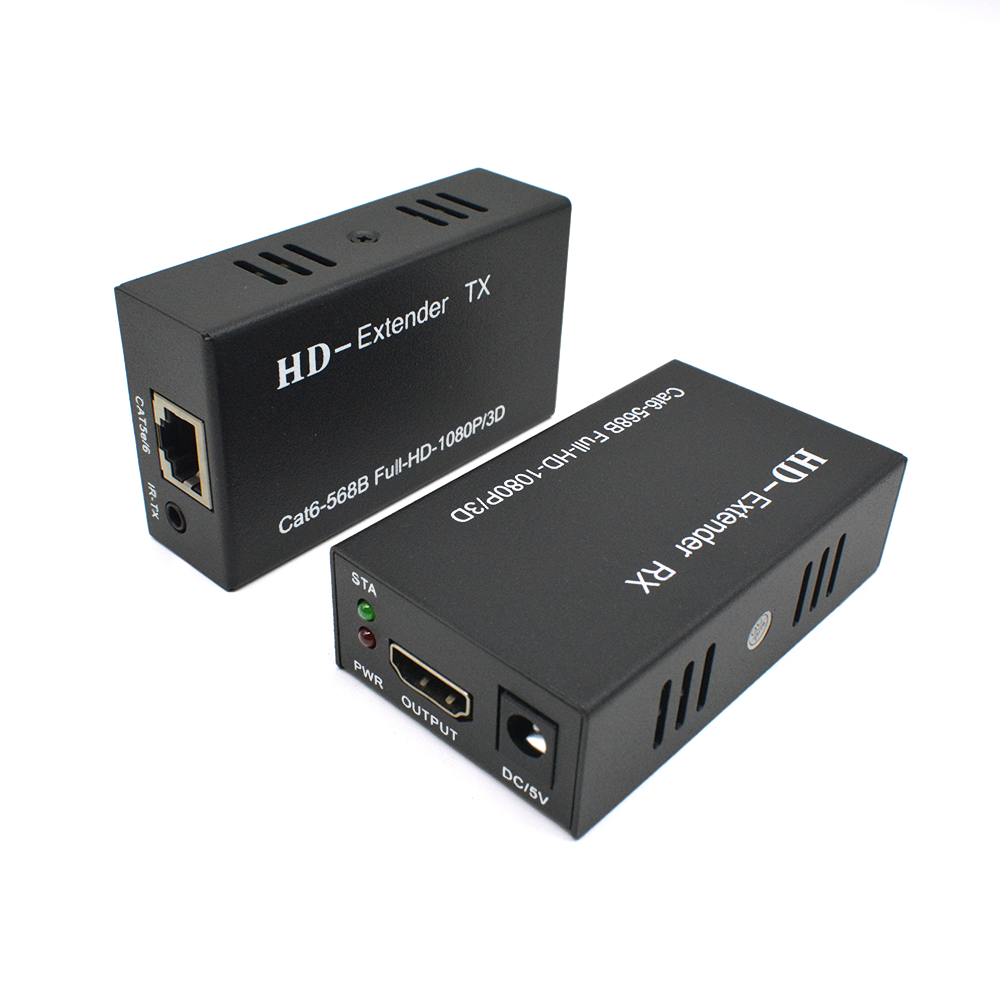

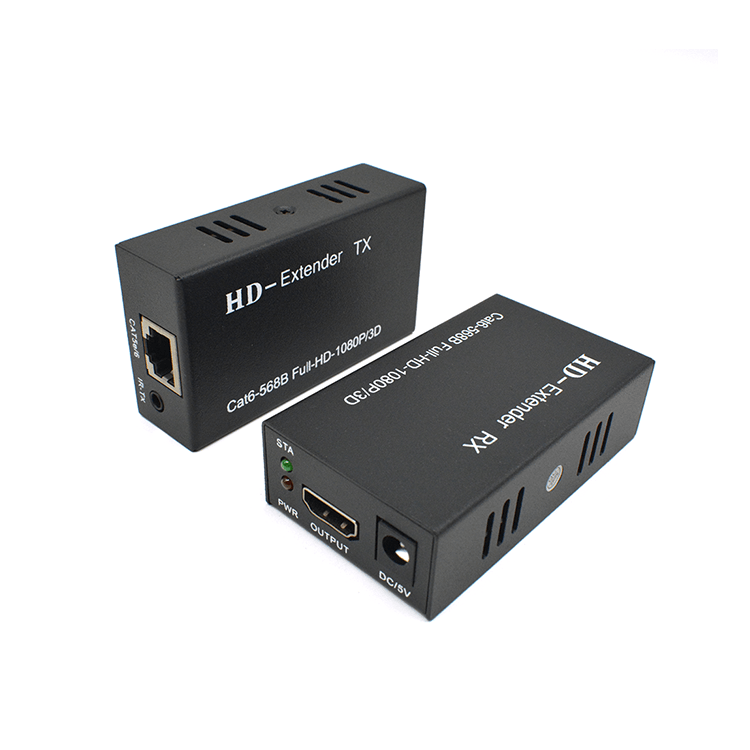

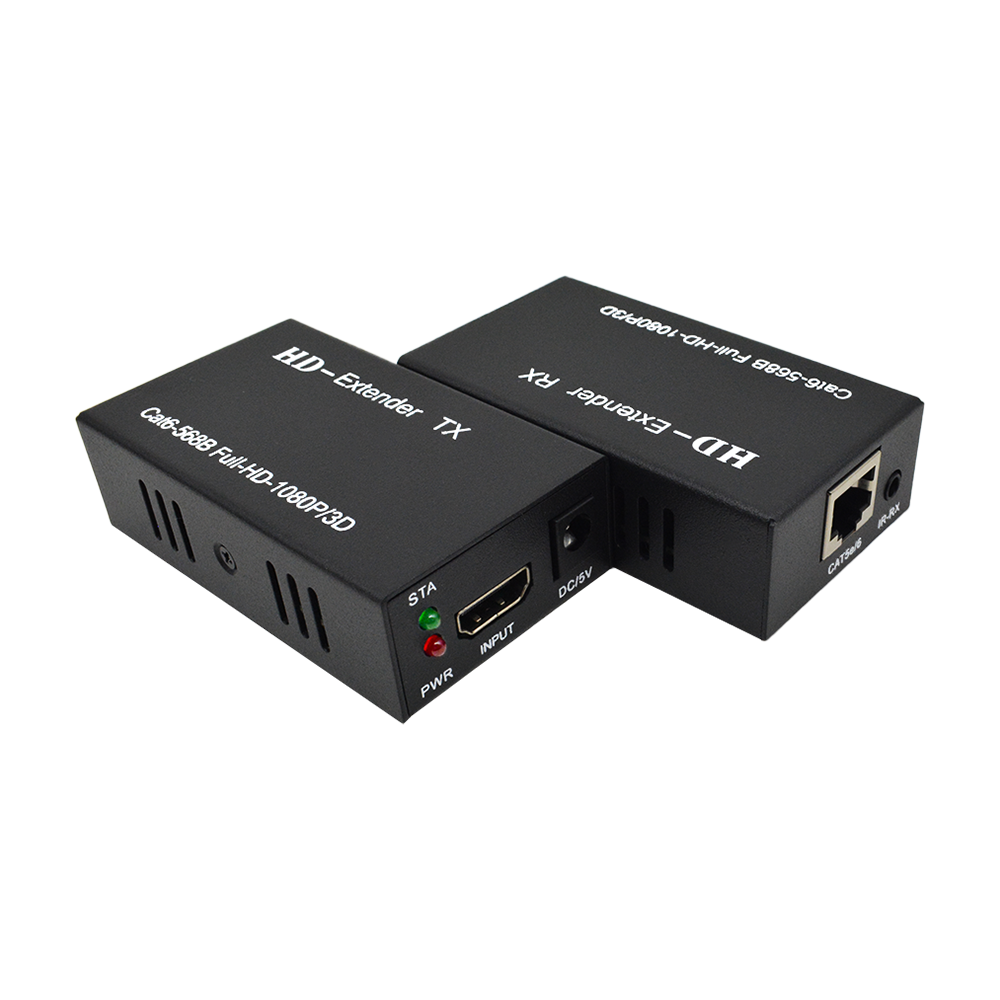

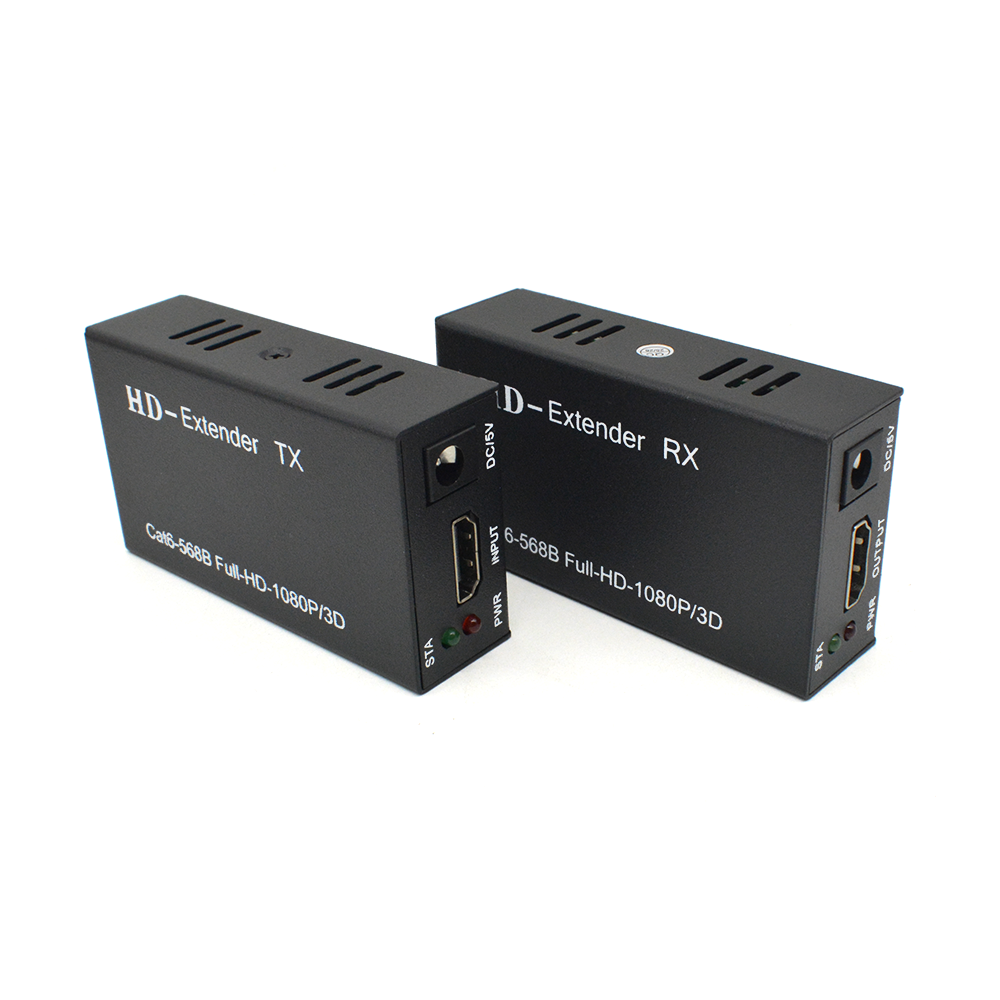

M-HD60A
产品简介
这款HD延长器可通过一根CAT 6E网线延长高清信号达50米,分辨率可达1080P,它不仅打破了HD线材传输
长度的限制,也更加方便灵活,更为广大顾客节约成本。
本公司所生产设备为以下应用提供解决方案:如对噪声、传输距离及安全有限制的场所、数据中心控制、
信息分配、会议室演示以及教学环境和公司培训场所。
产品特点
1、支持HD1.3
2、兼容HDCP 1.2协议
3、网线符合IEEE-568B标准
4、支持3D;支持POC/支持红外传输功能(可选);
5、支持视频输入:/1080p/1080i/720p/576p/576i/480p/480i @24/50/60fps
6、信号传输:一条cat 5e或者cat 6e线(推荐使用)替代HD线,接收器和发射器之间线缆最长可达50米
7、支持视频输出: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
8、支持音频格式: 支持无压缩音频双声道音频传输,例如LPCM.
9、无信号损失
10、安装简单
技术参数
传送距离 | 最远50米 |
HD 输入 | 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
输入音频格式支持 | DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
HD 输出 | 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
输出音频格式支持 | DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
红线(可选) | 接口3.5mm;信号单向;红外线范围38kHz |
最大传输带宽 | 6.75Gbps |
输入视频信号 | 0.5~1.5Volts p-p |
输出DDC 信号 | 5Volts p-p (TTL) |
HD输入输出线长 | ≤10m AWG26 HD 1.3线材 |
最大工作电流 | 400毫安 |
电源适配器规格 | Input: AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1 A |
工作温度范围 | (-15 to +70℃) |
工作湿度范围 | 5 to 90%RH (不凝结) |
体积 (L x W x H) | 81*45*23mm |
重量(一对) | 0.4千克 |

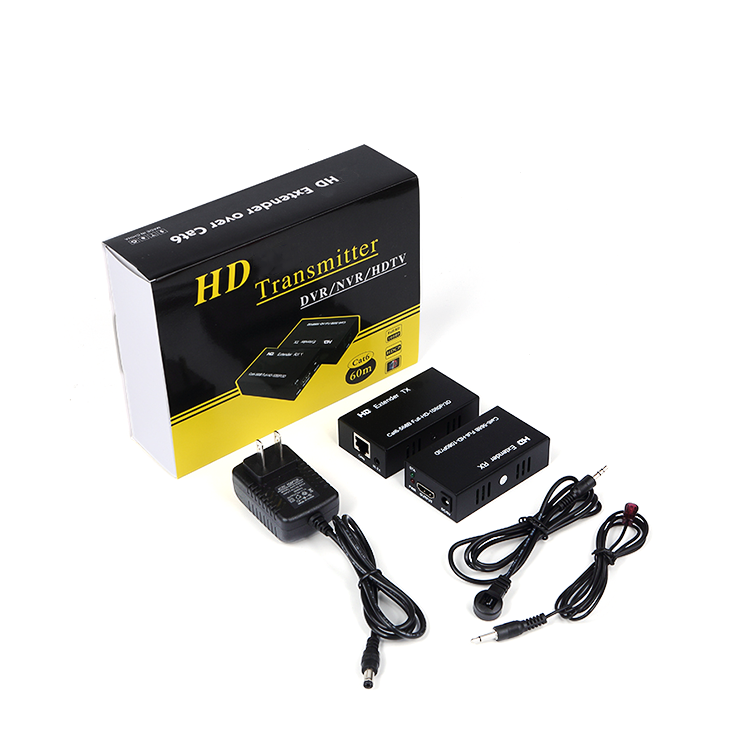

产品包装
1. HD延长器发送端 x1台
2. HD延长器接收端 x1台
3. 电源适配器 x2个
4. 红外线 x1对 (可选)
5. 用户手册 x1本

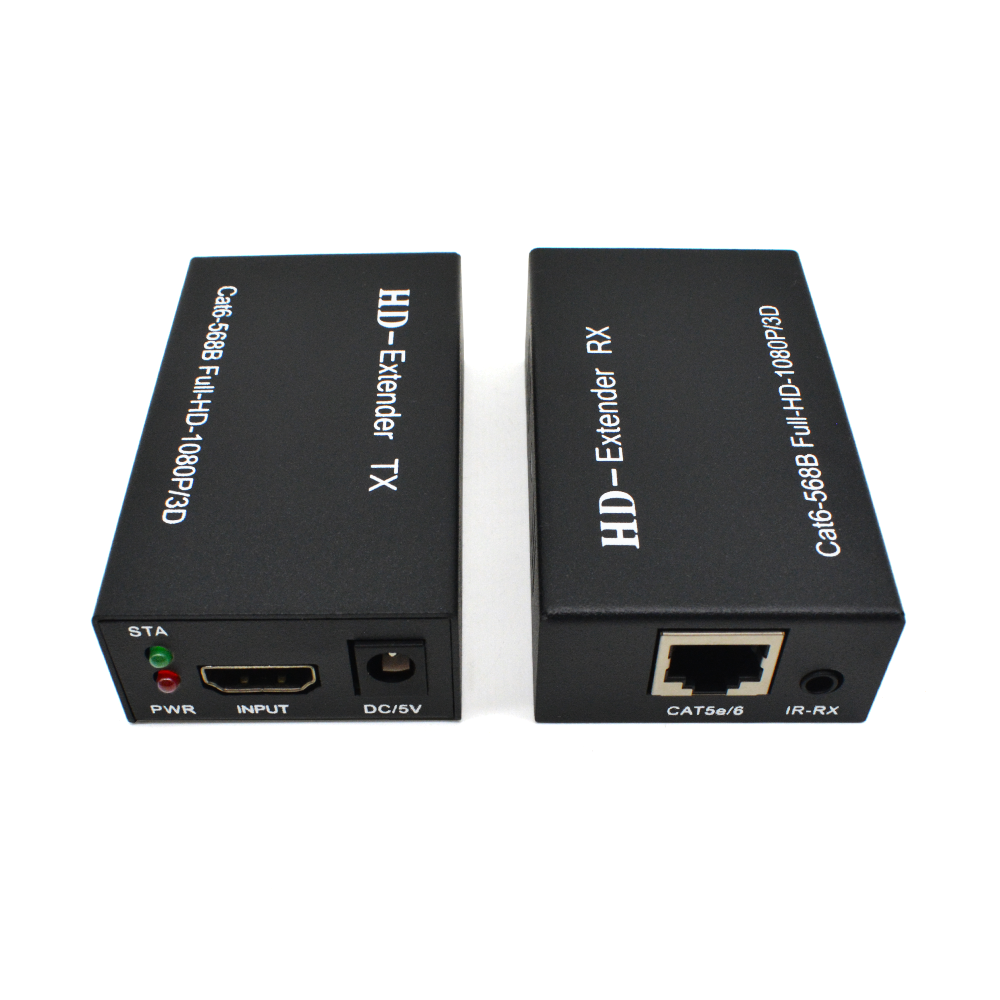

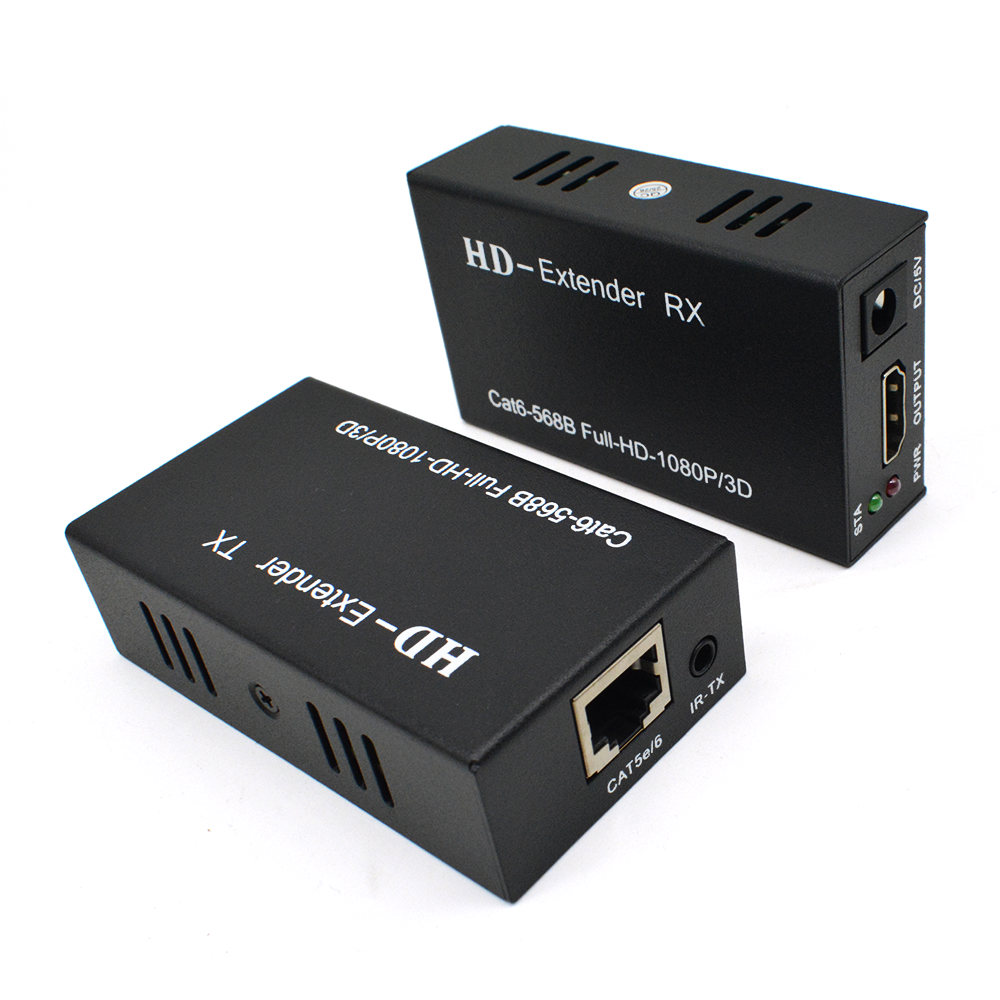

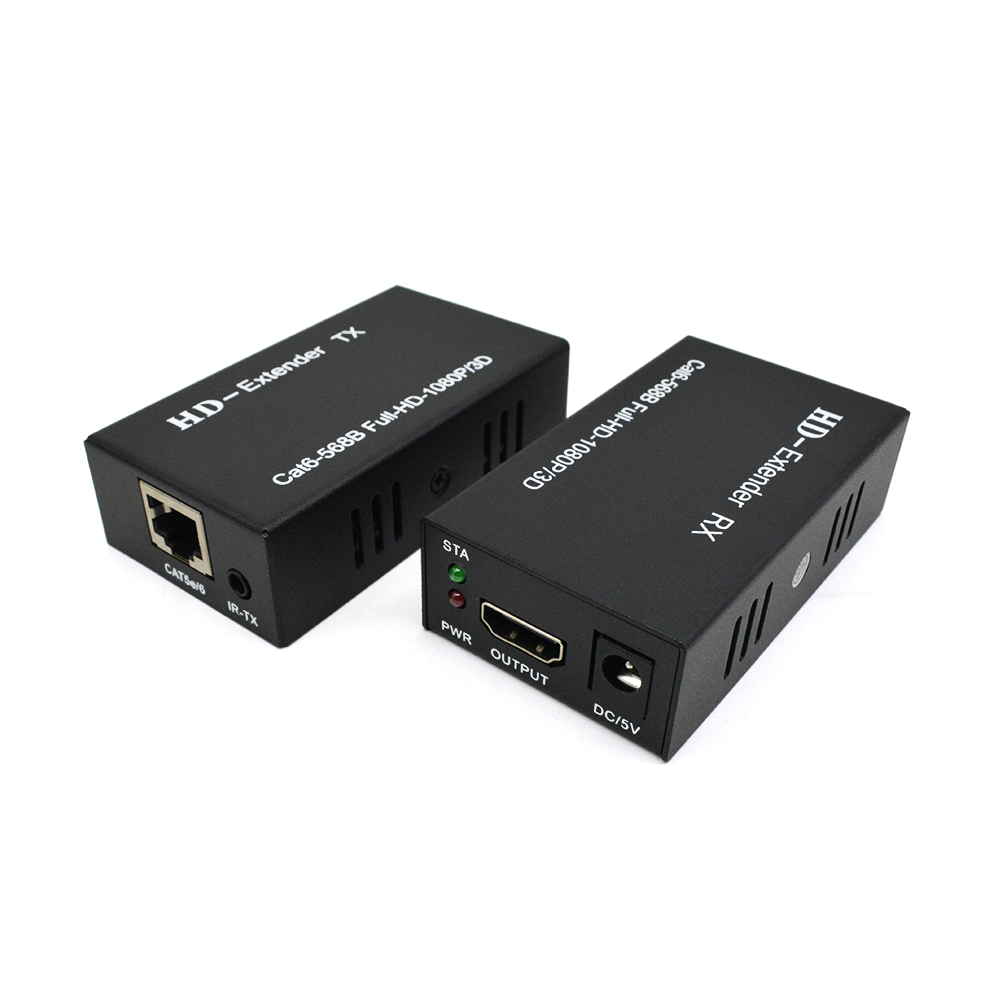

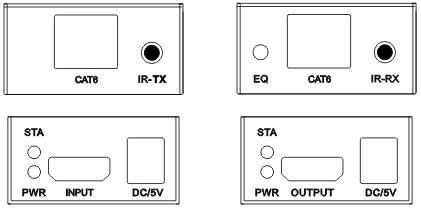

接口说明
TX(发射端) RX(接收端)
端口名称 | 功能描述 |
HD IN/OUT | HD信号输入/输出 |
TUP IN/OUT | 网络接口 |
EQ | 学习EQ, 将发送端跟接收端连接,长按2秒,拷贝完成(注:如果没有学习,将默认系统出厂长度以及分辨率) |
DC/5V | 电源适配器输入 |
指示灯名称 | 功能描述 |
PWR | 电源指示灯 |
STA | 系统状态指示灯(亮:工作正常) |

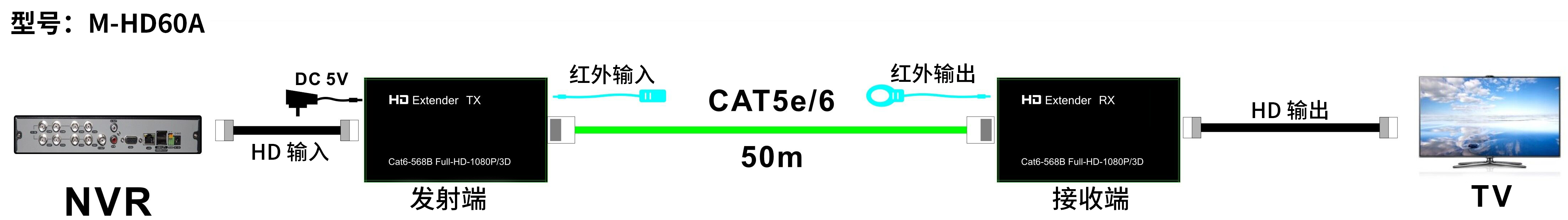

安装步骤
1. 将提供的 DC/5V 电源连接到 TX(发射端)和 RX(接收端)的电源接口
2. 通过HD线将接收端连接到显示设备
3. 通过HD线将发射端连接到视频信号源设备
4. 使用 Cat6网线连接发射端和接收端
5. 打开信号源设备
6. 如果没有显示,请按“EQ”按钮重新学习
7. 如果改变了显示设备或网线长度,请按“EQ”按钮重新学习。 (重复步骤6)
注意:
1. 如果没有显示,出厂长度和分辨率将恢复默认设置,请按EQ键3秒
2. 传输距离可能受网线质量和长度的影响
