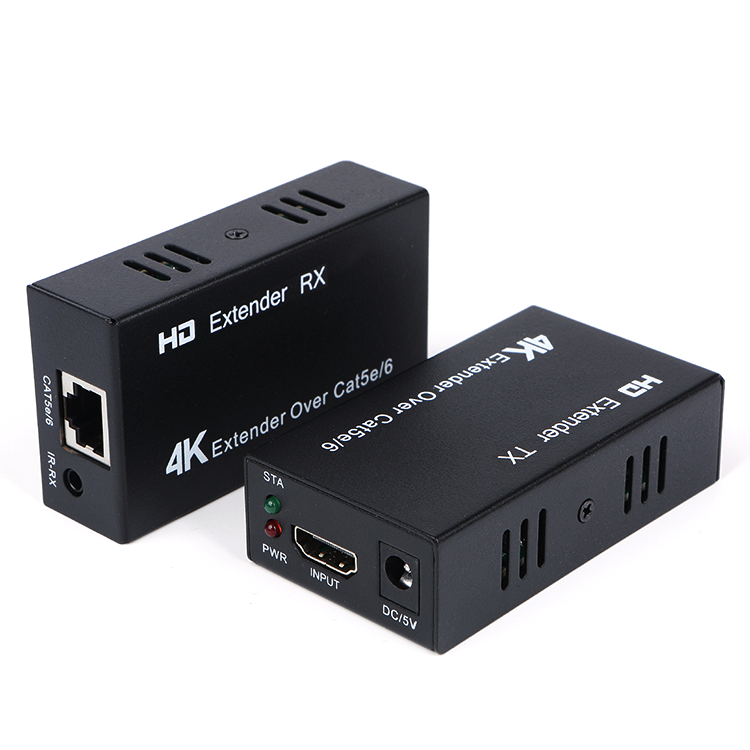

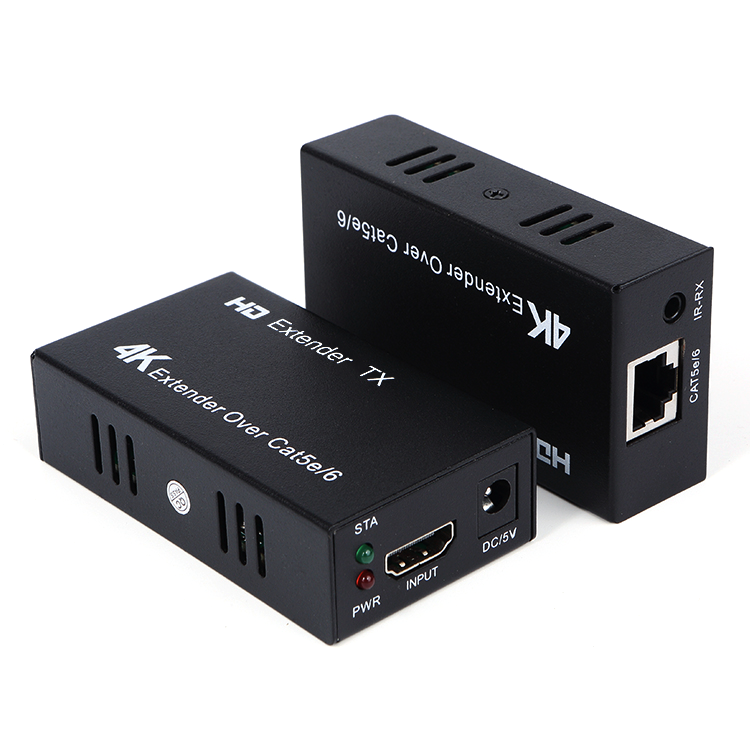

M-HK100A 4K+红外 HD传输器

产品简介

这款4K-HD延长器能将蓝光DVD、播放器、PC等设备通过Cat5e/6网线（建议使用六类网线）传输，
最高支持分辨率4K*2K，传输距离最远可达70米，1080P传输距离最远可达100米，支持红外传输。

本产品稳定，安装简单，是一款实用性很高的延长器，可以用在重大的工程项目、会议厅等场所。

产品特点

1. 通过网线长距离地传输HD视频和音频信号，1080P最长可达100米，4K*2K@30Hz最长可达70米；

2. 高清视频信号分辨率最高可达到4K*2K@30Hz；

3. 采用专用格式来压缩和解压视频，有效提高传输效率，保证播放的流畅性；

4. 兼容HD 1.4标准；

5. 支持红外传输功能；

6. 能够自动识别和配置各种显示模式；

7. 内置自动均衡系统，画面流畅，清晰，稳定；

8. 内置ESD静电保护电路，全方位保护系统安全；

9. 安装简单方便，即插即用，无需设置

技术参数

产品包装

1. HD延长器发送端  x1台

2. HD延长器接收端  x1台

3. 电源适配器  x2个

4. 红外线  x1对

5. 用户手册  x1本

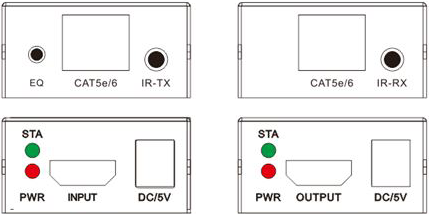

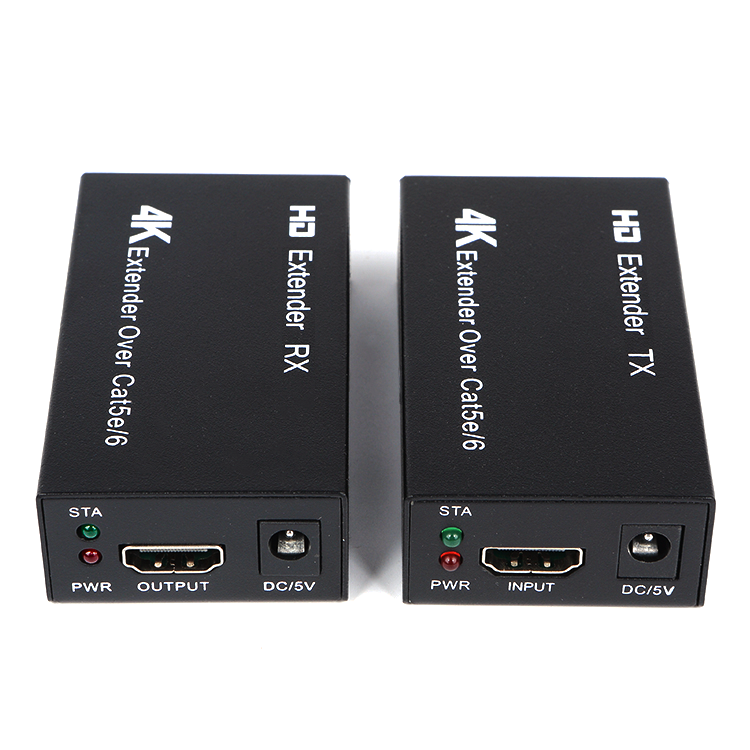

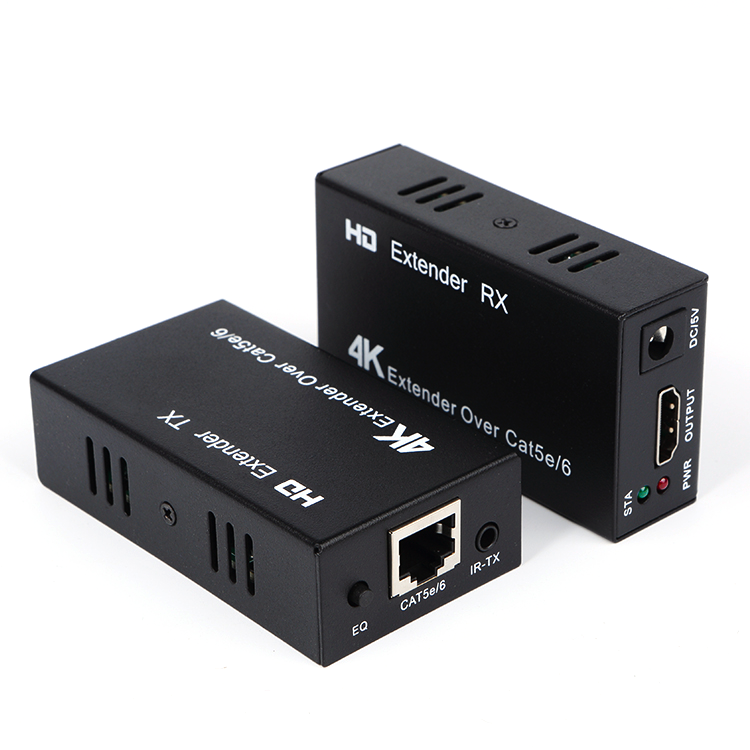

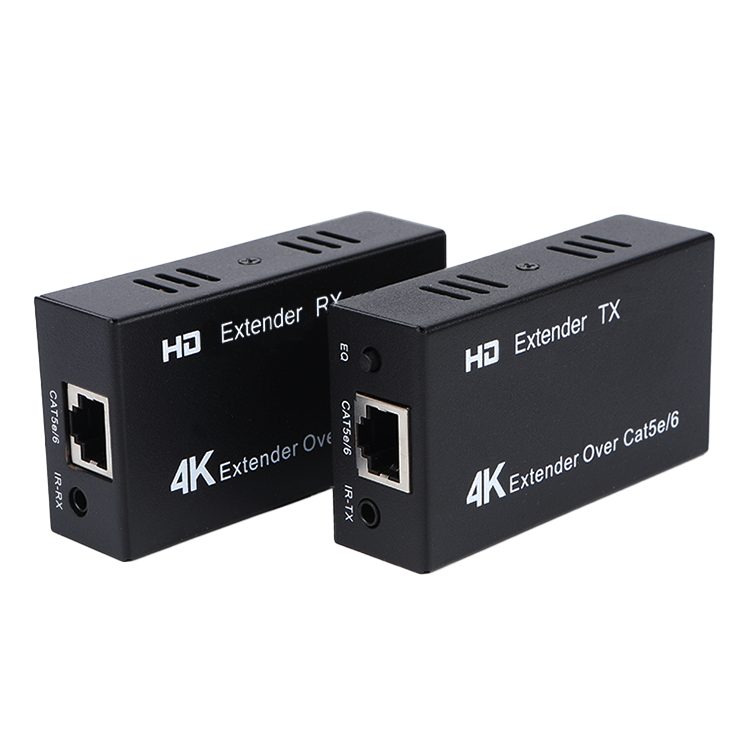

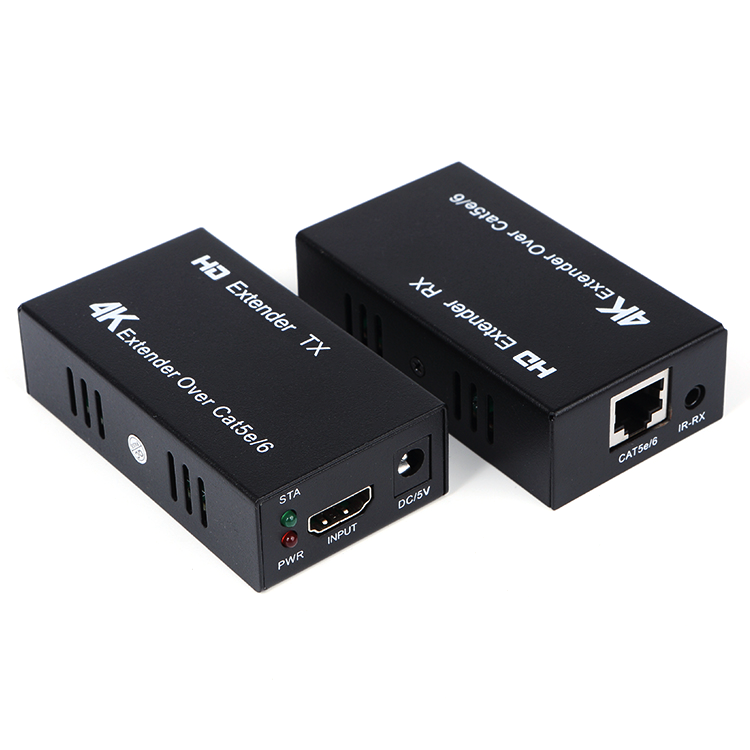

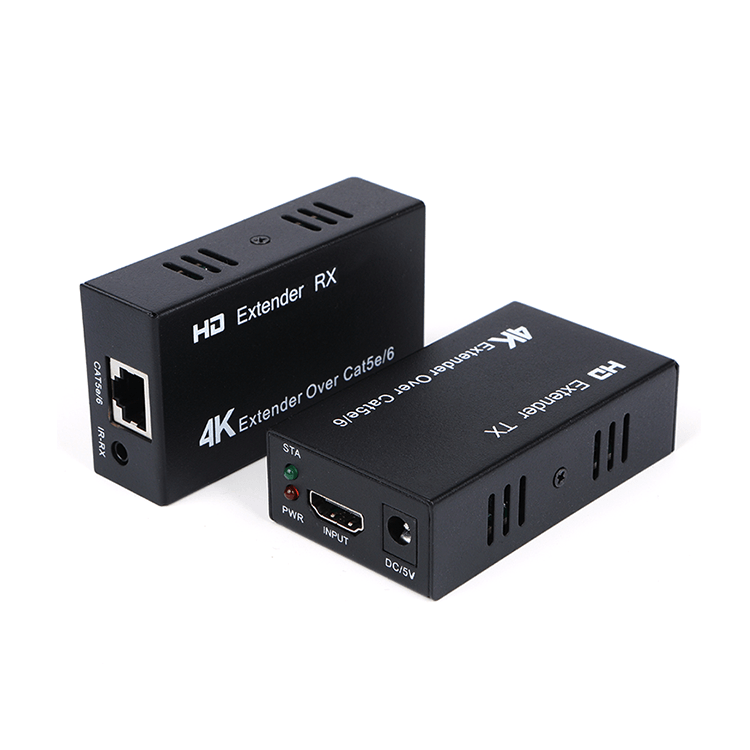

接口说明

TX（发射端）                               RX（接收端）

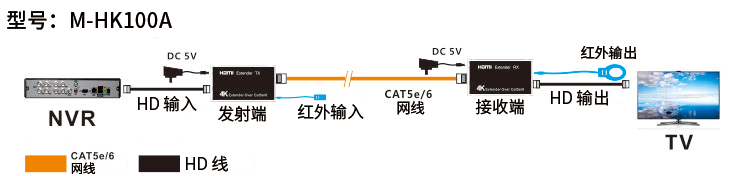

安装步骤

1、将HD信号源接入HD延长器发送端；

2、将HD延长器接收端连接到显示设备（如高清电视机、拼接屏等）；

3、使用超5类网线或6类网线连接发送端与接收端的网络接口；

4、使用红个发射线或接收线与IR IN或IR OUT接口相连；

5、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

故障排除

1：发送端（TX）绿灯常亮（不闪烁）；检查信号源(电脑；播放器）是否启动；HD是否正常链接；
      正常发送端（TX）绿灯快闪烁

2：接收端（RX）绿灯不亮；检查HD线跟显示器是否链接；正常接收端链接上是常亮

3：若接收端（RX）绿灯常亮（不闪烁）:
     1. 检查网线水晶头有没有正常通讯；
     2. 发送端绿灯有没有闪烁；正常发送端（TX）快闪烁，接收端(RX)快闪烁
