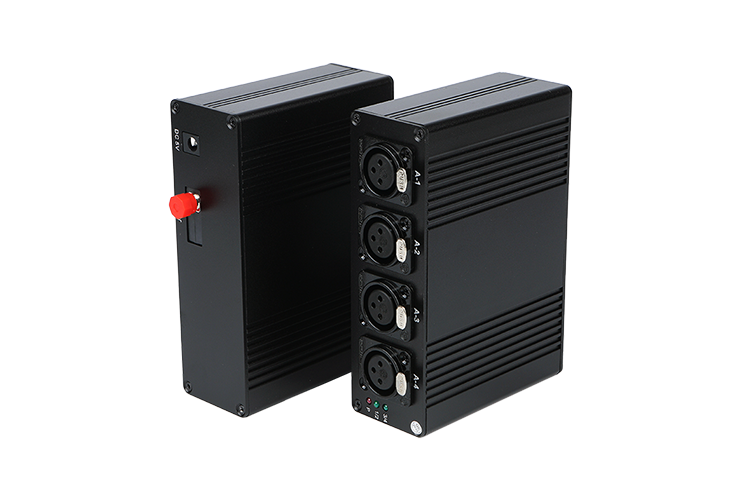

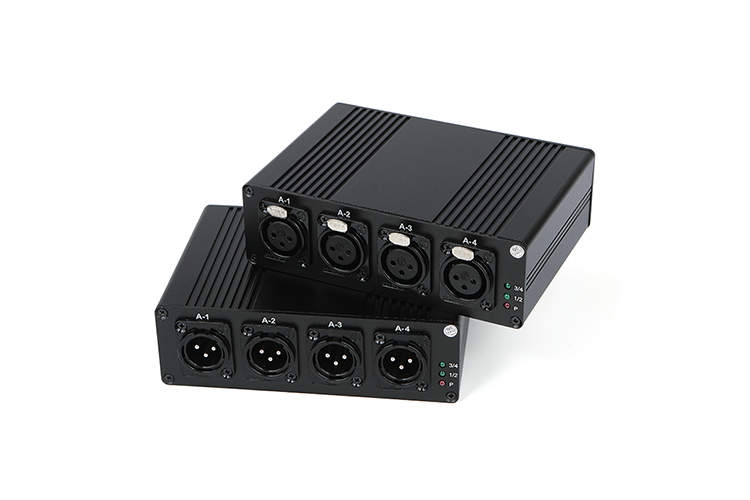

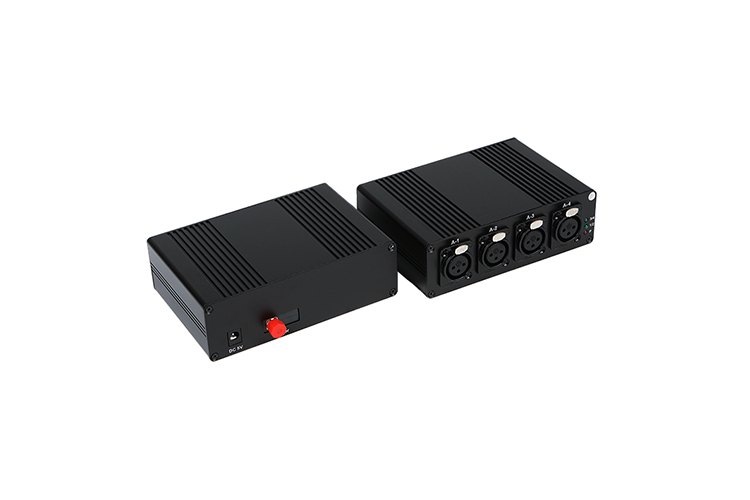

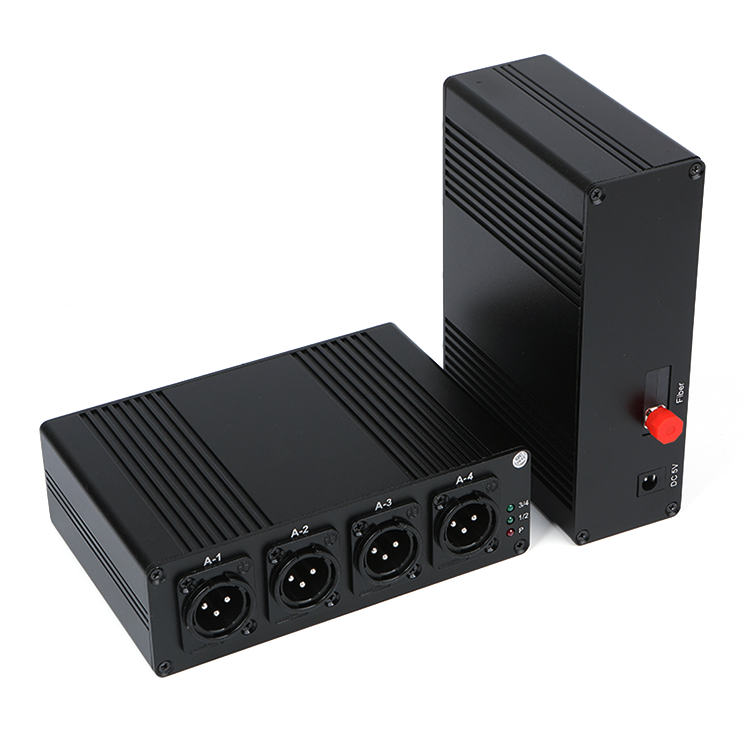

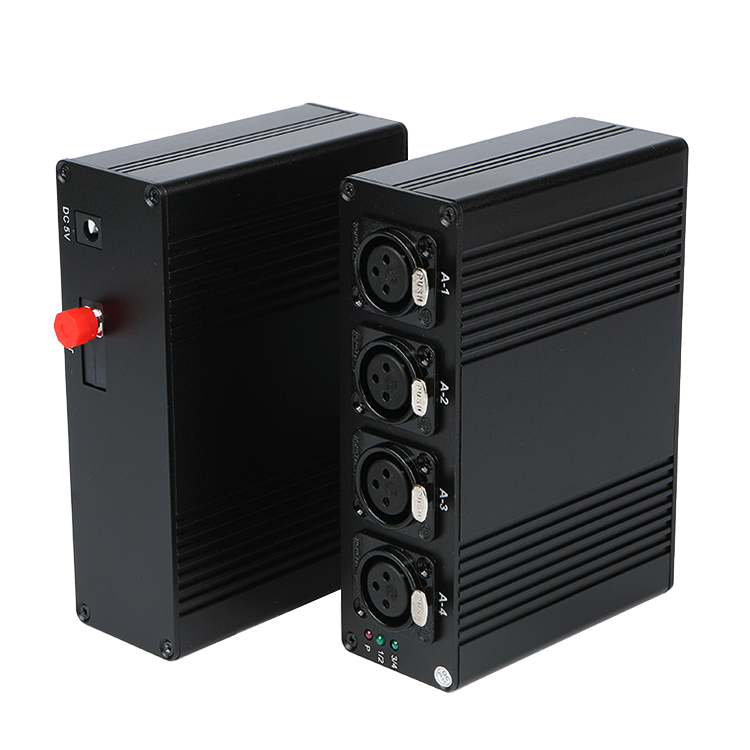

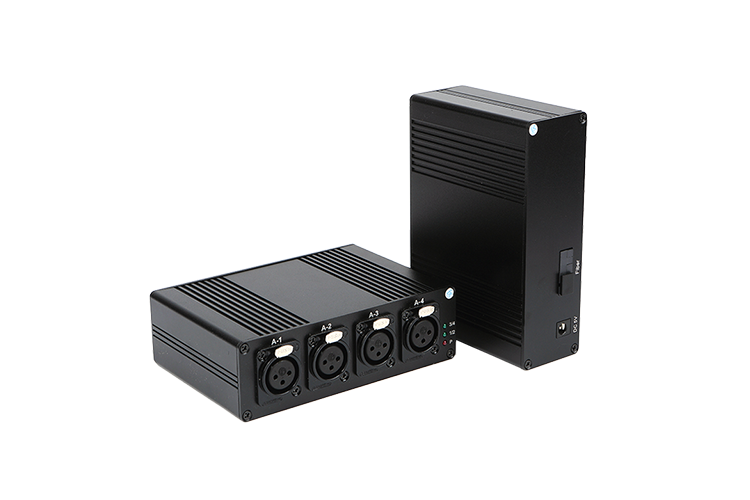

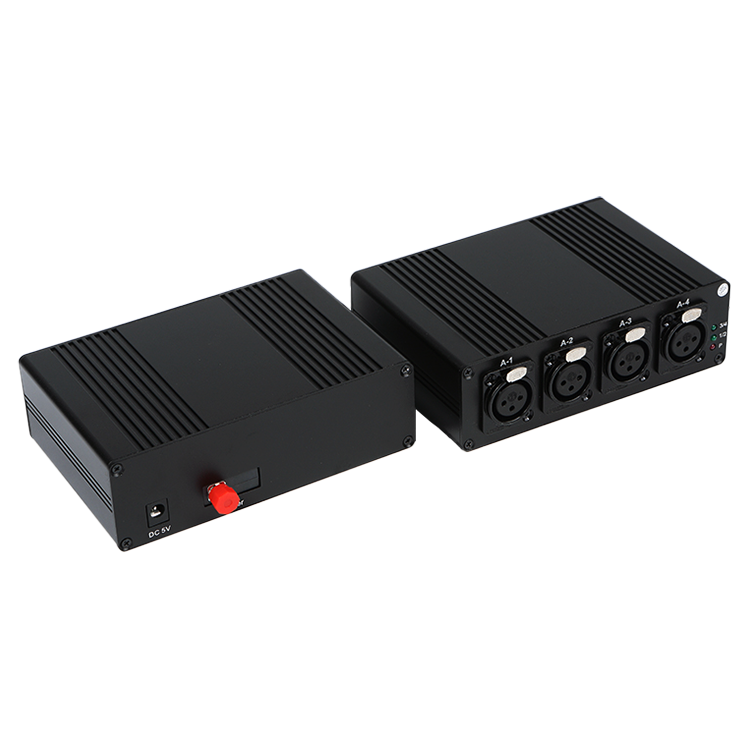

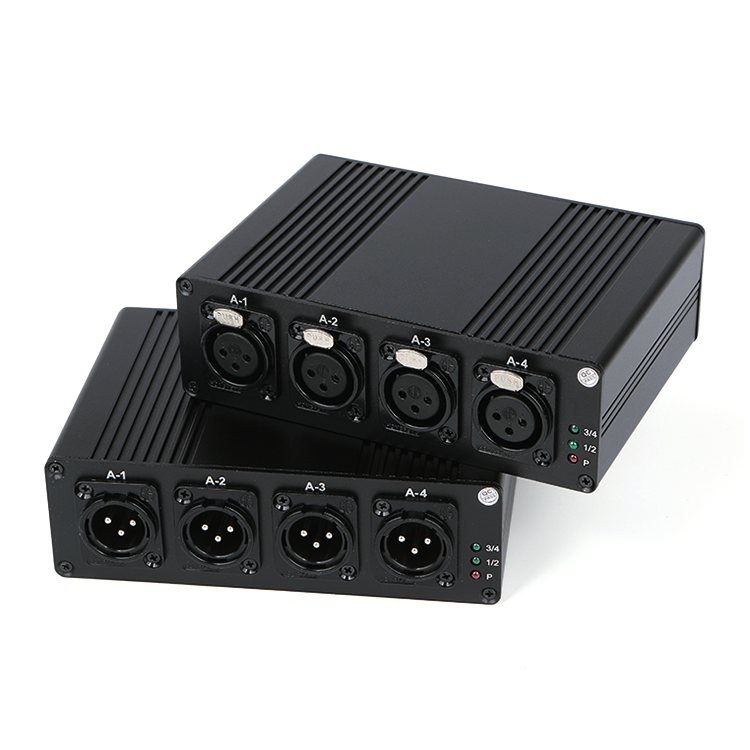

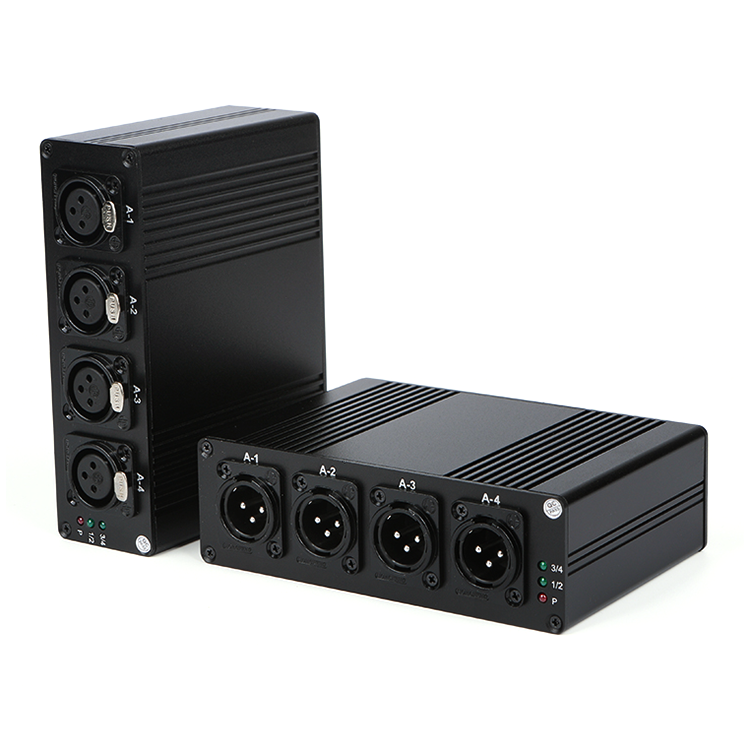

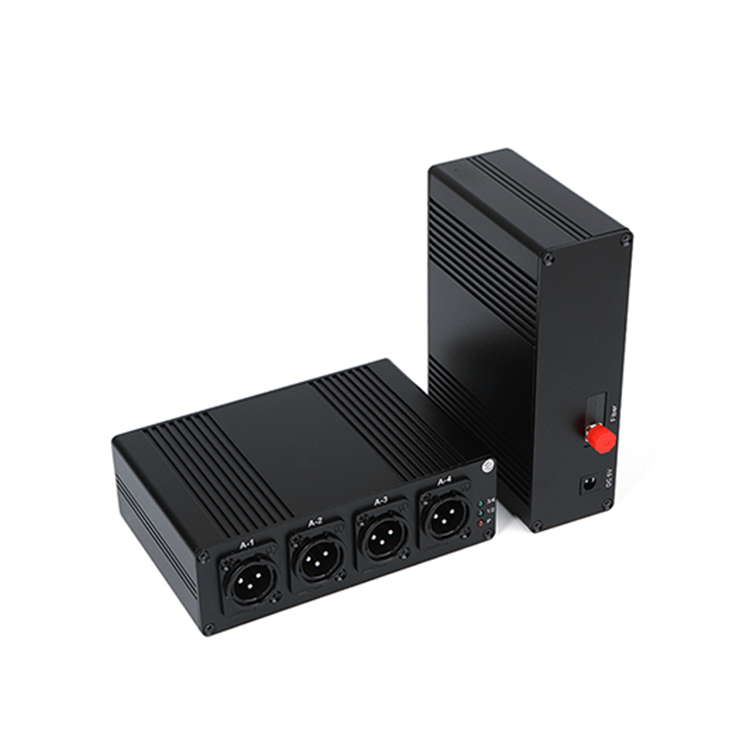

M-CF04 数字四通道 XLR 音频光纤延长器

M-CF04数字四路音频光端机可以用一根光纤传输四路前向音频信号。音频信号采用24bit/96KHZ数字采样，保证高保真传输；数字光传输通道，保证高质量的信号传输。

该产品可应用于游戏机高保真音响设备、机顶盒、HI-FI家庭影院、大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、课堂医疗、平面视频媒体广告传输演示等。

光纤类型：	FC SC
状态：

数量：

型号：
M-CF04

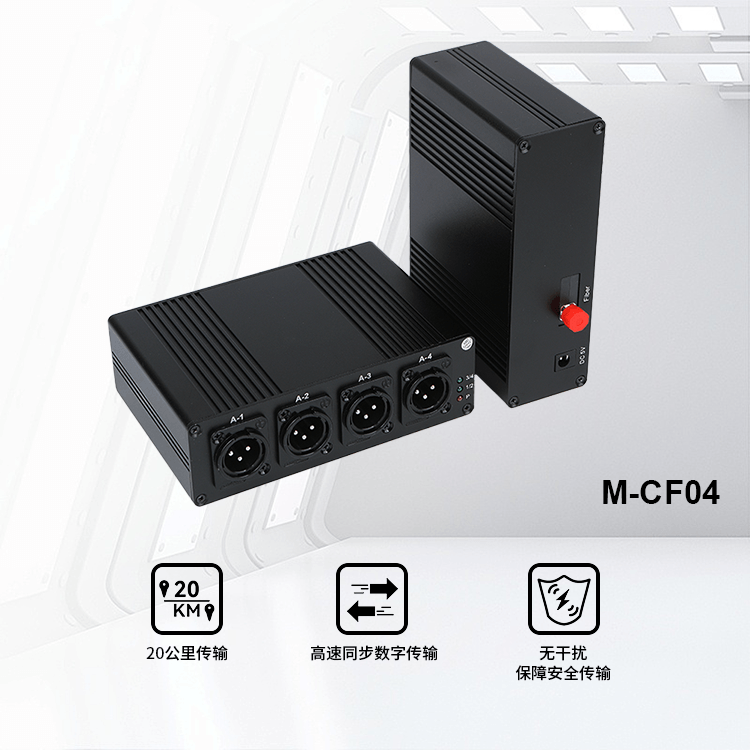

产品展示
信息
用法

介绍

M-CF04数字四路音频光端机可以用一根光纤传输四路
前向音频信号。音频信号采用24bit/96KHZ数字采样，保证高保真
传输；数字光传输通道，保证高质量的信号传输。

该产品可应用于游戏机高保真音响设备、机顶盒、HI-FI家庭影院、
大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、
课堂医疗、平面视频媒体广告传输演示等。

特征

1、四路单向XLR音频光纤传输，默认距离20KM
（0-120KM可选）

2、高速同步数字传输技术

3、采用光学动态技术，使用过程中无需调节

4.无电磁干扰、无射频干扰、无接地电流

5、保证恶劣电磁环境下的安全传输

规格

描述		范围
音频字符	音频输入阻抗	10K
	音频输出阻抗	600Ω
	接口方式	平衡卡侬
	输入/输出幅度比	1/1
	频率响应	20HZ-20KHZ
	音频采样率	24位/96KHZ
	信噪比	≥75分贝
	音频接口	卡侬
光学特性	传输波长	发射：1310nm、接收：1550nm
	光接口	FC/SC（默认SC标准）
	发射光功率	最大10dB/20KM
	接收灵敏度	-35@155MB/秒
	光学动态范围	-39分贝~-42分贝
	光允许最大链损	25分贝
	传输距离	20KM(单模)
技术指标	力量	直流5V/1A
	电力浪费	4.8W@DC5V
	温度	工作温度：-20℃-+80℃
	湿度	工作湿度：0 - 95%（非凝结）
	平均无故障时间（MTBF）	超过100000小时
	尺寸	1389243毫米

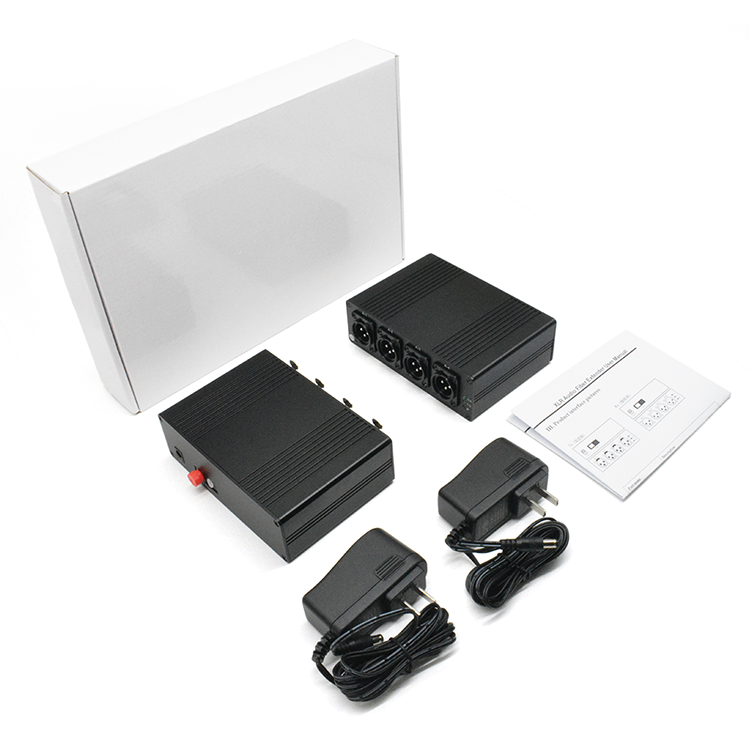

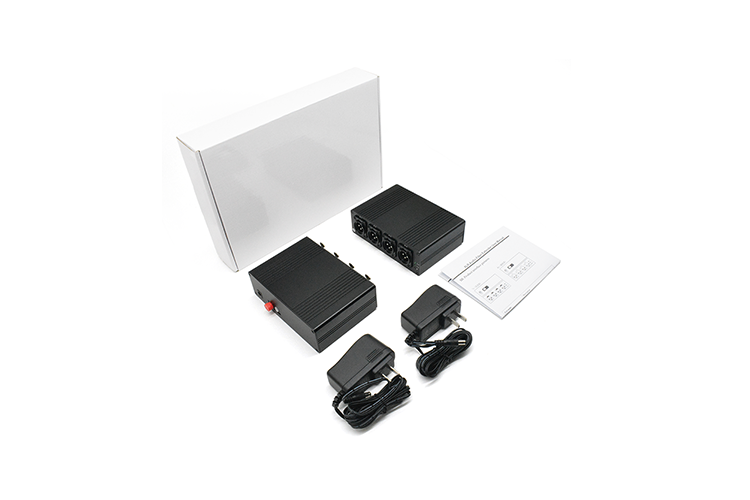

包裹

1. XLR 发射器 x1
2. XLR 接收器 x1
3. 电源适配器 x2
4. 用户手册 x1

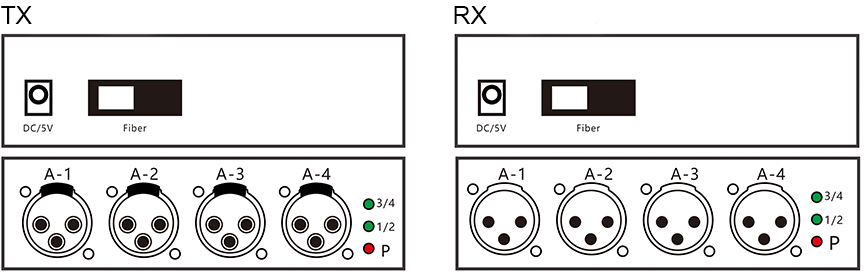

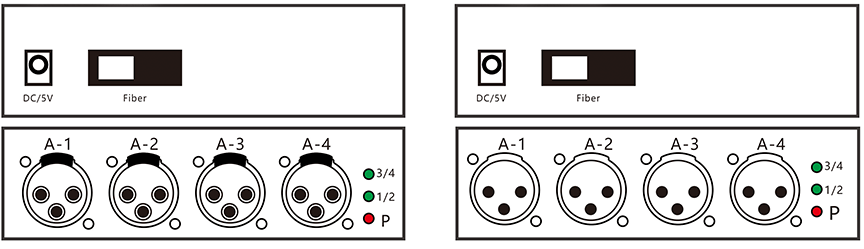

产品接口

TX：发射机

RX：接收器

端口名称	描述
A-1;A-2;A-3;A-4	XLR音频信号输入/输出
纤维	光纤接口
直流/5V	电源适配器插座
LED指示灯	描述
P	单位电源指示灯
3/4;1/2	系统状态指示（根据音频波动）

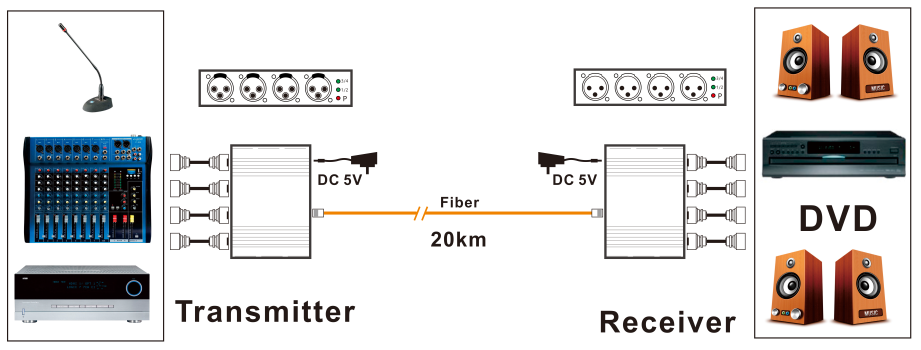

安装过程

1、将音频信号源连接到XLR音频光纤延长器的传输端；

2、将XLR音频光纤延长器的接收端连接至音频、功放；

3、用一根光纤线连接发送器和接收器之间的光纤接口；

4. 将发送器和接收器连接至电源。当指示灯正常亮起时，说明系统
正常运行。
