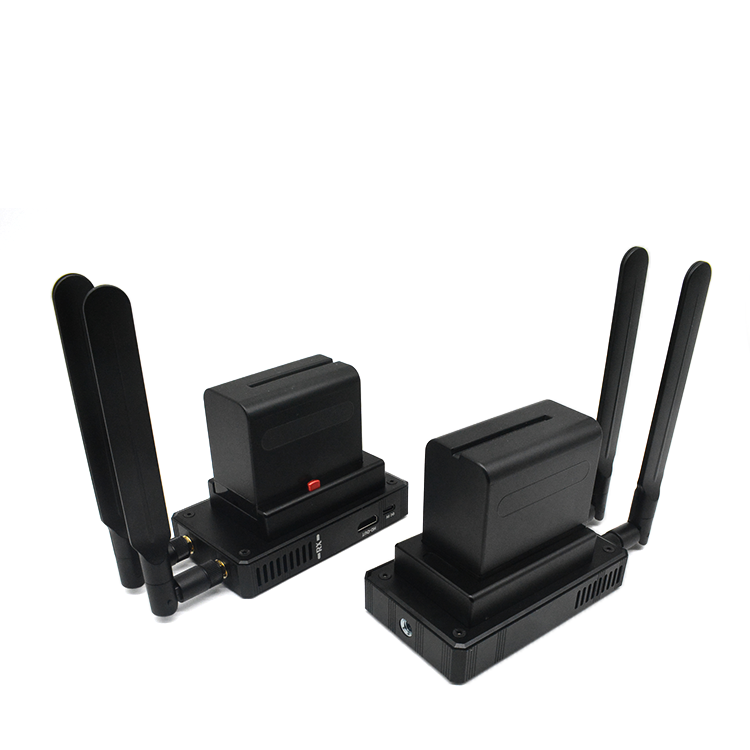

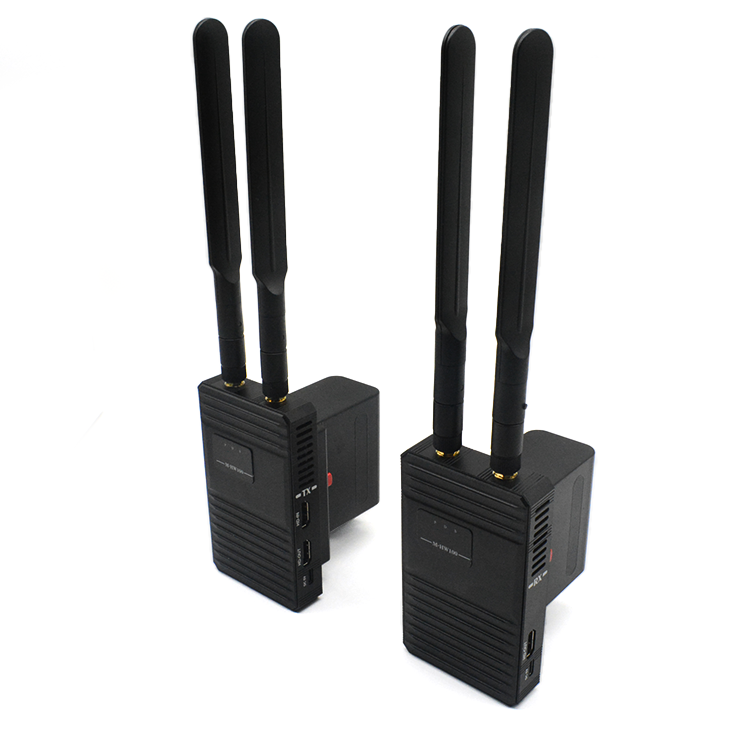

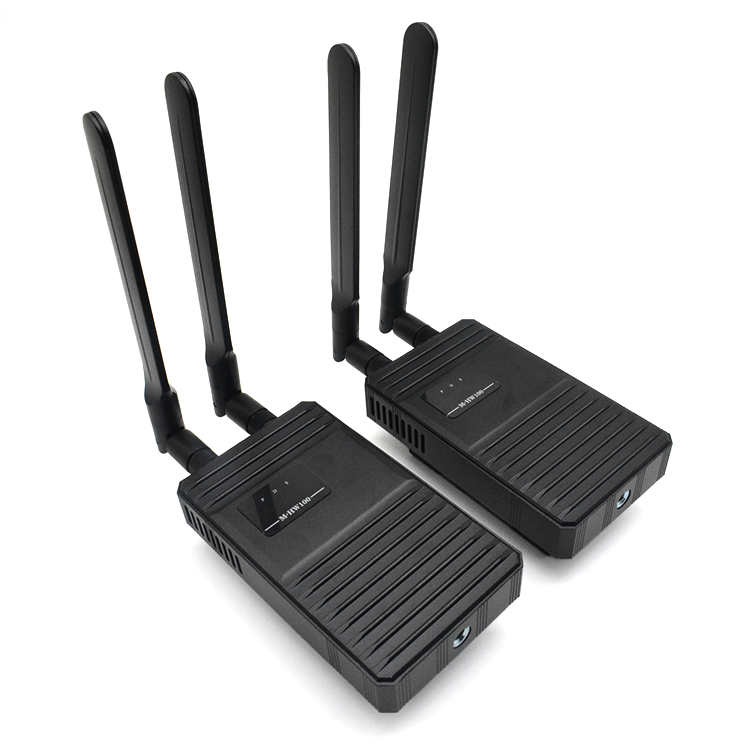

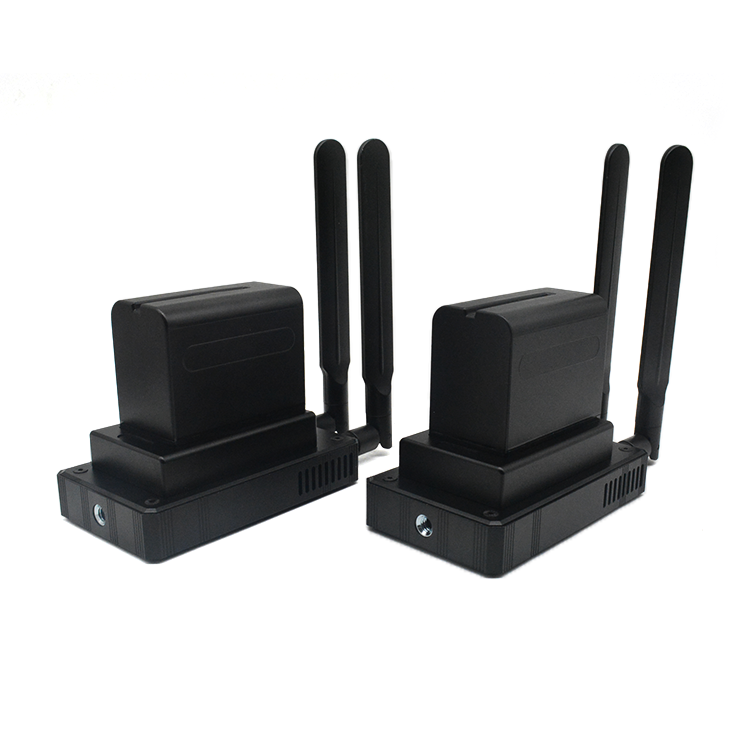

M-HW100 4K无线HD传输器

产品简介

M-HW100无线传输器通过5.8G无线WIFI信号传输高清音视频信号，分辨率可达4K*2K@30Hz，支持使用
移动电池续航（可选），能够适应多种复杂的应用环境。

该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HD信号延长方式。

产品特点

1. 通过5.8G无线WIFI传输HD视频和音频信号，最长可达150米（492英尺）；

2. 高清视频信号分辨率最高可达到4K*2K@30Hz；

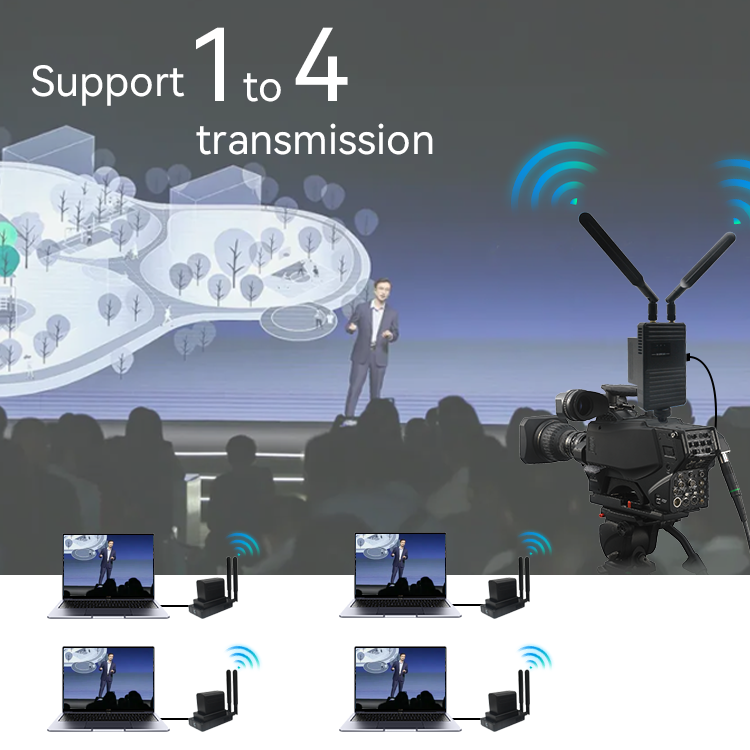

3. 支持一发一收，最多可支持一发四收；

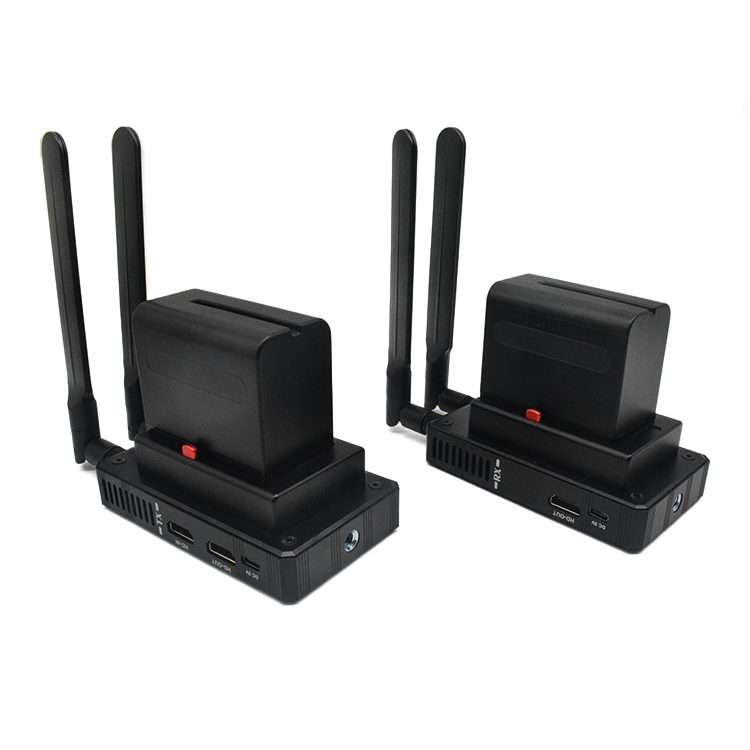

4. 支持移动电池续航；

5. 采用专用格式H.264来压缩和解压视频，有效提高传输效率，使播放更加流畅性；

6. 兼容HD 1.3标准；

7. 符合HDCP 1.2标准 – 高带宽数字内容保护技术；

8. 能够自动识别和配置各种显示模式；

9. 内置ESD静电保护电路，全方位保护系统安全；

10. 安装简单方便，即插即用，无需设置。

技术参数

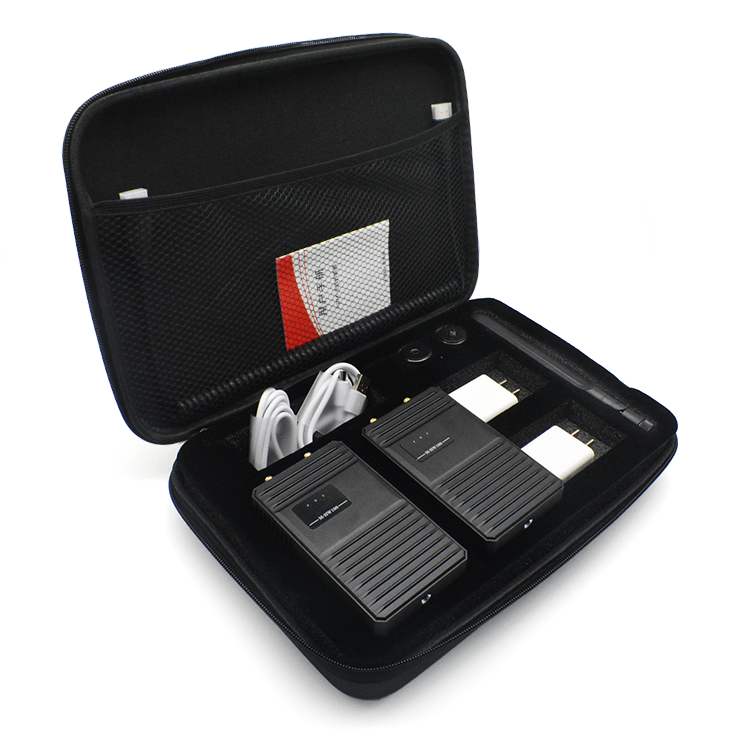

产品包装

1. HD延长器发送端  x1台

2. HD延长器接收端  x1台

3. 天线  x4根

4. 电源适配器  x2个

5. HD线  x1条

6. 用户手册  x1本

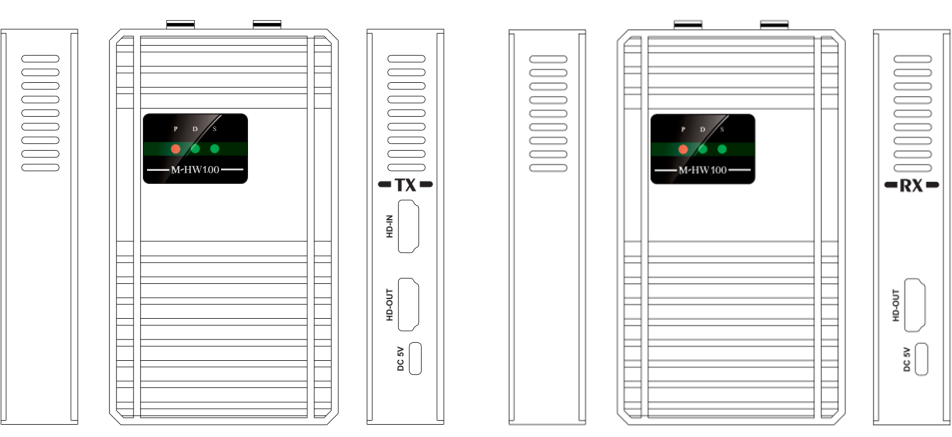

接口说明

TX（发射端）                                                             RX（接收端）

安装步骤

1、将HD信号源接入TX的HD-IN端口；

2、将RX的HD-OUT端口连接到显示设备（如高清电视机、投影机等）；

3、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

配对方式

a.一对一时工厂出货前配对好，不需要另外配对；

b.一对多时需要按以下步骤配对：

配对前确认同一个环境内把前面已配对的RX机器断电（不断电会导致配对不成功）

1.TX和RX分别上电，等待10-20秒，TX和RX的P（红灯）和D（绿灯）长亮

2.将HDMI线接入RX的HD-OUT，然后把HDMI线另一头接入TX的HD-IN(注意：HDMI线先接RX，再接TX)

3.RX的S（绿灯）会先闪烁2-3秒后长亮，再到TX的S（绿灯）闪烁2-3秒后长亮，然后TX的D（绿灯）
   不断闪烁，此时表示WIFI配对成功
