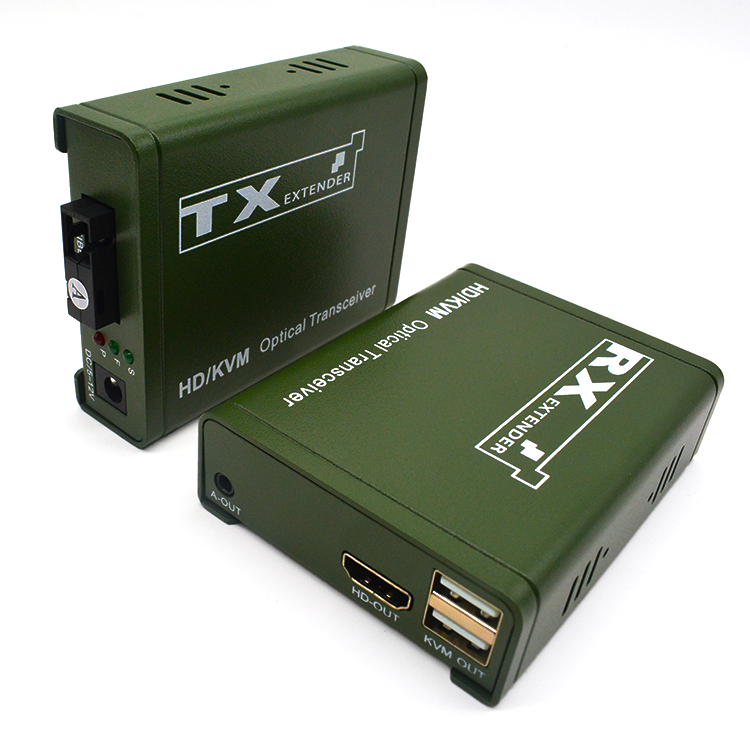

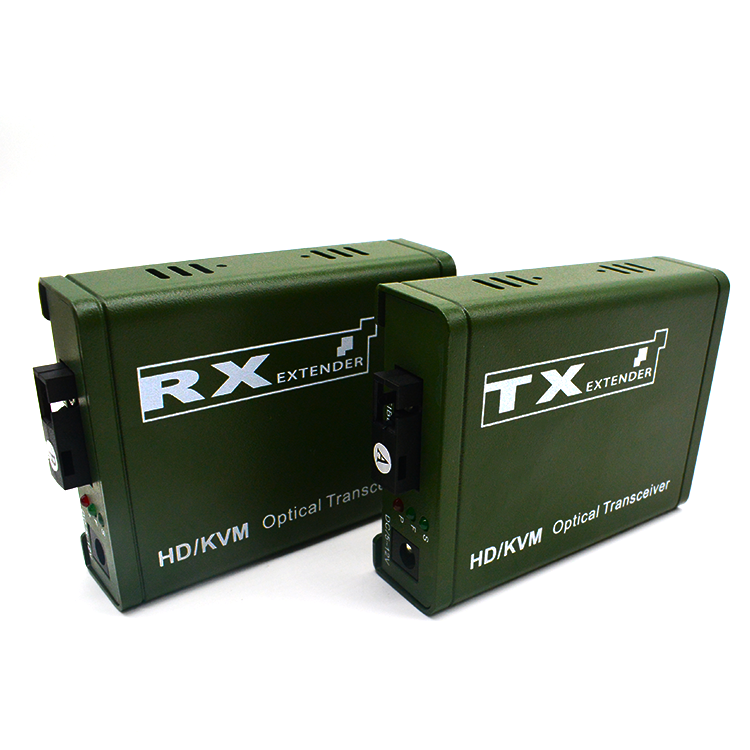

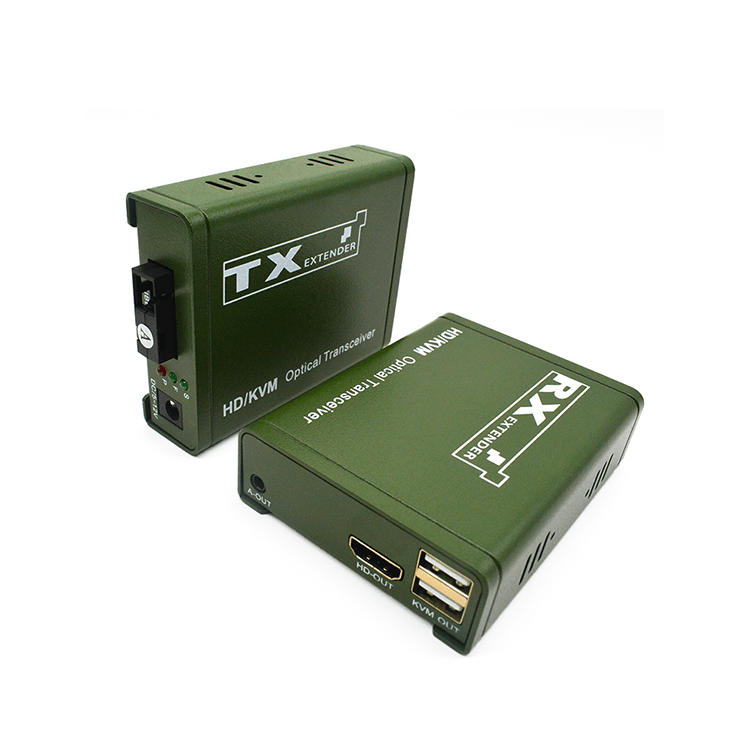

M-HF300U 非压缩HD+KVM光纤延长器

产品简介

M-HF300U光纤延长器通过单根光纤非压缩长距离地传输高清视频信号，发送端支持本地环输出，支持KVM功能，
能够使用键盘鼠标操作远端设备，支持内嵌式音频输入及输出，能够适应多种复杂的应用环境。

该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HD信号延长方式。

产品特点

1. 通过光纤非压缩长距离地传输HD视频和音频信号，可达20公里可选（标配3公里）

2. 高清视频信号分辨率最高可达到1920*1200P@60Hz；1600X1200@60Hz

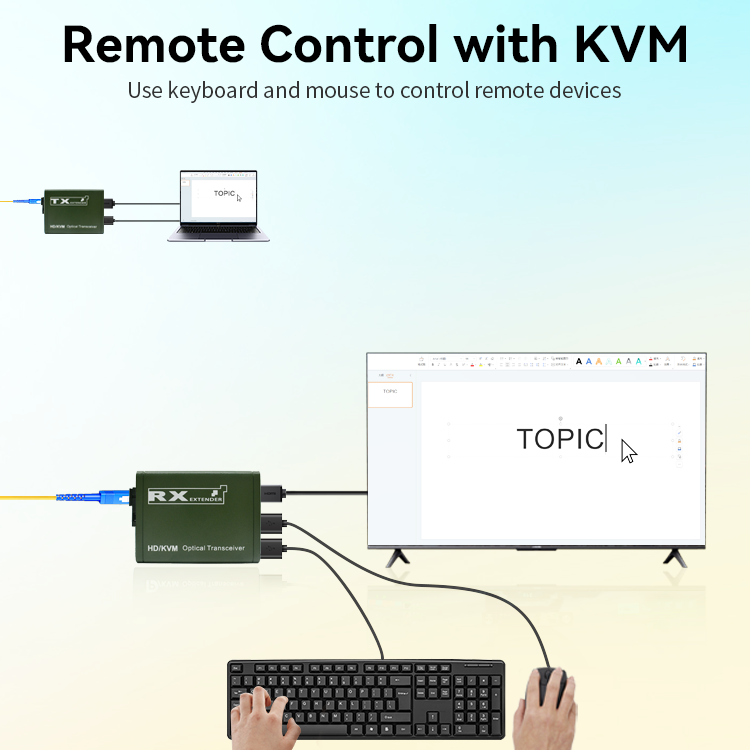

3. 支持KVM功能，能够使用键盘鼠标操作远端设备

4. 支持单向内嵌式独立音频输入及分离音频输出

5. 兼容HD 1.3标准

6. 符合HDCP 1.2标准 – 高带宽数字内容保护技术

7. 能够自动识别和配置各种显示模式

8. 内置自动均衡系统，画面流畅，清晰，稳定

9. 内置ESD静电保护电路，全方位保护系统安全

10. 安装简单方便，即插即用，无需设置

技术参数

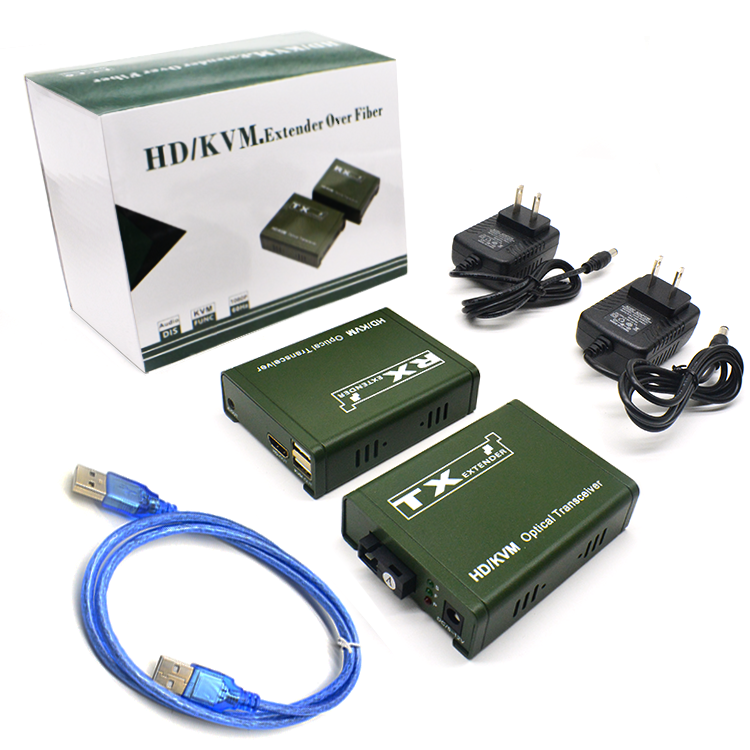

包装展示

1. HD延长器发送端  x1台

2. HD延长器接收端  x1台

3. USB线  x1条

4. 电源适配器  x2个

5. 用户手册  x1本

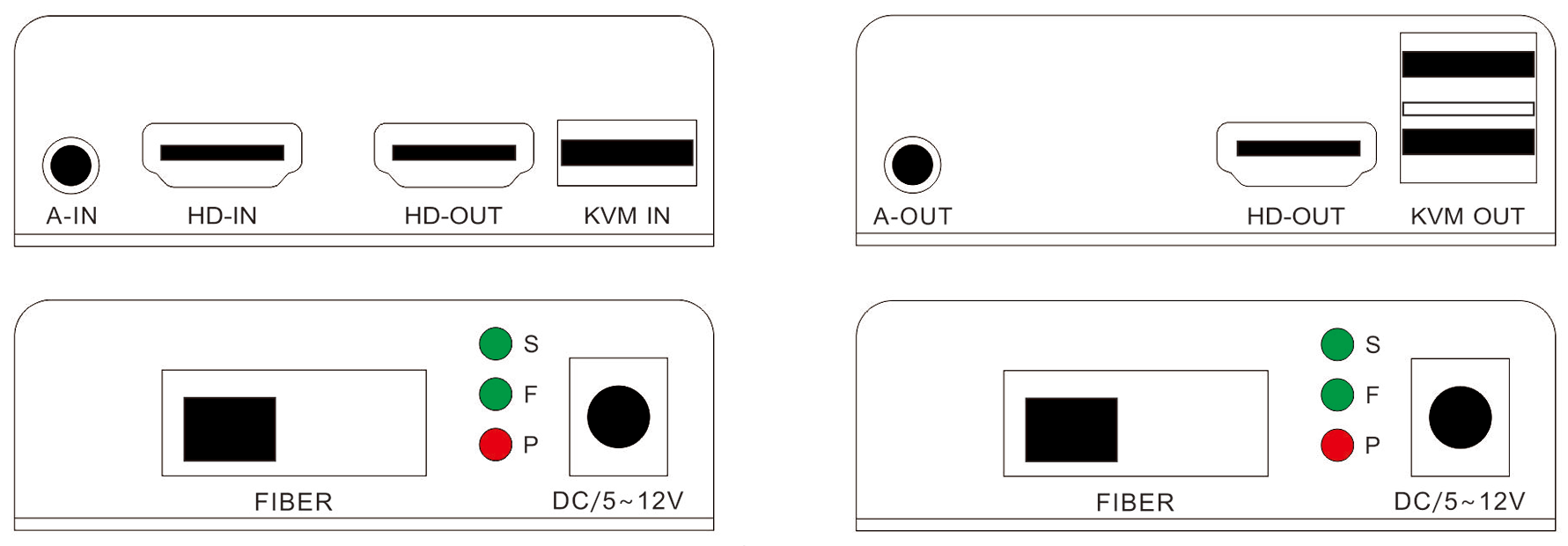

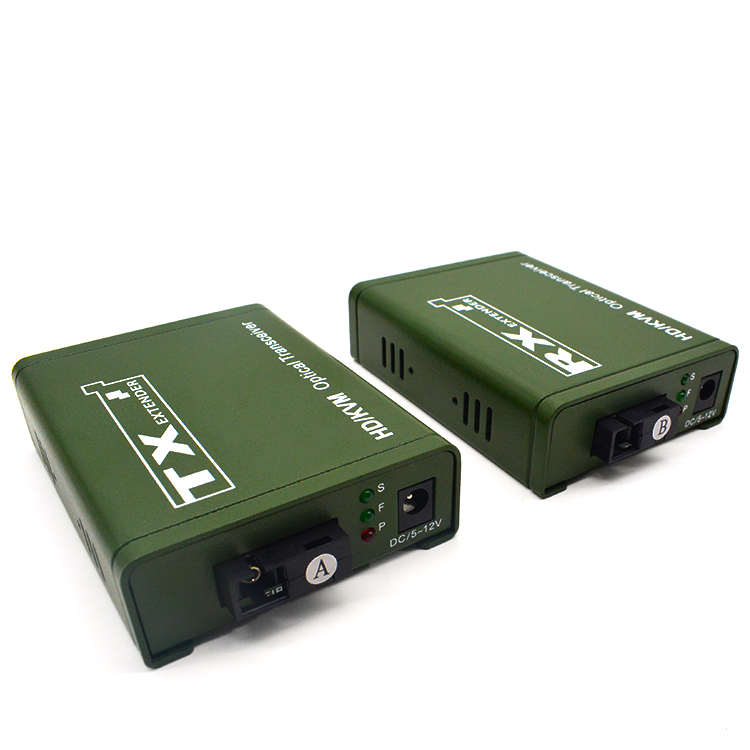

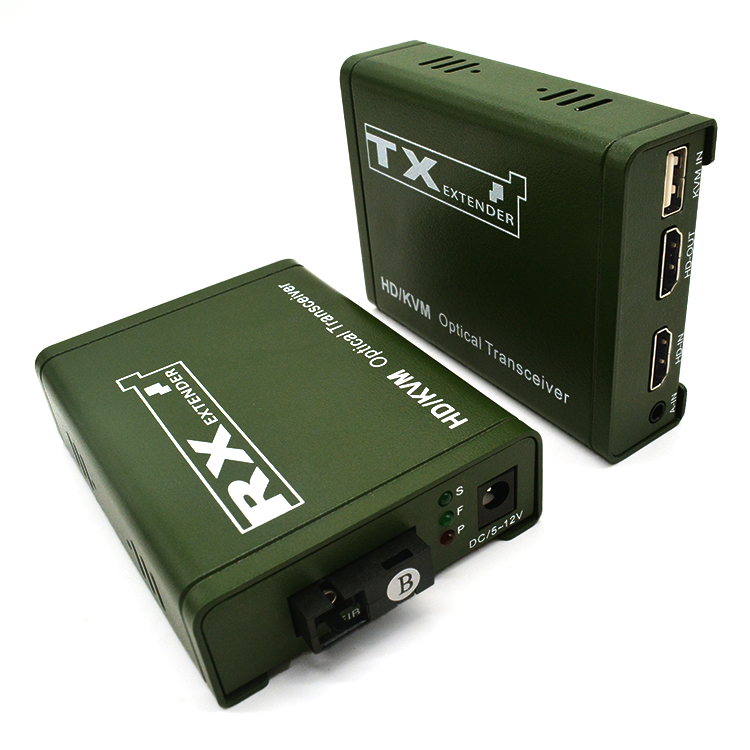

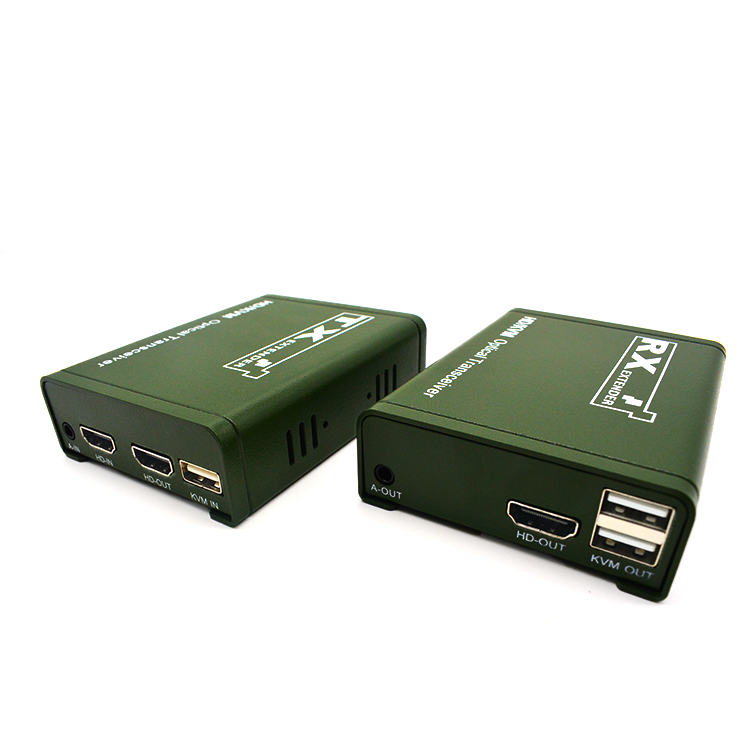

接口说明

TX（发射端）                                                                   RX（接收端）

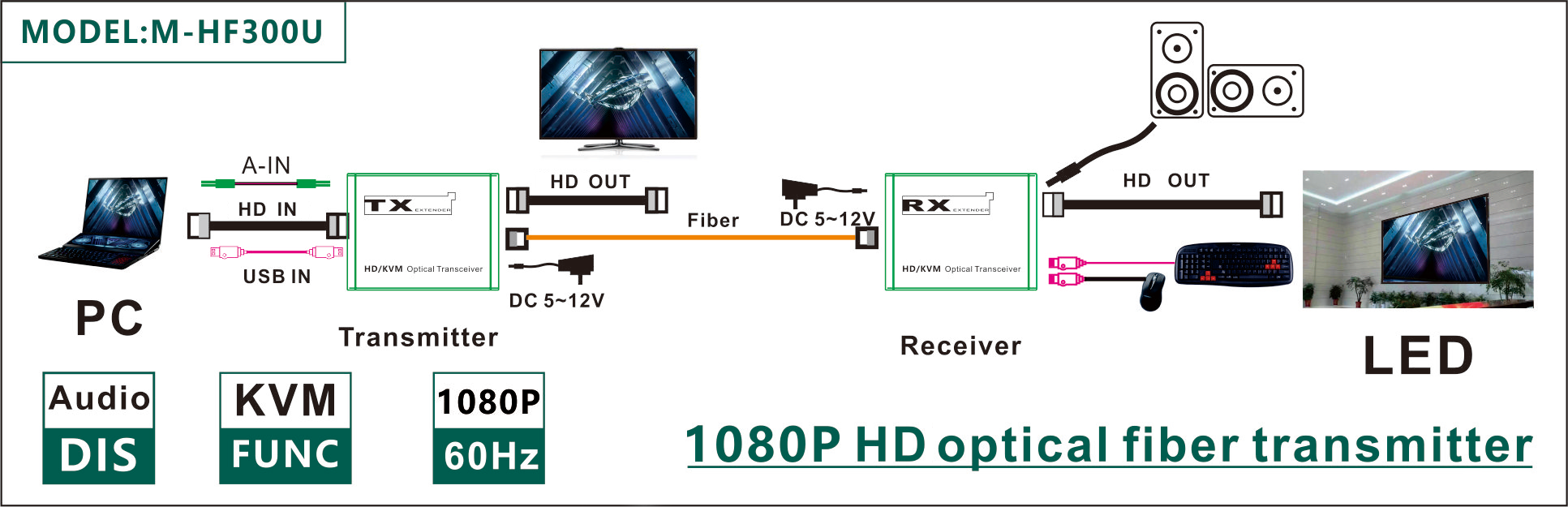

安装步骤

1、将HD信号源接入HD延长器发送端的input，output连接显示设备（如高清电视机、拼接屏；投影机等）；

2、将HD延长器接收端连接到显示设备（如高清电视机、拼接屏；投影机等）；

3、使用单模光纤连接发送端与接收端的光纤接口；

4、使用一根3.5公对公音频线连接音频输入端或输出端，实现接口相接；

5、使用USB线将发送端的键盘鼠标信号连接至电脑主机或DVR、NVR，键盘鼠标连接至接收端；

6、将发送端和接收端接上电源，当指示灯正常亮起（P常亮；S常亮；F快闪），系统正常运行。
