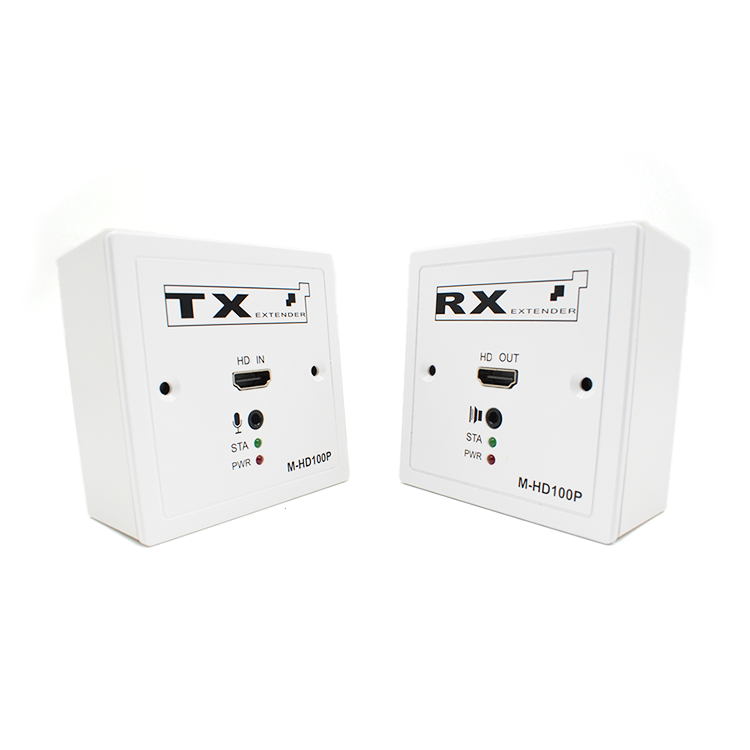

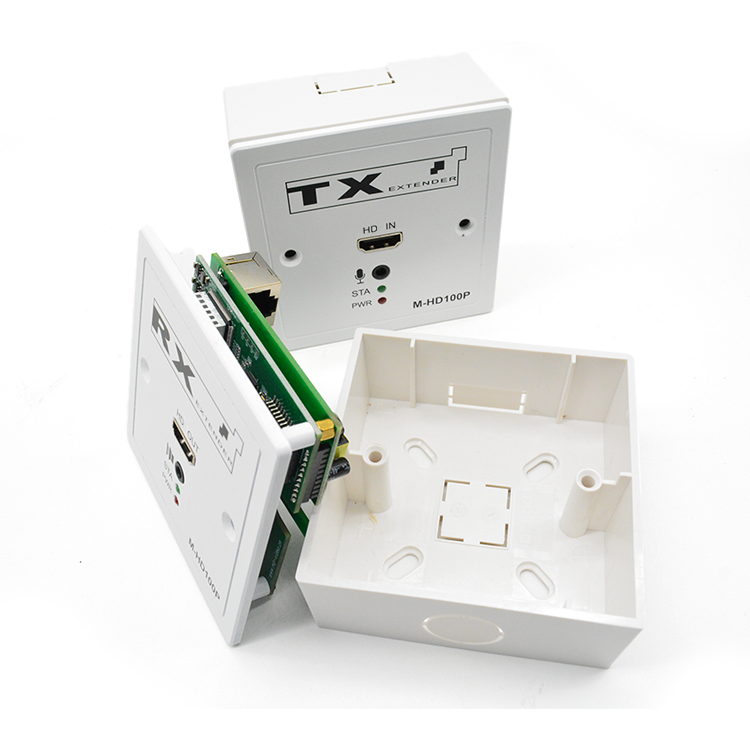

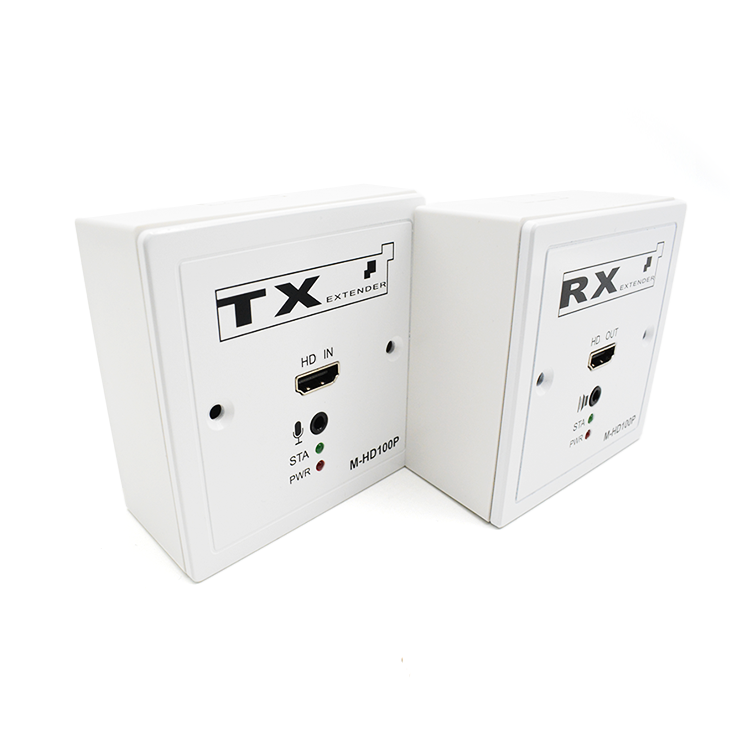

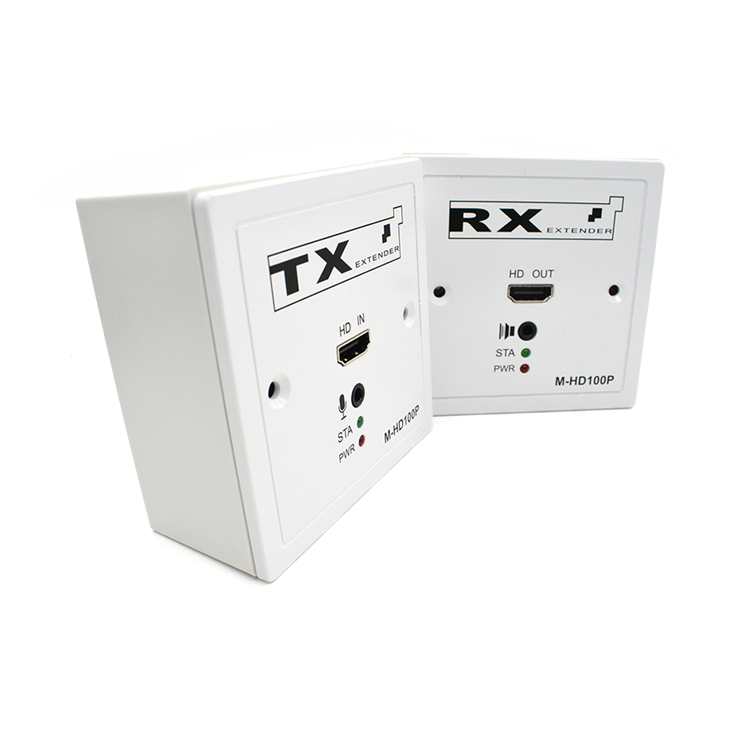

产品简介
M-HD100P（86面板）延长器采用H.264压缩编码方式单根网线长距离地传输高清视频信号，发送端支持独立音频输入，
接收端支持独立音频、视频输出；能够适应多种复杂的应用环境。
该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HD信号延长方式。
产品特点
1、采用H.264压缩编码方式传输HD视频和音频信号，可以通过交换机多级串联；
2、高清视频信号分辨率最高可达到1920*1080P@60Hz；1600*1200@60Hz；

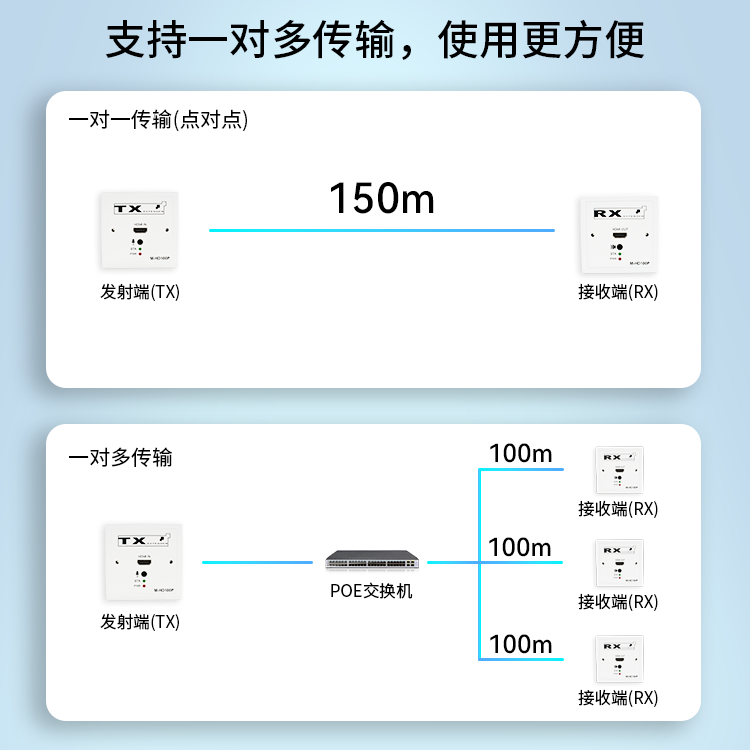

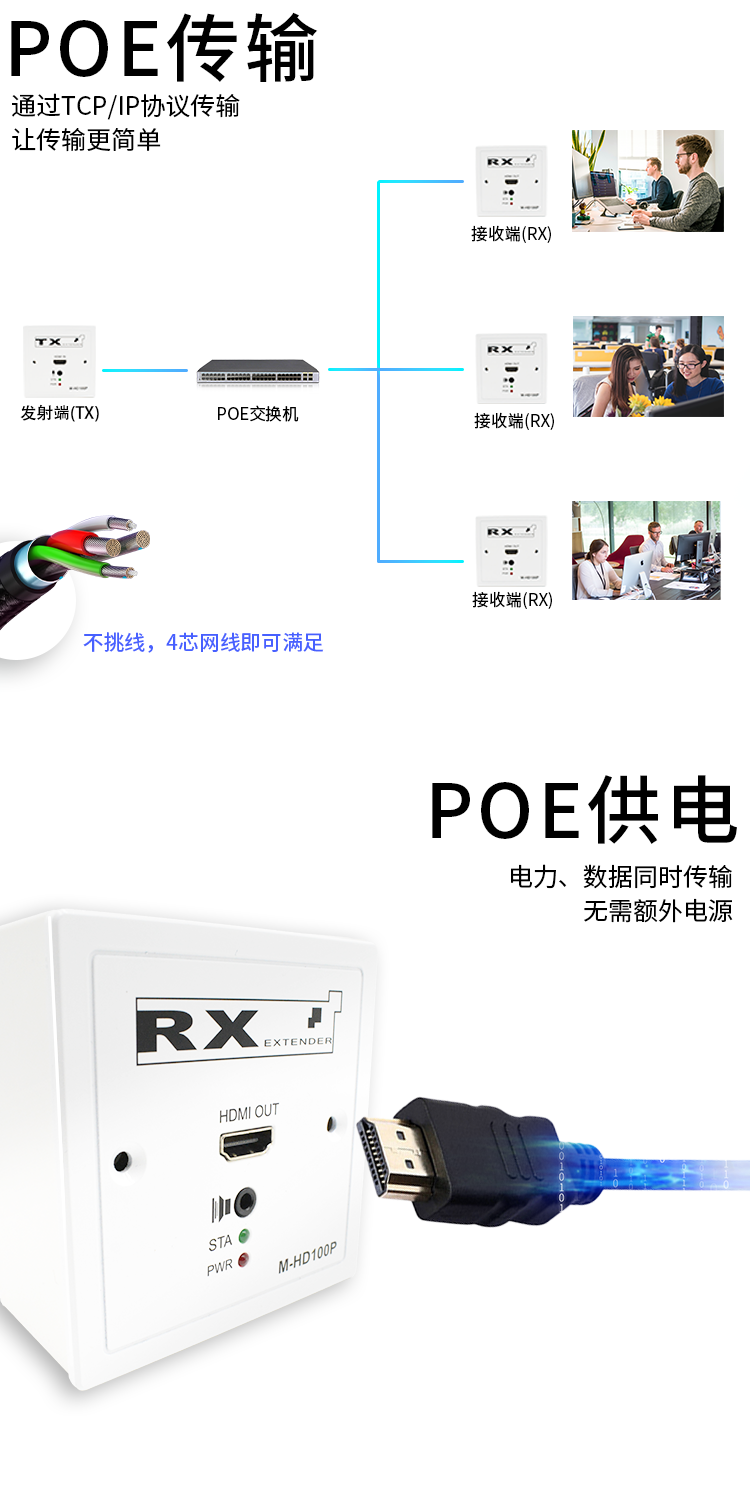

3、采用标准的TCP/IP协议，可搭配以太网POE交换机实现一对多的应用；

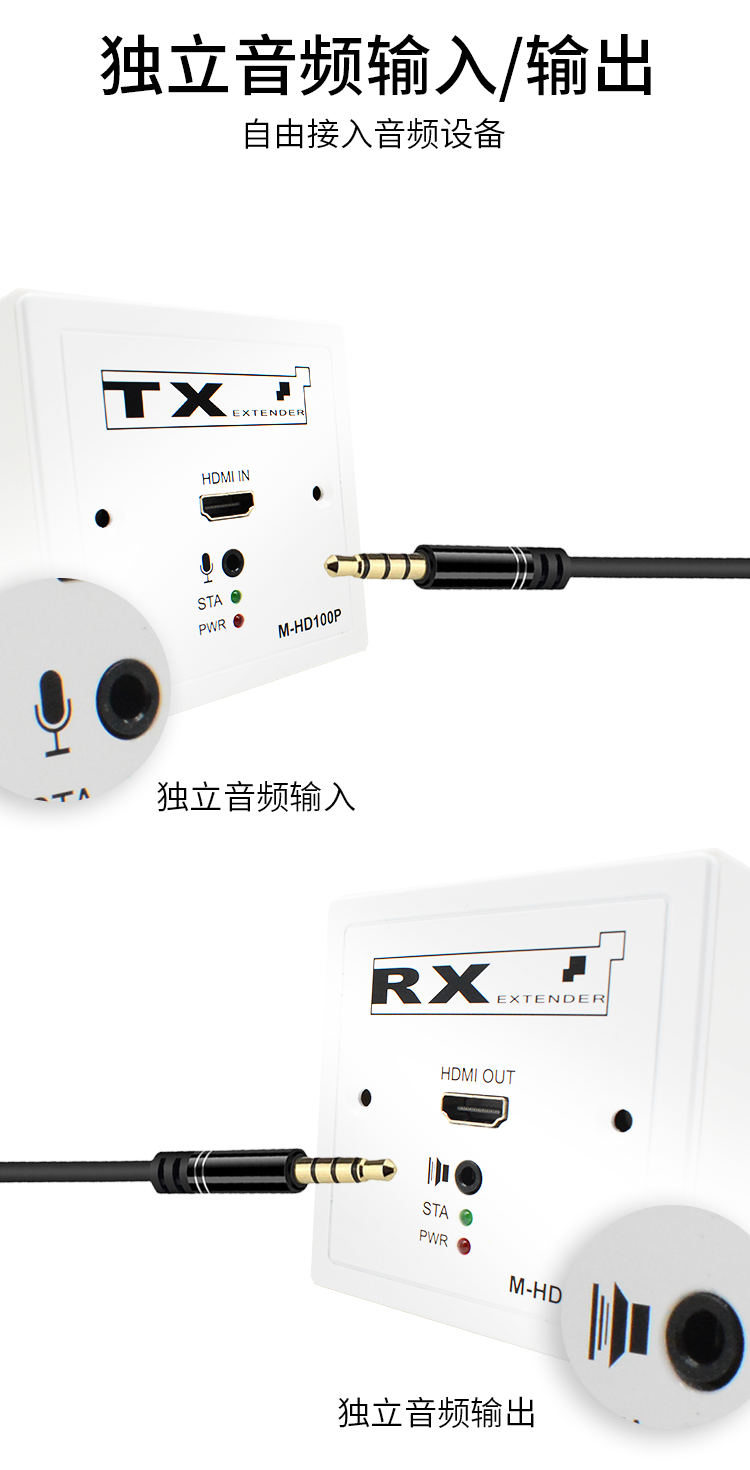

4、支持独立音频；视频输入/输出；
5、兼容HD 1.3标准；
6、符合HDCP 1.2标准 – 高带宽数字内容保护技术；
7、能够自动识别和配置各种显示模式；
8、内置自动均衡系统，画面流畅，清晰，稳定；
9、内置ESD静电保护电路，全方位保护系统安全；

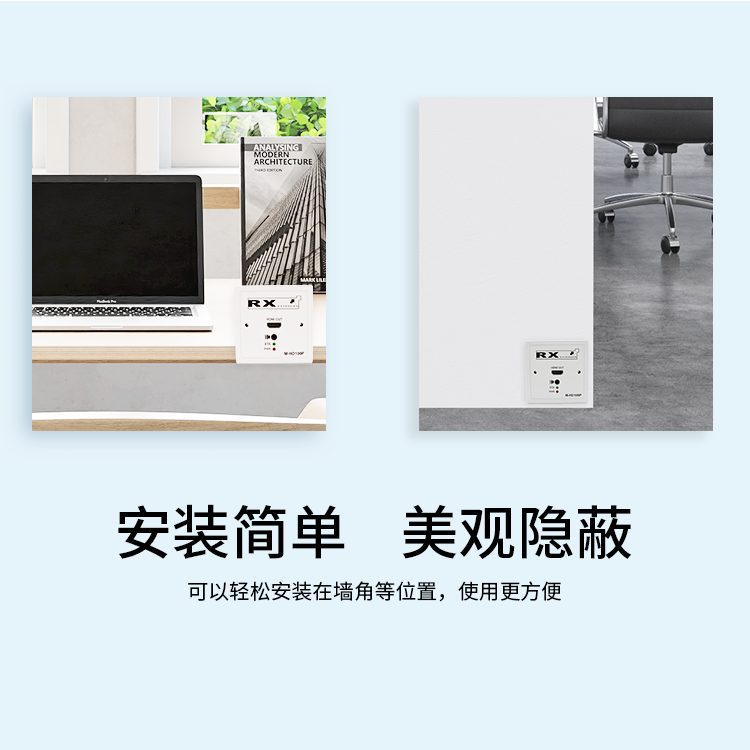

10、安装简单方便，即插即用，无需设置
技术参数
参数名称 | 详细说明 |
视频 | 支持协议 | HD 1.3; HDCP 1.2 |
| 压缩编码方式 | H.264 |
| 像素带宽 | 165MHz，全数字 |
| 接口带宽 | 总带宽4.95Gbps |
| 支持分辨率 | 640X480@60Hz; 800X600@60Hz; 1024X768@60Hz; 1280X720@50Hz; 1280X720@60Hz; 1280X768@60Hz; 1280X800@60Hz; 1280X960@60Hz; 1280X1024@60Hz; 1360X768@60Hz; 1400X1050@60Hz; 1440X900@60Hz; 1600X1200@60Hz; 1680X1050 @60Hz; 1920X1200@60Hz; 1920X1080i @60Hz ; 1920X1080 @50Hz; 1920X1080 @60Hz |
| 接口 | HD-A |
| 阻抗 | 100Ω |
音频 | 接口 | 3.5mm耳机座 |
| 信号类型 | 内嵌式单向立体声 |
音频 | 接口 | 3.5mm座子 |
| 信号方向 | 单向 |
| 信号类型 | 立体音频 |
其他 | 电源 | DC 12V/1A |
| 最大功耗 | MAX 3W |
| 温度 | 工作温度: -5℃ ~ +70℃ |
| 湿度 | 工作湿度: 5% ~ 90% |
| 尺寸 | 86*86*39mm |

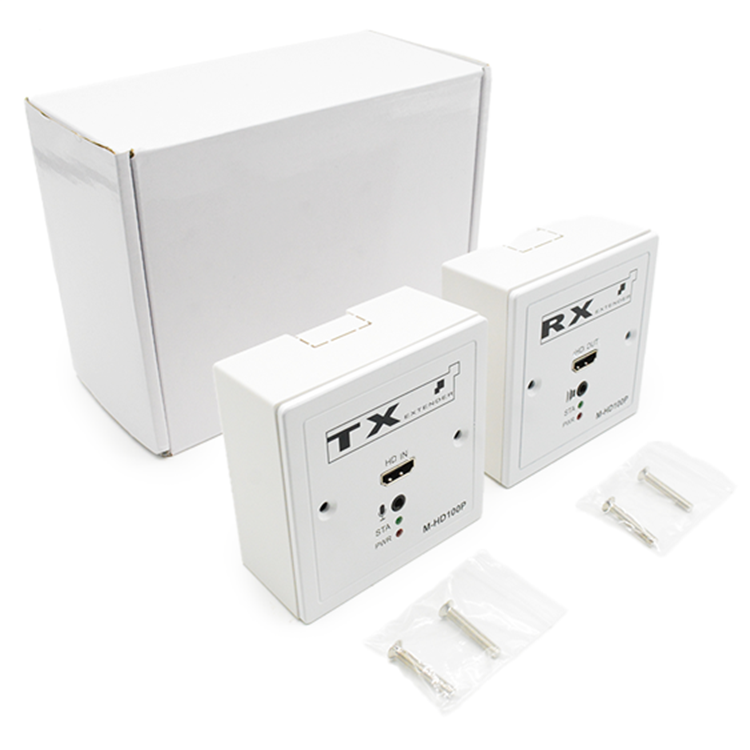

产品包装
1. HD延长器发送端 x1台
2. HD延长器接收端 x1台
3. 发送端3.5转6.5转换线 x1条
4. 用户手册 x1本
