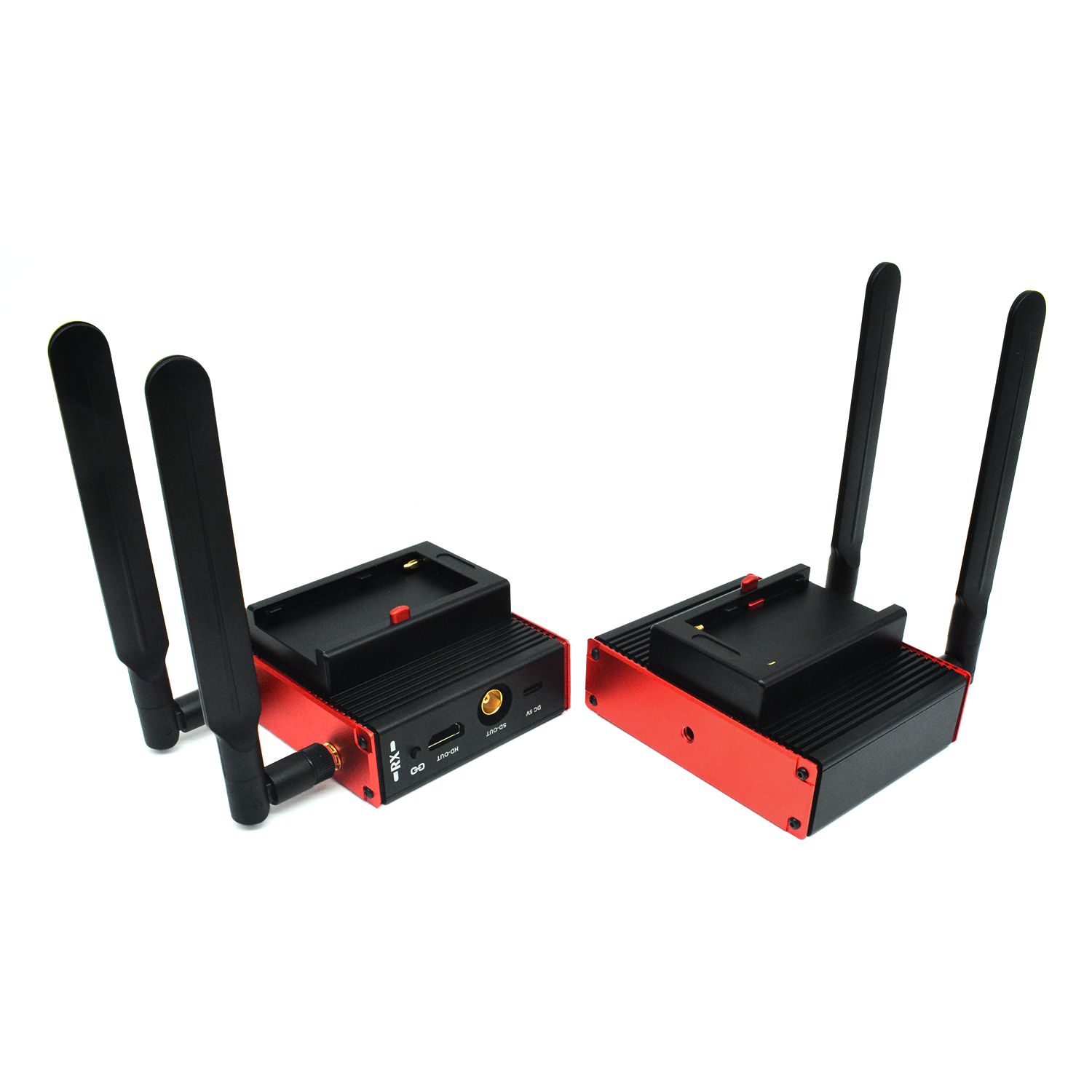

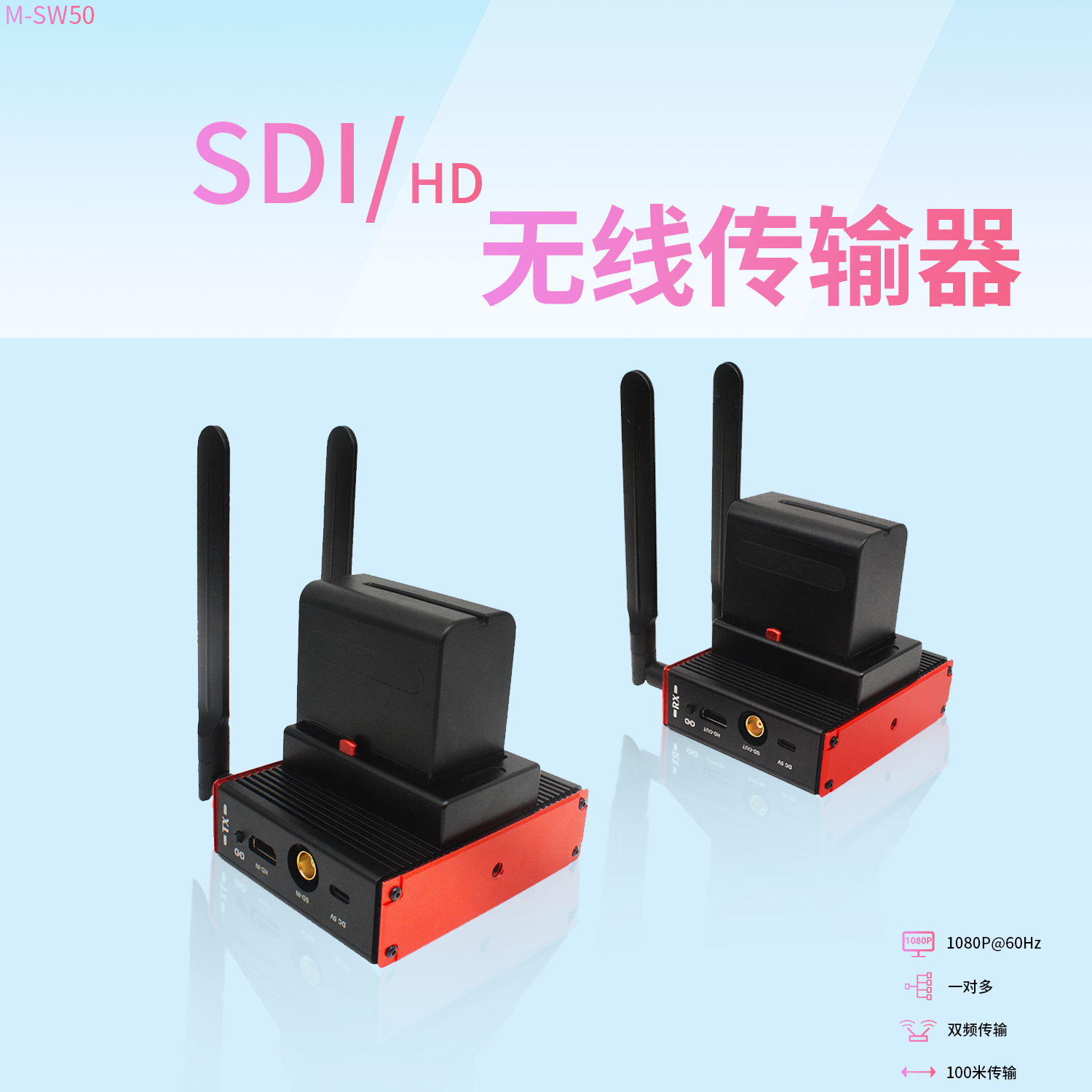

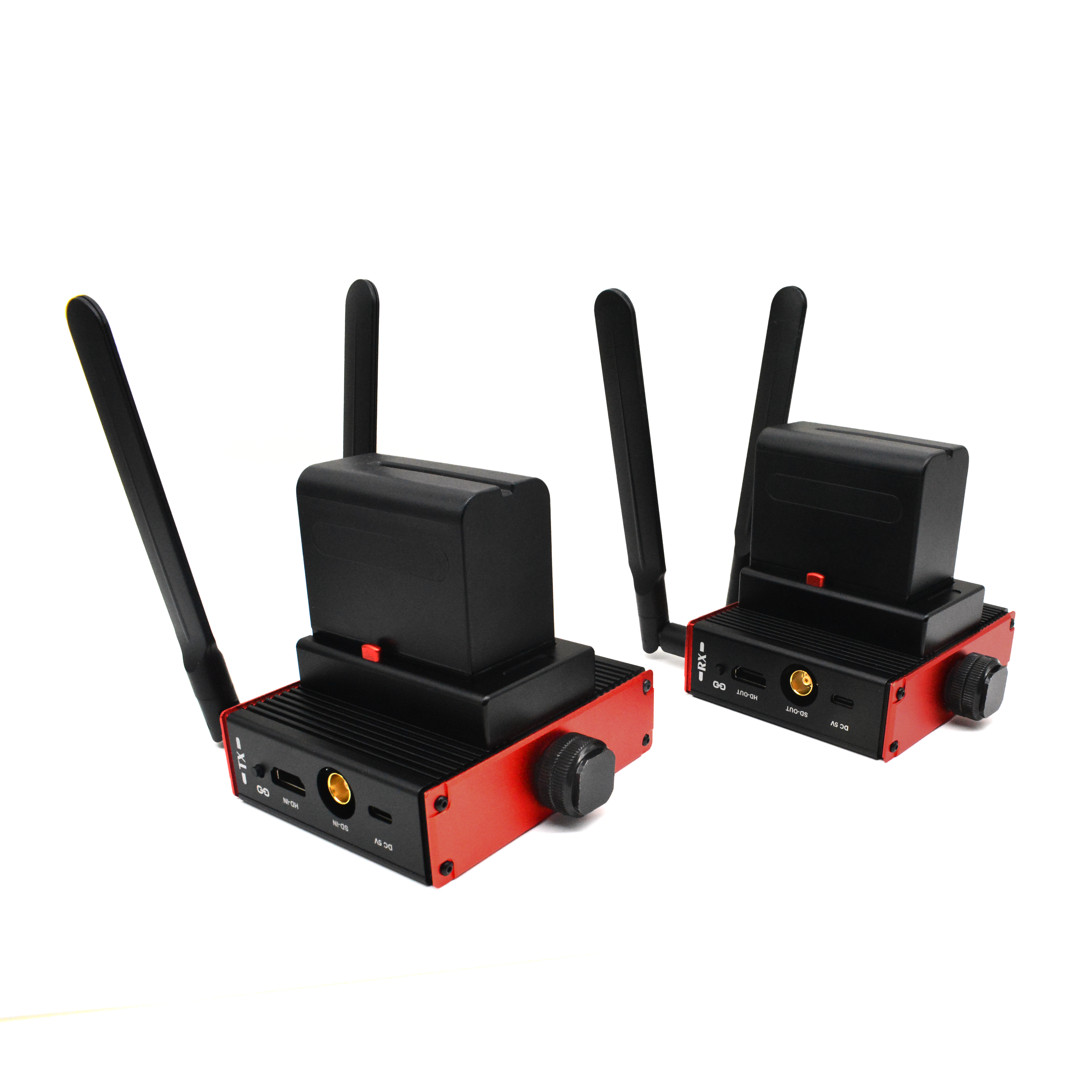

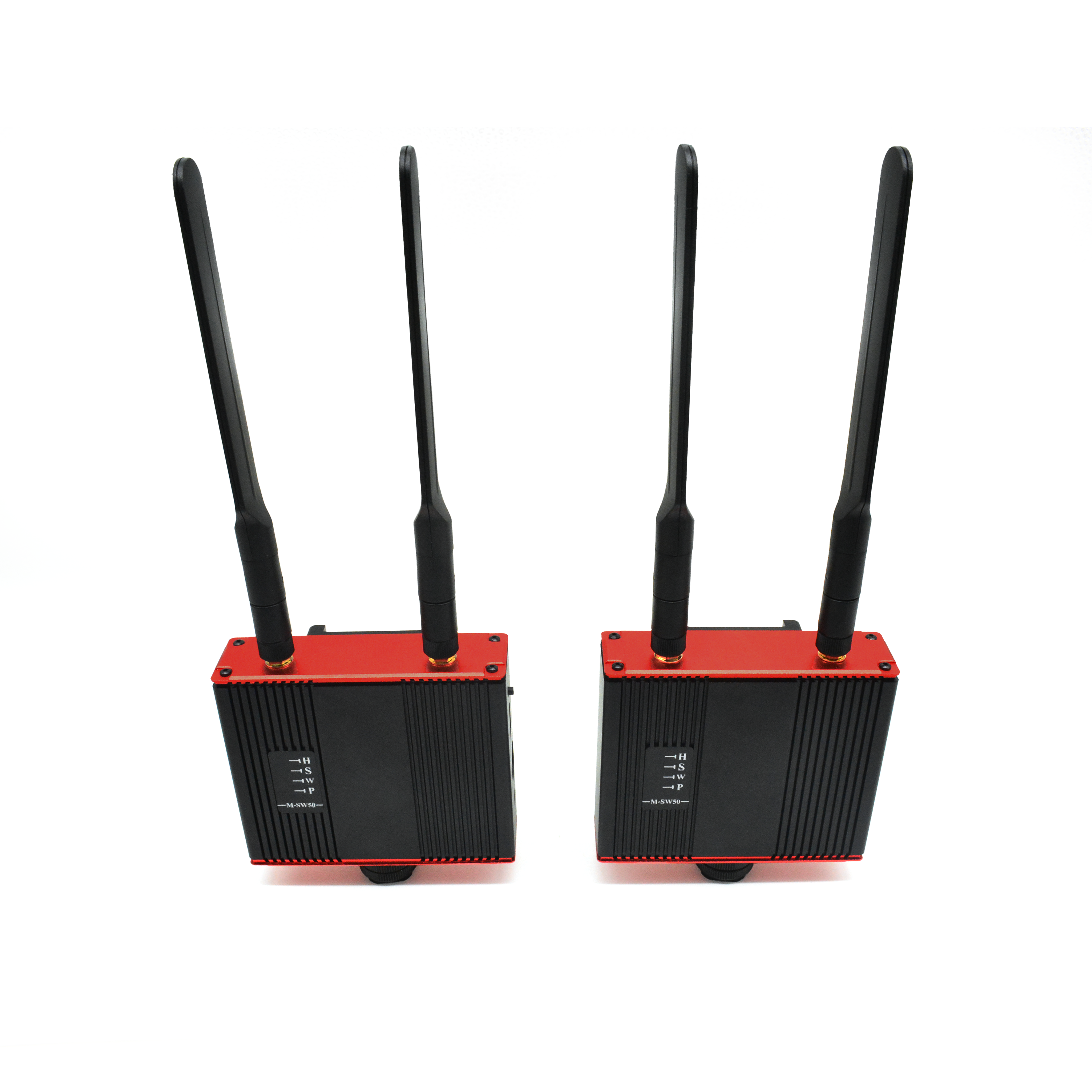

M-SW50 1080P 一对多 可装电池 SDI/HD无线传输器

产品简介

M-SW50无线图传通过双频无线WIFI信号传输高清音视频信号，能够适应多种复杂的应用环境。

该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的SDI/HD
信号延长方式。

产品特点

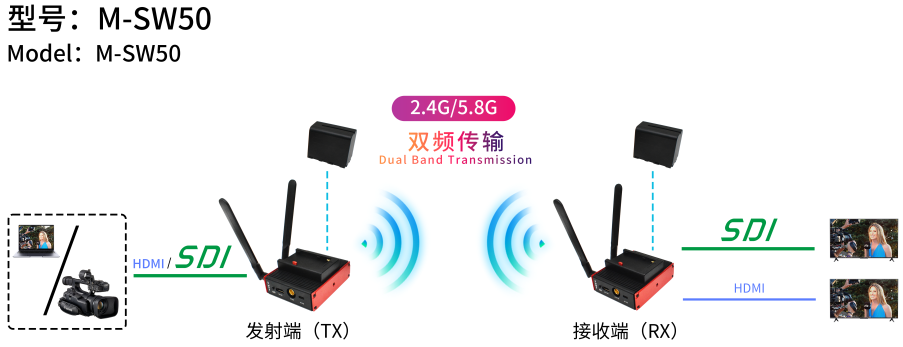

1. 通过双频2.4G/5.8G无线WIFI传输SDI/HD视频和音频信号，最远可达100米；

2. 高清视频信号分辨率最高可达到1920*1080P@60Hz；

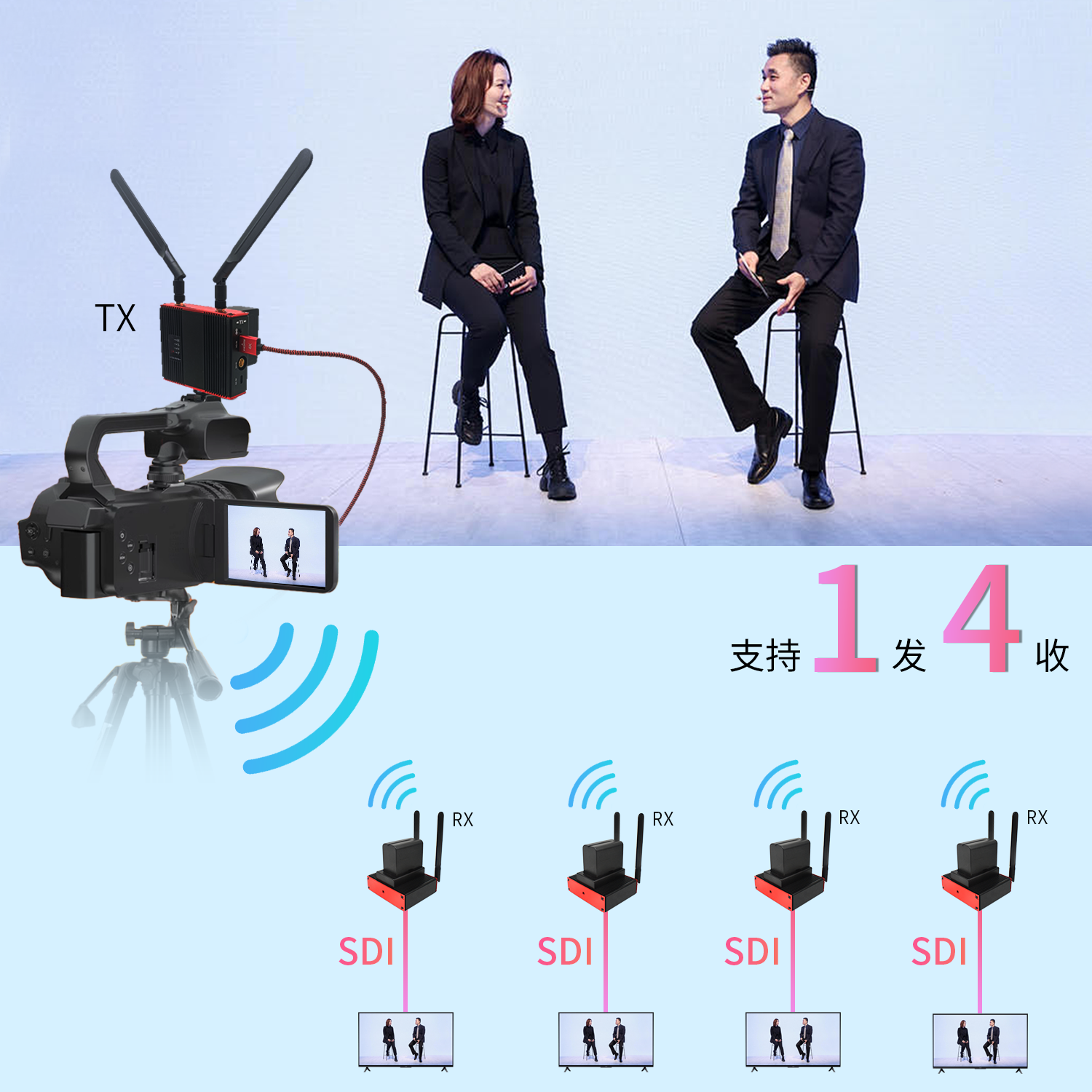

3. 支持一发一收，最多可支持一发四收；

4. 采用专用格式H.265来压缩和解压视频，有效提高传输效率，使播放更加流畅；

5. 传输码流：4Mbps~8Mbps；

6. 采用GENNUM视频处理技术，具有更高兼容性；

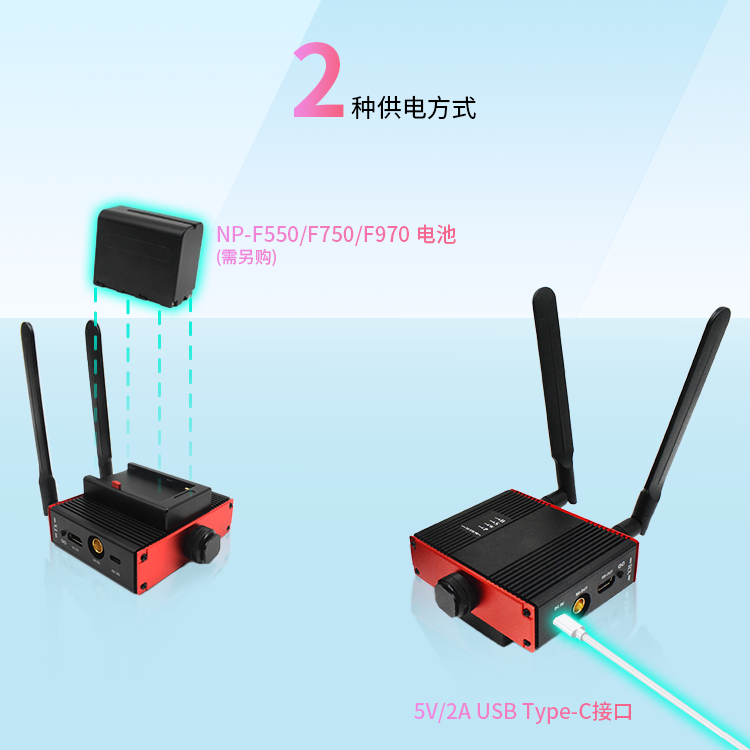

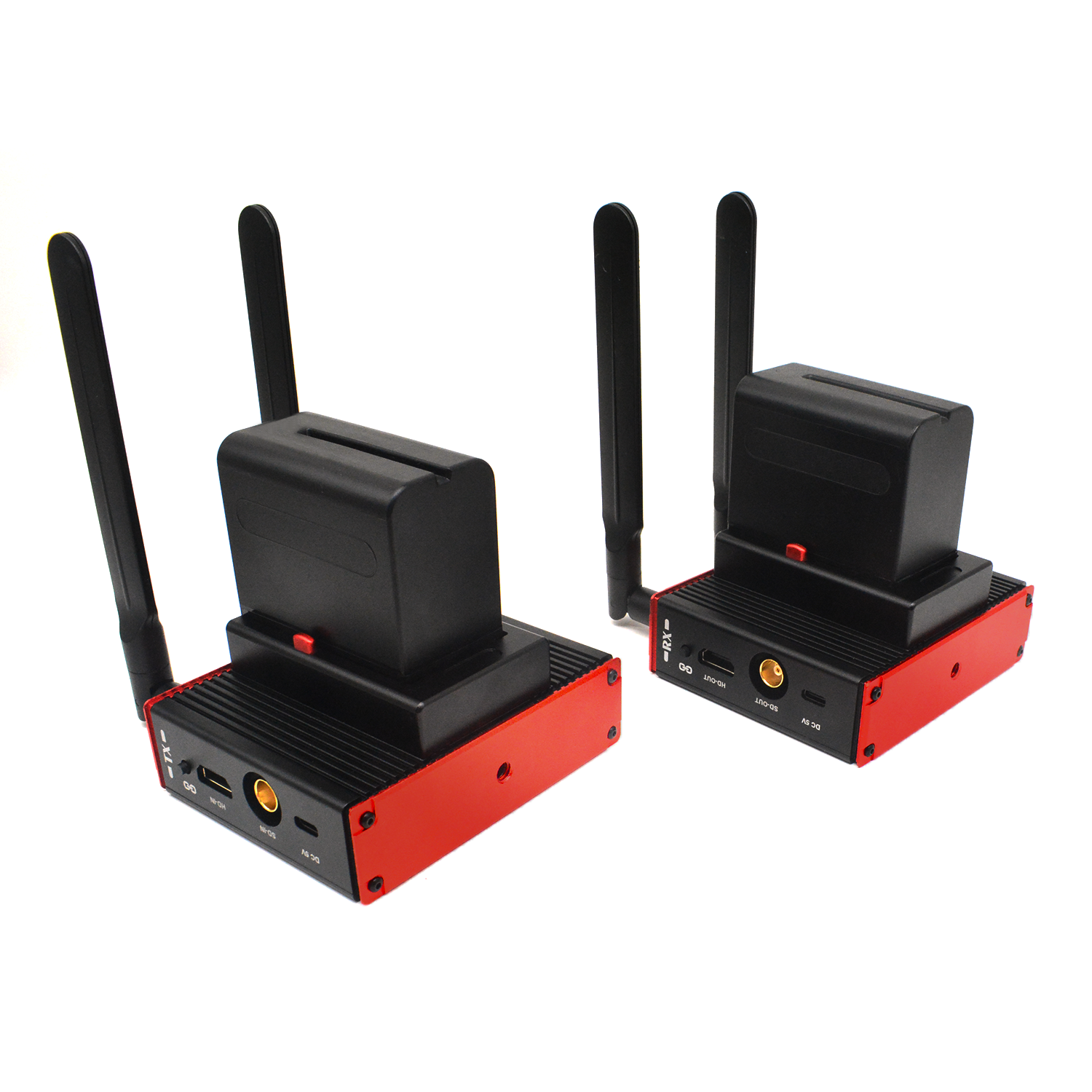

7. 支持NP-F系列电池：NP-F550（2400mah）；NP-F750（4400mah）；NP-F970（6600mah）；

8. 内置ESD静电保护电路，全方位保护系统安全；

9. 安装简单方便，即插即用，无需设置。

技术参数

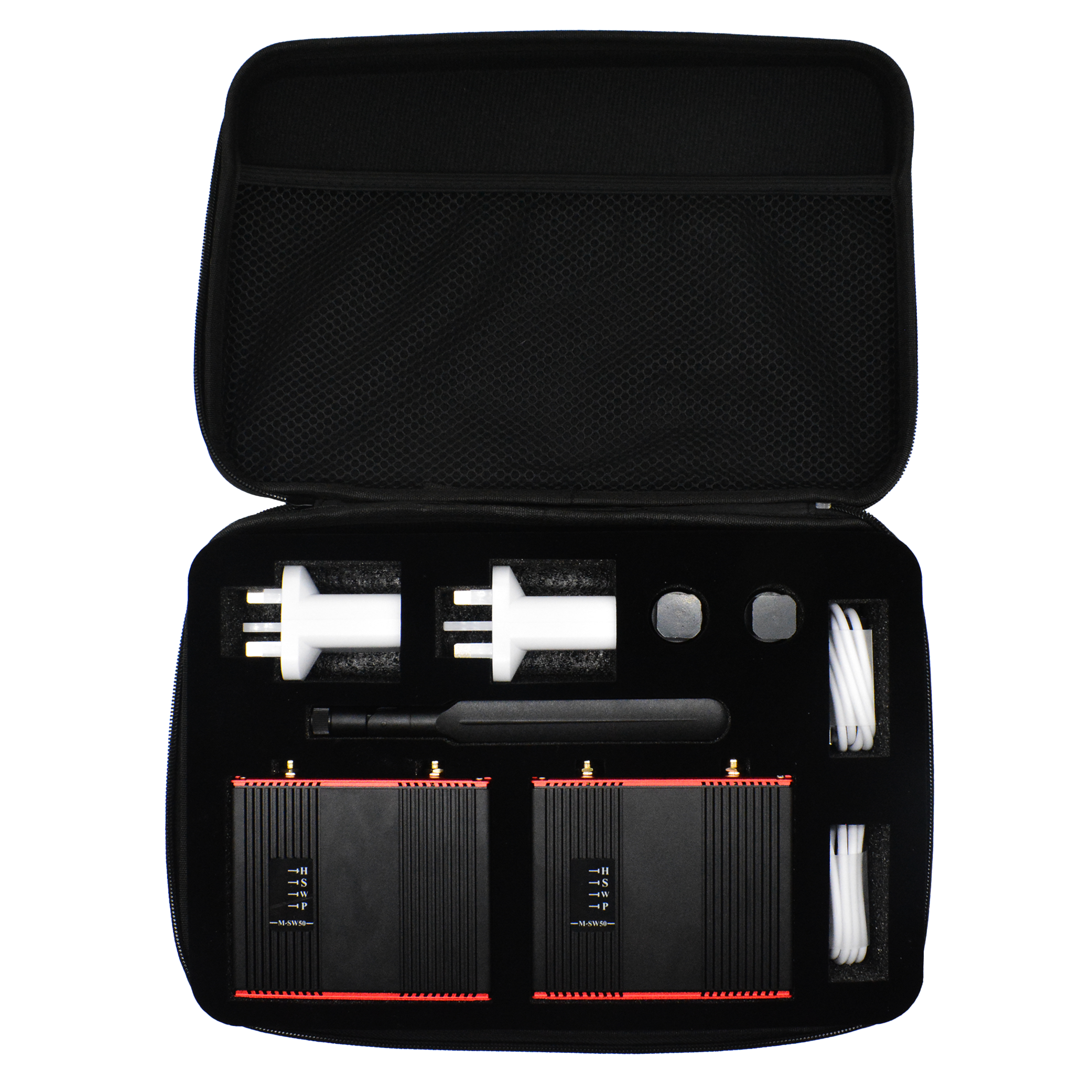

产品包装

1. 发送端 ------ x1台

2. 接收端 ------ x1台

3. 天线 ------ x4根

4. 电源适配器 ------ x2个

5. SDI线 ------ x1条

6. 用户手册 ------ x1本

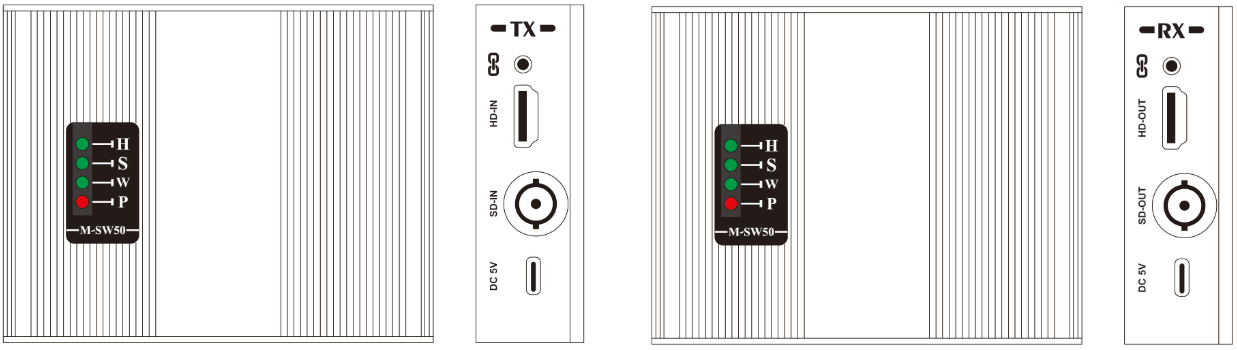

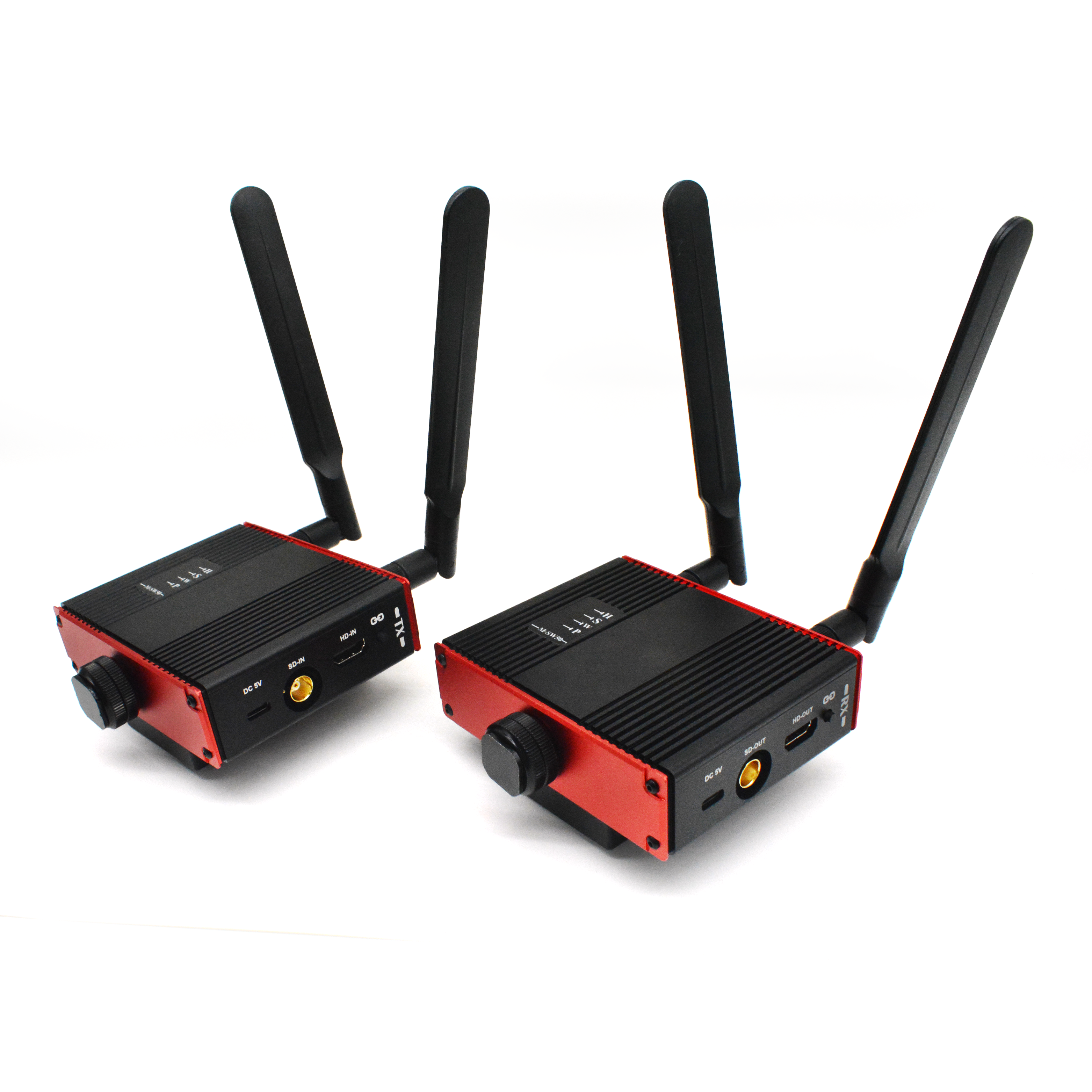

接口说明

TX（发射端）                                                               RX（接收端）

端口名称	功能描述
SD IN/HD IN、SD OUT/HD OUT	SDI/HD 输入/输出
DC/5V	USB Type-c 电源输入
	配对/通道切换
指示灯名称	功能描述
H（HD）	连接指示灯（长亮）
S（SDI）	连接指示灯（长亮）
W（WIFI）	WIFI指示灯（快闪：连接成功；长亮：没连接上）
P（电源）	电源指示灯（长亮）

安装过程

1、将TX接上电源，P/W同时亮起；连接对应的SDI/HD信号源（只能认其中一路信号；默认输入SDI）

2、将RX接上电源；P/W同时亮起；连接对应的SDI/HD显示器；可以同时输出SDI跟HD显示

3、将发送端和接收端接上，当指示P灯长亮，W灯快闪；对应接口S/H灯亮起；系统正常运行。

配对方式

a.一对一时工厂出货前配对好，不需要另外配对；

b.一对多时需要按以下步骤配对：

1. TX和RX分别上电，等待10-20秒，TX和RX的P（红灯）和W（绿灯）长亮；通电的状态下，分别按着TX和RX的
    配对键直到W灯快闪

2. 用HD线连接RX的HD-OUT和TX的HD-IN(注意：HD线先接RX，再接TX)，此时，RX的W（绿灯）会从闪烁
    转为长亮，TX的W（绿灯）闪烁，WIFI配对成功

3. 配对时RX的W一直闪烁超过5秒，可能配对失败，请断电，按流程重新配对

*4.（重点）配对成功后，重新上电，拔掉配对时的HD线，正常连接使用

故障排除

a.当RX跟TX没有连接上WIFI信号时，显示器会提示 “Searching TX”；

b.当TX跟RX已连接，但TX没有检测到HD输入信号时，会提示 “Check TX’s input signal”；

c.当出现不支持的分辨率时，会提示 “Not supported, change source resolution！”
