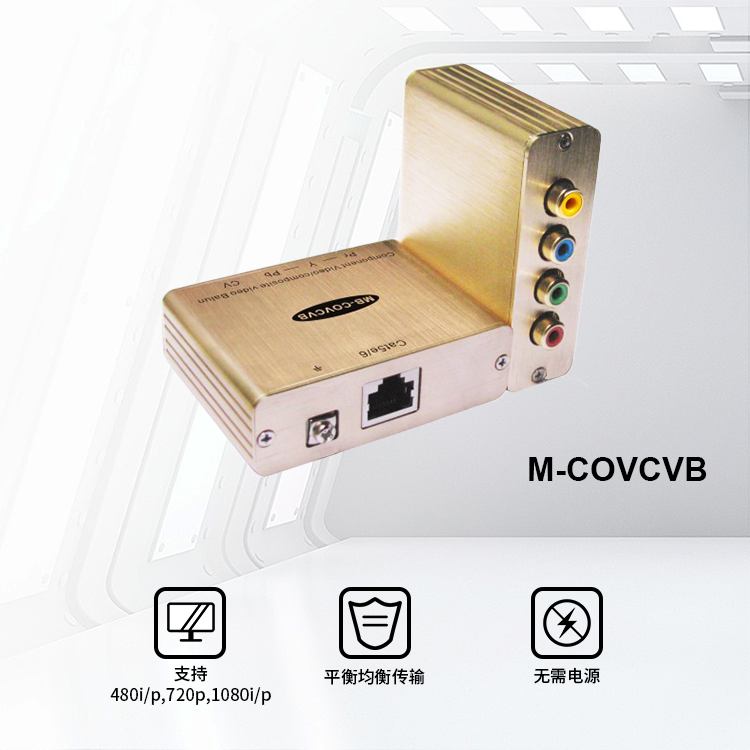

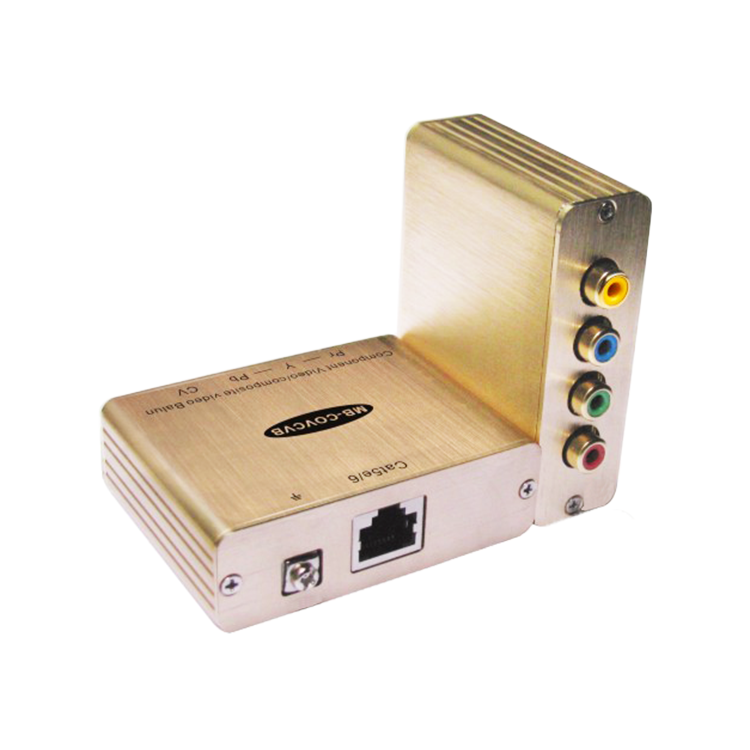

产品简介
M-COVCVB是一款高清色差分量视频/复合视频信号双绞线延长设备，该设备有用高保真还原图像色彩能力，
支持480i/p、720p、1080i/p等高清格式及多种同步方式的显示设备。
此设备传输距离可达305米,复合视频可达350米,可应用于游戏机高保真分配显示，高清数字机顶盒，高清晰
多媒体电脑演示，HI-FI家庭影院，大屏幕投影视频会议，公共视频广播系统，远程多媒体教育、教室医疗、
高保真平板视频媒体广告传输演示等等。
该设备采用特有的平衡均衡特性阻抗转化传输技术，具有强的抗干扰、EMI能力。能够有效解决由于视频传输
线过长或地电位差环路电流等原因造成的显示设备显示颜色失真，消除图象文字发虚、重影、拖尾等现象，该
产品适用于各种不同距离的延长应用领域。
产品特点
1. 采用平衡均衡传输方式，抗共模干扰能力强
2. 内置品牌ESD器件，能够有效保护端口
3. 支持色差分量视频格式：480i/p,720p，1080i/p
4. 成本低、布线灵活、移动方便
5. 无源要求、全天侯连续工作，性能稳定可靠
6. 音频矩阵切换器，音频分配器，音频分配放大器，助推器，音响，麦克风，家 庭影院，DVD光盘，录像机，
摄像机，混音器，和其他商业或费者模拟设备。
7. 传输距离可达305米,复合视频可达350米
8. 无源要求、全天侯连续工作，性能稳定可靠
技术参数
功能描述 | 色差分量视频/复合视频传输器 |
适用范围 | 高清游戏机显示、电子公告板、多媒体传媒广告、高清摄像头监控、高清视频会议系统、高清视频矩阵、大屏幕拼接系统、家庭影院、高端家用数字高清机，顶盒等应用场合 |
混合视频 | 色差分量视频 |
带宽 | 0-6M HZ | 0-60M HZ |
信号峰值 | 1.1Vp-p | 1.1Vp-p |
输入输出阻抗 | 75欧 @ 1 MHz | 75欧 @ 1 MHz |
每对双绞线插入损耗 | 小于2dB | 0.1 dB@0.1 MHz |
回波损耗 | 大于15dB | 大于15dB |
共态抑制比 | 大于40dB | 大于40dB |
传输距离 | 350米 | 480i/p: 305米 720p，1080i/p：152米 |
信号结构 | Pins 4(R) &5(T) | Red (Pr): Pins 7(R) & 8(T) Green (Y): Pins 3(R) & 6(T) Blue (Pb):Pins 1(R) & 2(T) |
标准双绞线特性 | 特性阻抗：100 欧 分布电容 20 pf/ft 衰减：6.6 dB/305m @1 MHz |
接口特性 | 4个RCA母头:红绿蓝黄 1个RJ45网口 |
适用温度 | 工作温度:0-55°C 贮存温度：-20°- 85°C 湿度: 0-95% |
外壳材料 | 铝合金 |
体积(包装) | 155mm*80mm*60mm |
重量 （单位：1对） | 260g |

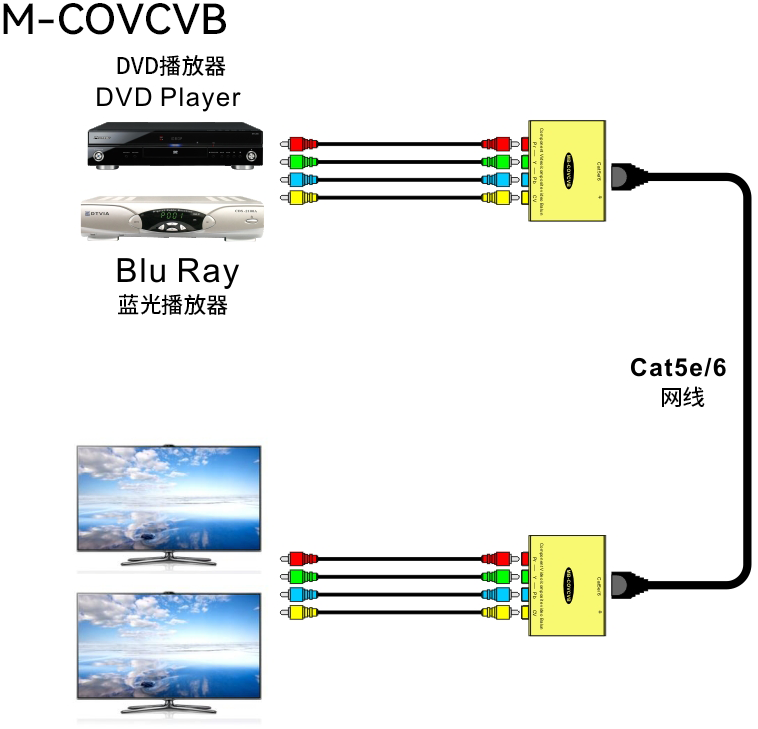

应用场景
舞台、场地、摄像机、视频制作、讲台演示系统等。
