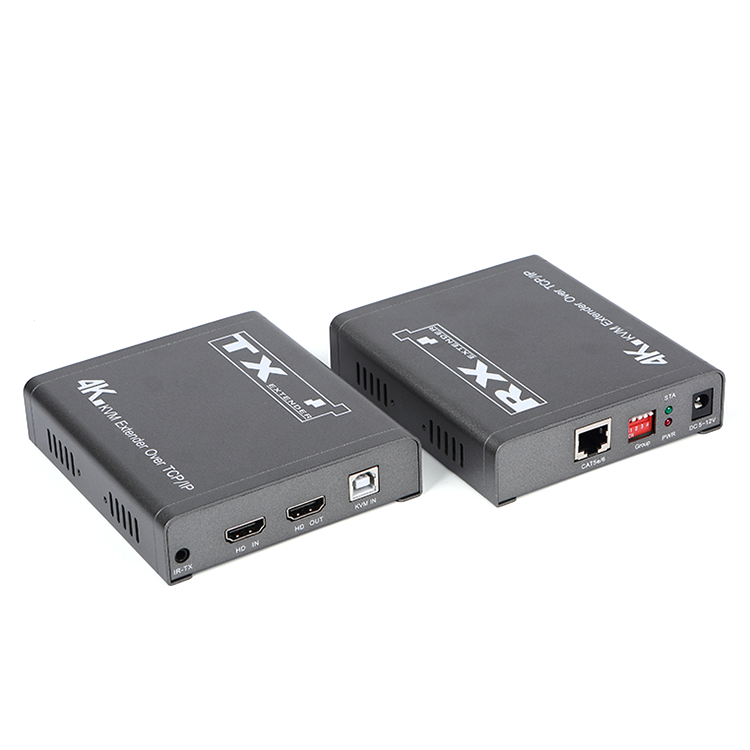

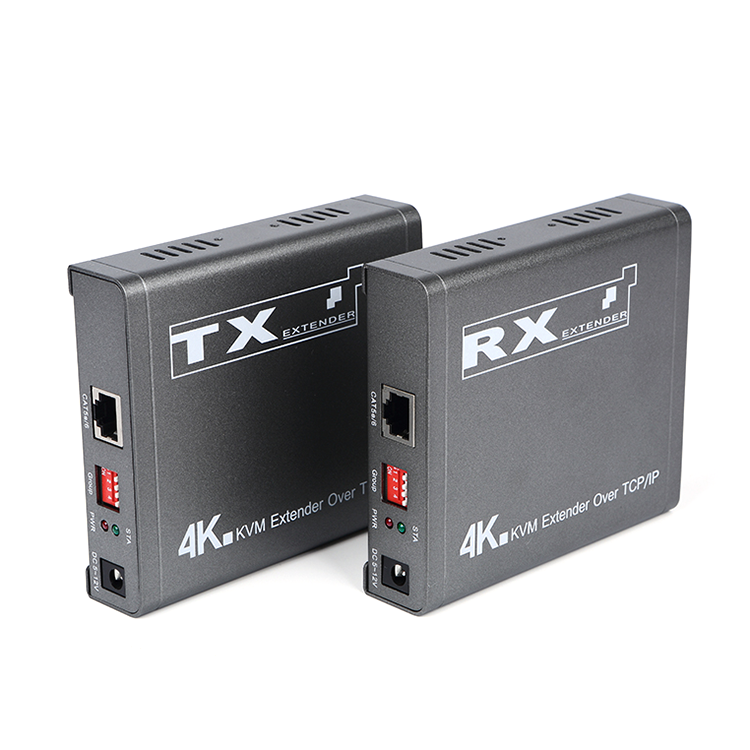

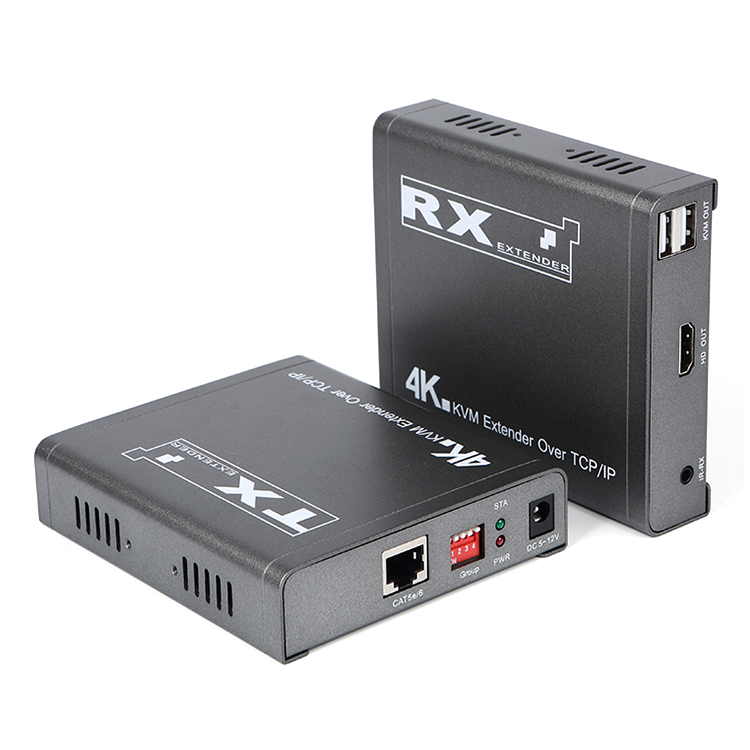

M-HK200U
产品简介
M-HK200U HD延长器符合标准的以太网TCP/IP协议,并使用H.265技术,是一款高质量的延长器。
它能够通过网线实现远距离的高清音视频信号传输,且可以实现一对多、多对多和多对一功能。
同时,附带的红外操控功能也让远程控制更加简单。
本款产品具有出色的图像处理和传输能力,可以让信号传输更加流畅稳定,是一款性价比高的延长器。

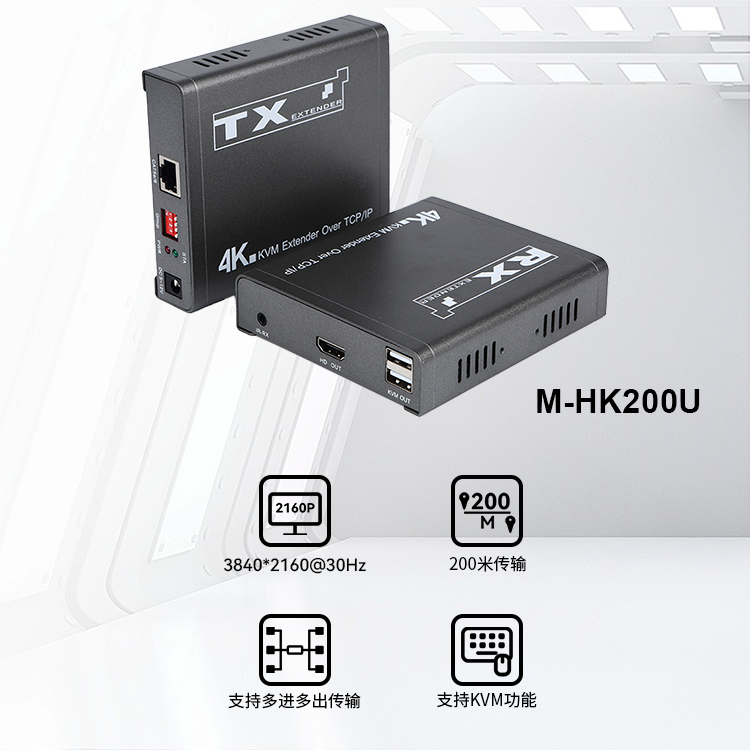

产品特点
1.通过网线长距离传输HDMI视频和音频信号,最远可达200米
2.高清视频分辨率可达3840*2160@30Hz
3.使用H.265技术压缩和解压视频,有效提升视频传输效率,确保播放流畅
4.符合HD1.4标准
5.符合HDCP1.4标准—高宽带数字内容保护技术
6.支持KVM功能,能够使用键盘鼠标远程操控

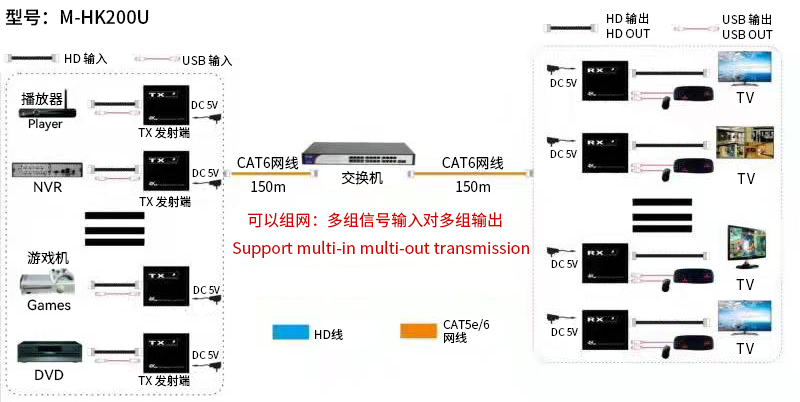

7.支持一对一传输,可也根据不同需求实现一对多、多进多出传输
8.内置自动均衡系统,画面流畅,清晰,稳定
9.内置ESD静电保护电路,全方位保护系统安全
10.安装简单方便,即插即用,无需设置
技术参数
参数名称 | 详细说明 | |
视频 | 支持标准 | HDMI 1.4; HDCP 1.4 |
像素带宽 | 225MHz,全数字 | |
接口带宽 | 总计10.2Gbps | |
最大支持分辨率 | 3840*2160@30Hz 可向下兼容 | |
接口 | HDMI-A 接口 | |
阻抗 | 100Ω | |
推荐HDMI最大输入/输出距离 | 3840*2160@30Hz 分辨率下不超过5米 | |
红外 | 接口 | 3.5mm 立体声音频接口 |
信号方向 | 单向传输 | |
信号类型类 | 数字信号 | |
输入电平载波频率 | 宽带20~60KHz | |
KVM | 接口 | PC 终端:USB-B 迷你USB 键盘鼠标:USB-A标准接口 |
网络接口 | 接口 | 标准 RJ45 接口 |
| Cat5e网线 - 130米; Cat6网线 - 150米 | |
其它 | 电源 | 电源适配器:DC 5/1A |
最大功耗 | 最大 8W | |
温度 | 工作温度:-5℃ ~ +70℃ | |
湿度 | 工作湿度:5% ~ 90% | |
尺寸 | 105*71*26mm | |
质保 | 1年免费质保 | |

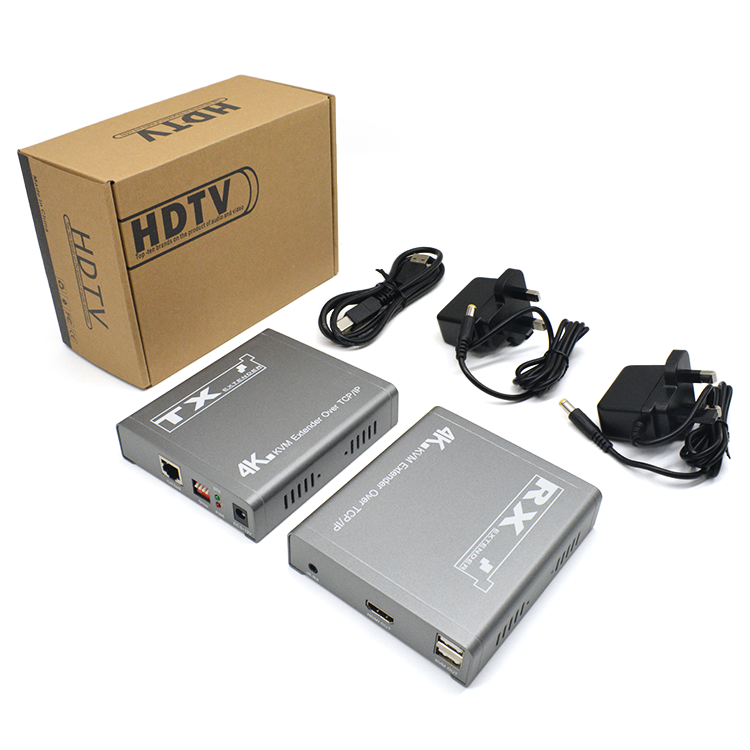

产品包装
1.HD延长器发射端 x1
2.HD延长器接收端 x1
3.电源适配器 x1
4.红外发射头 x1
5.红外接收头 x1
6.用户手册 x1

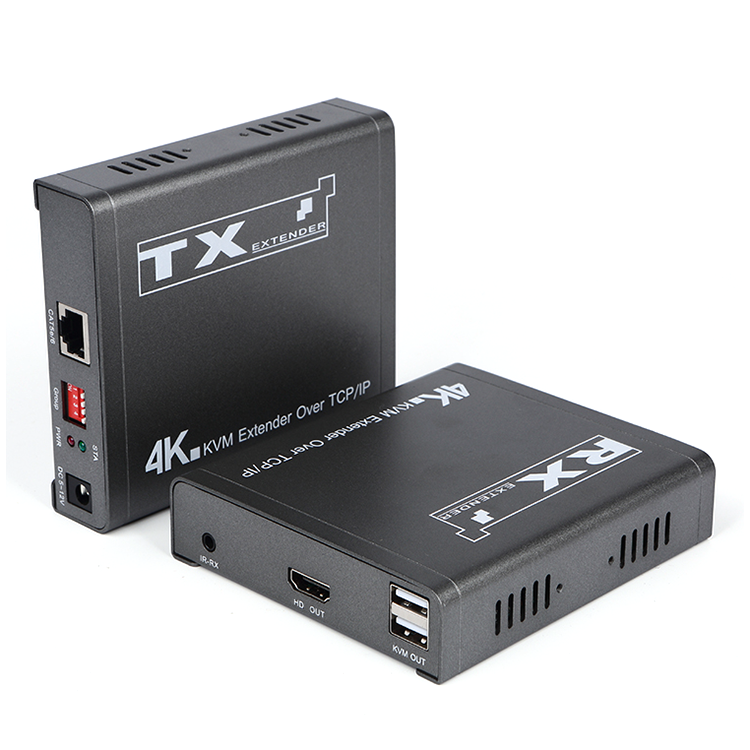

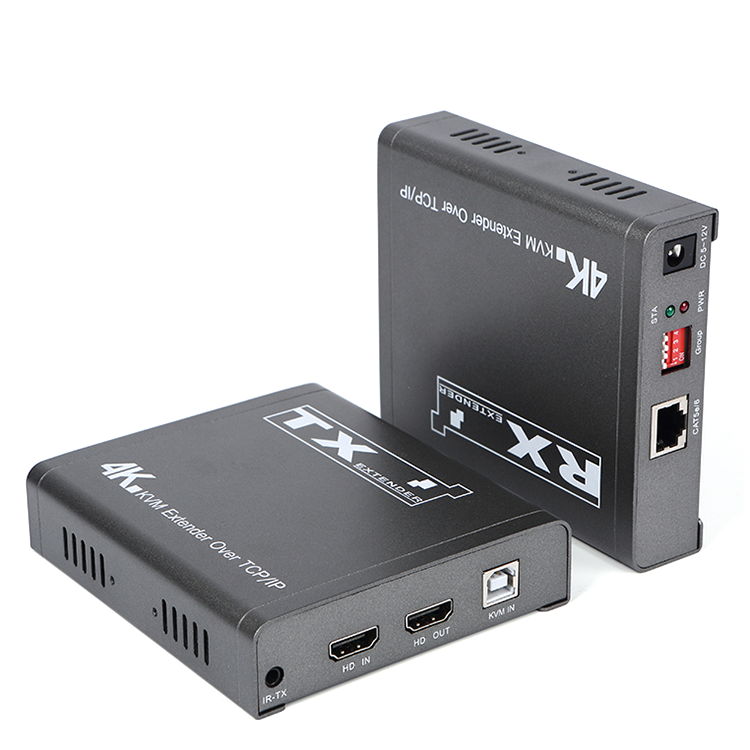

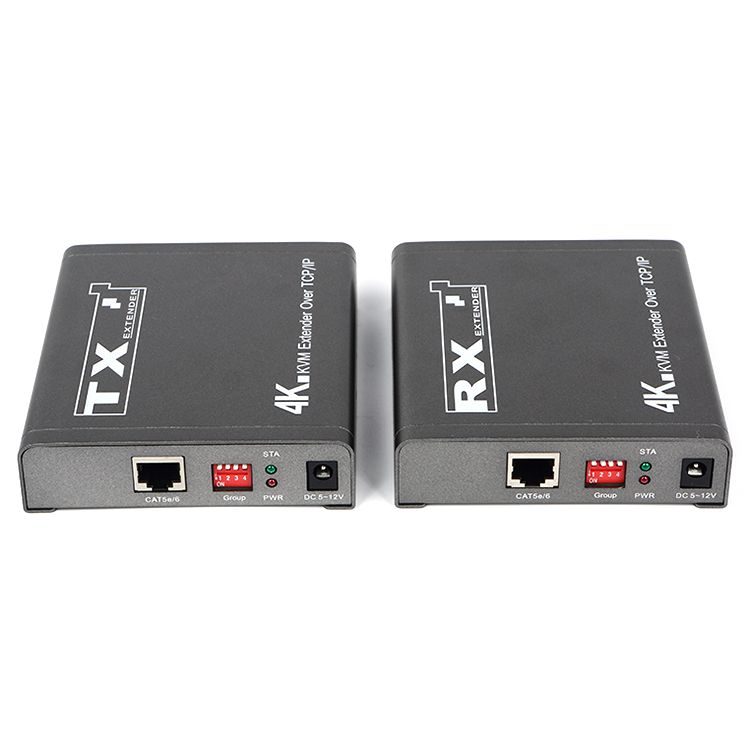

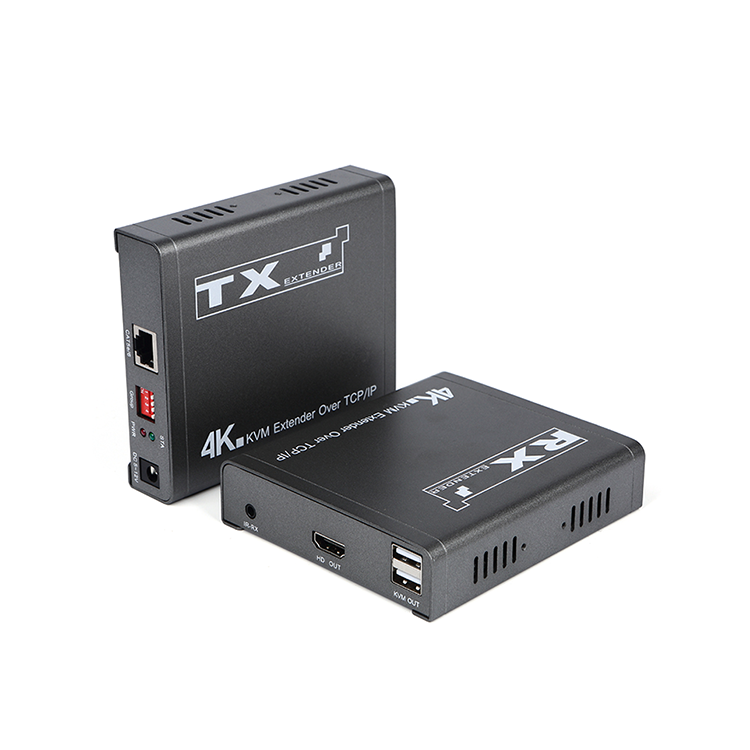

产品接口
端口名称 | 描述 |
高清输入/输出 | 高清信号输入/输出 |
红外线输入/输出 | 红外输入/输出 |
双绞线 | 网络端口 |
直流5~12V | 电源适配器输入 |
重置 | 系统重置按钮,长按5秒恢复默认值 |
LED指示灯 | 描述 |
地位 | 系统状态指示灯(亮:正常运行,闪烁:通讯中) |
力量 | 电源指示灯 |

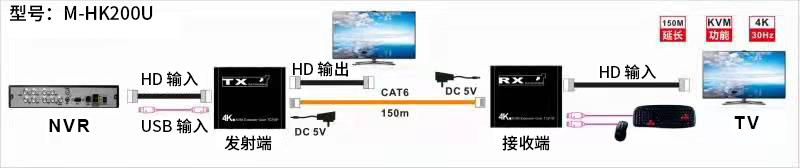

安装步骤
1.连接信号源和发射端
2.连接接收端和显示设备(如高清电视,拼接屏等)
3.使用五类或六类网线连接发射端和接收端
4.配置红外功能:将红外发射线连接至发射端,红外接收线连接至接收端,随后将红外发射头对准红外接收口以便操控
5.为发射端和接收端接通电源,当指示灯正常亮起时,设备正常运行
