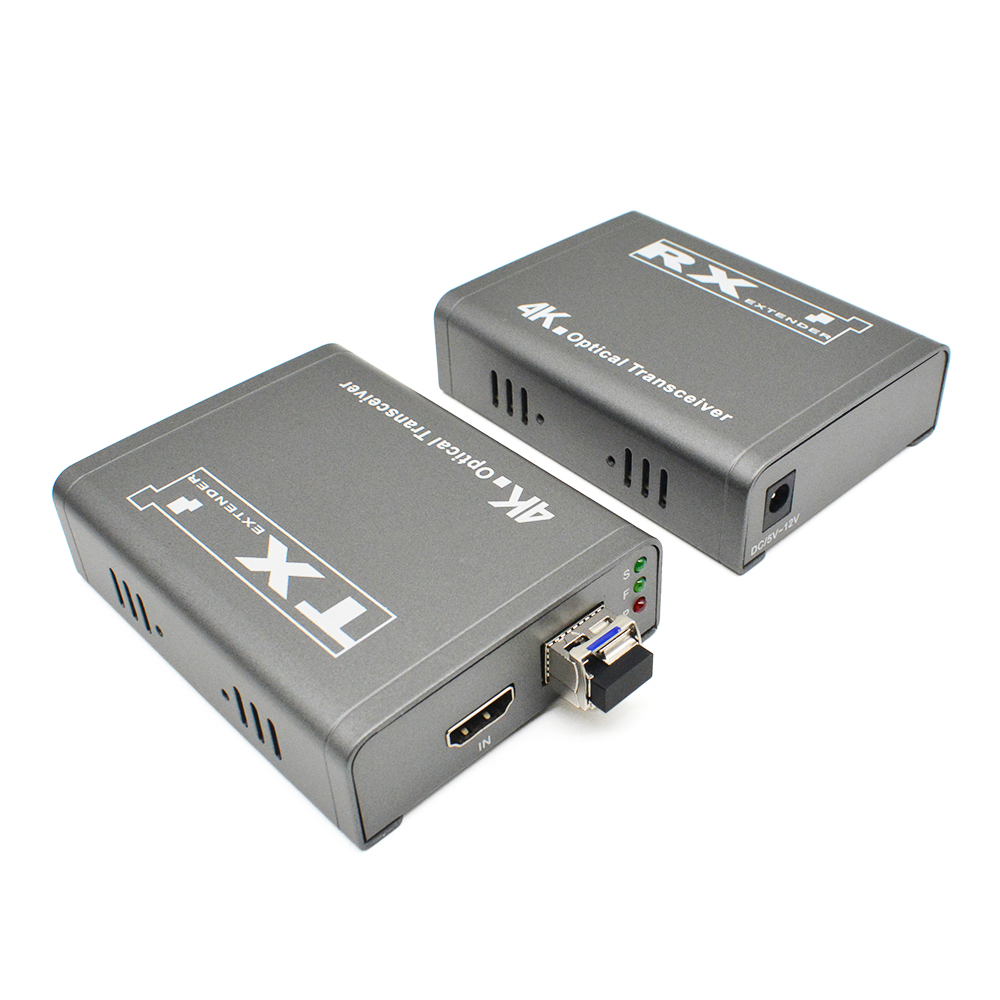

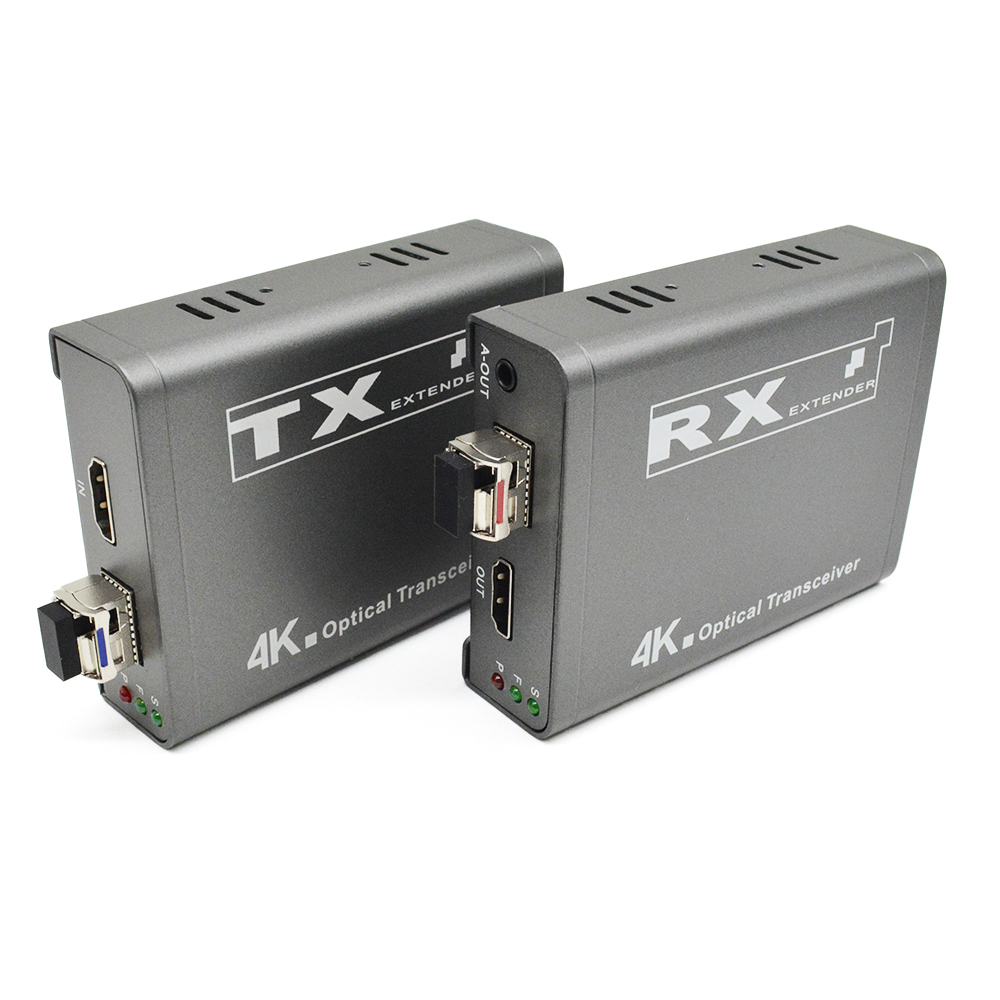

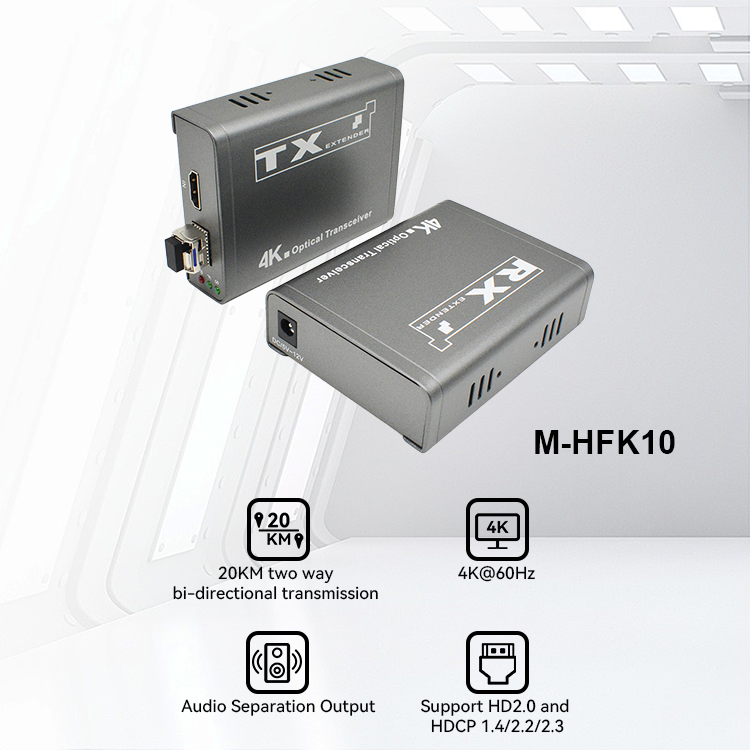

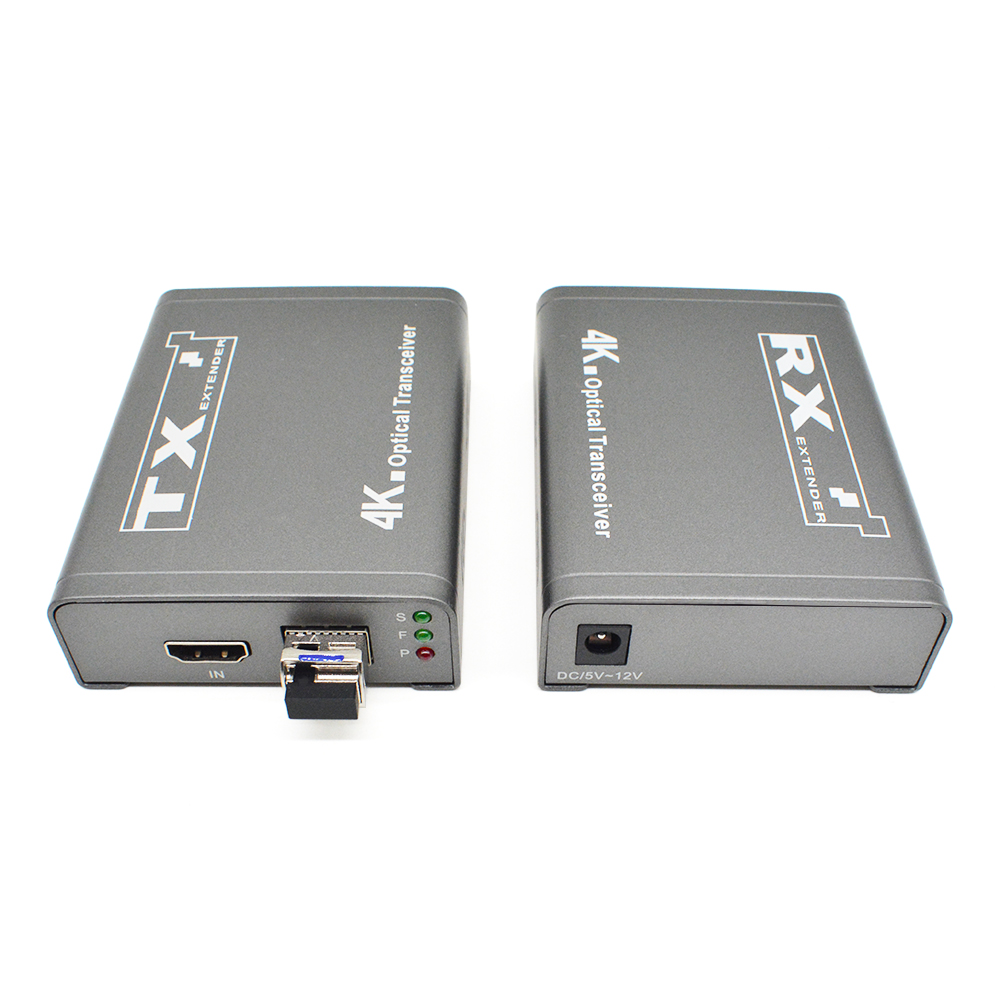

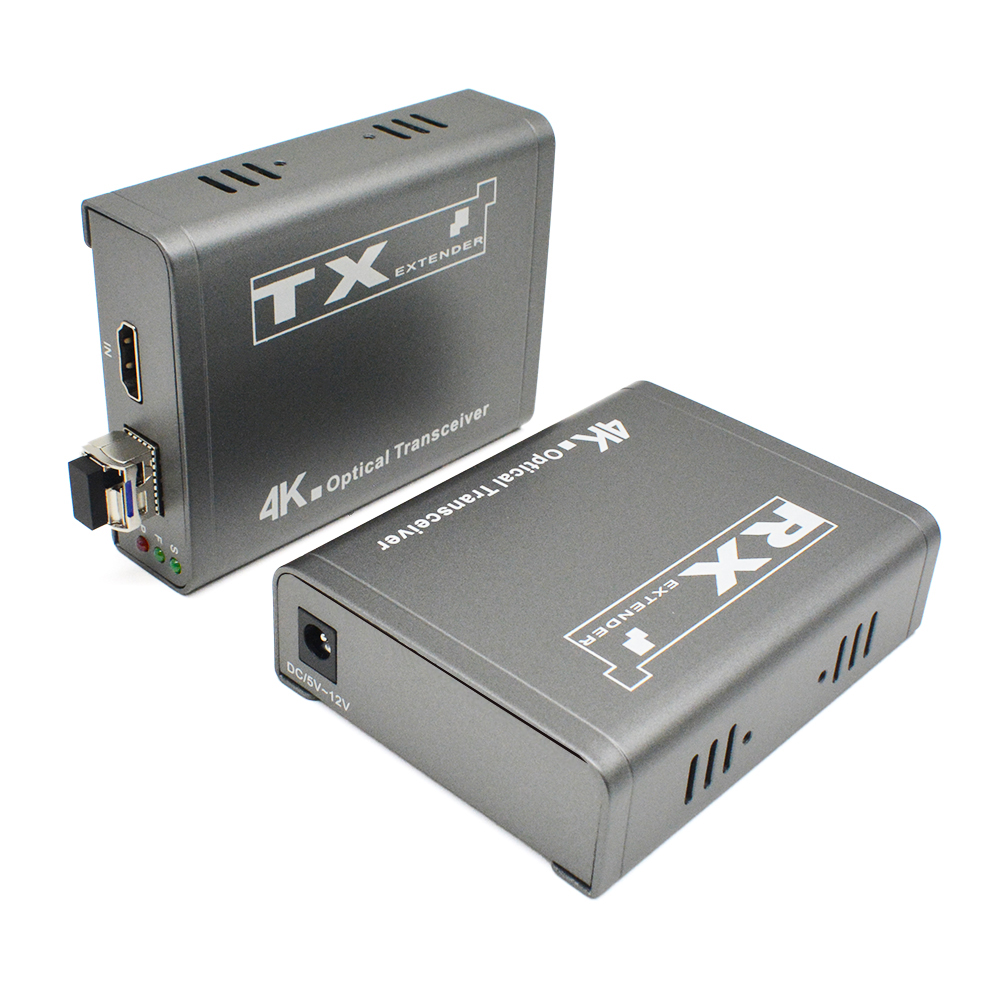

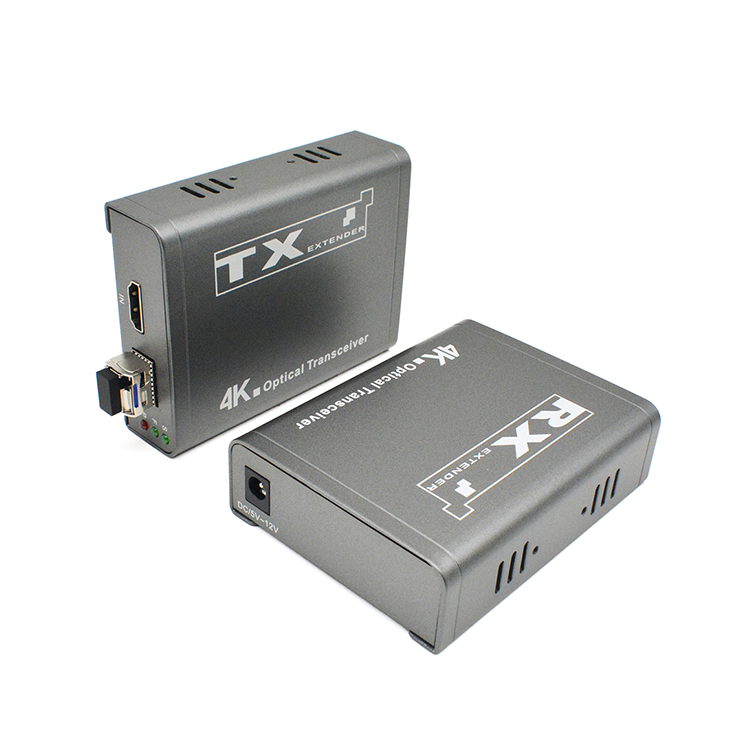

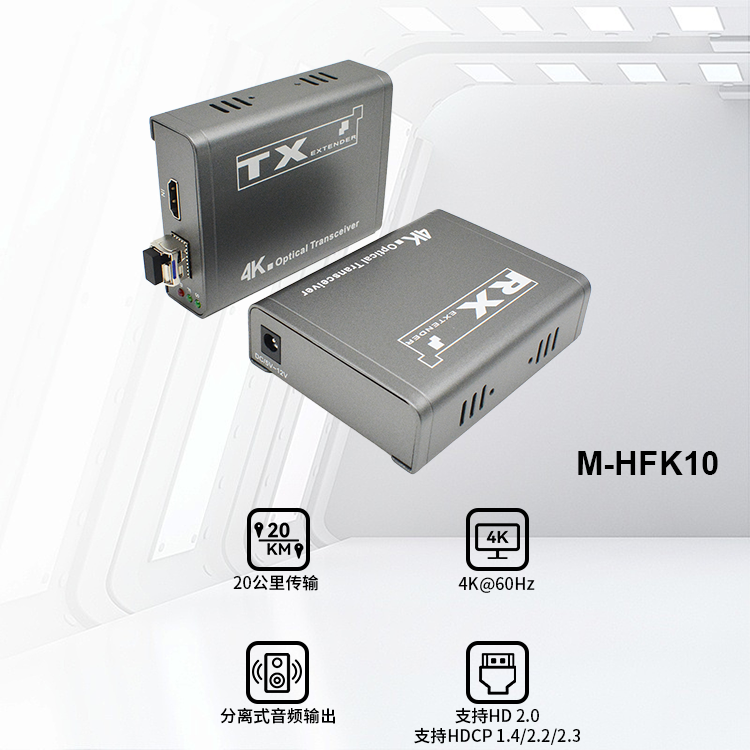

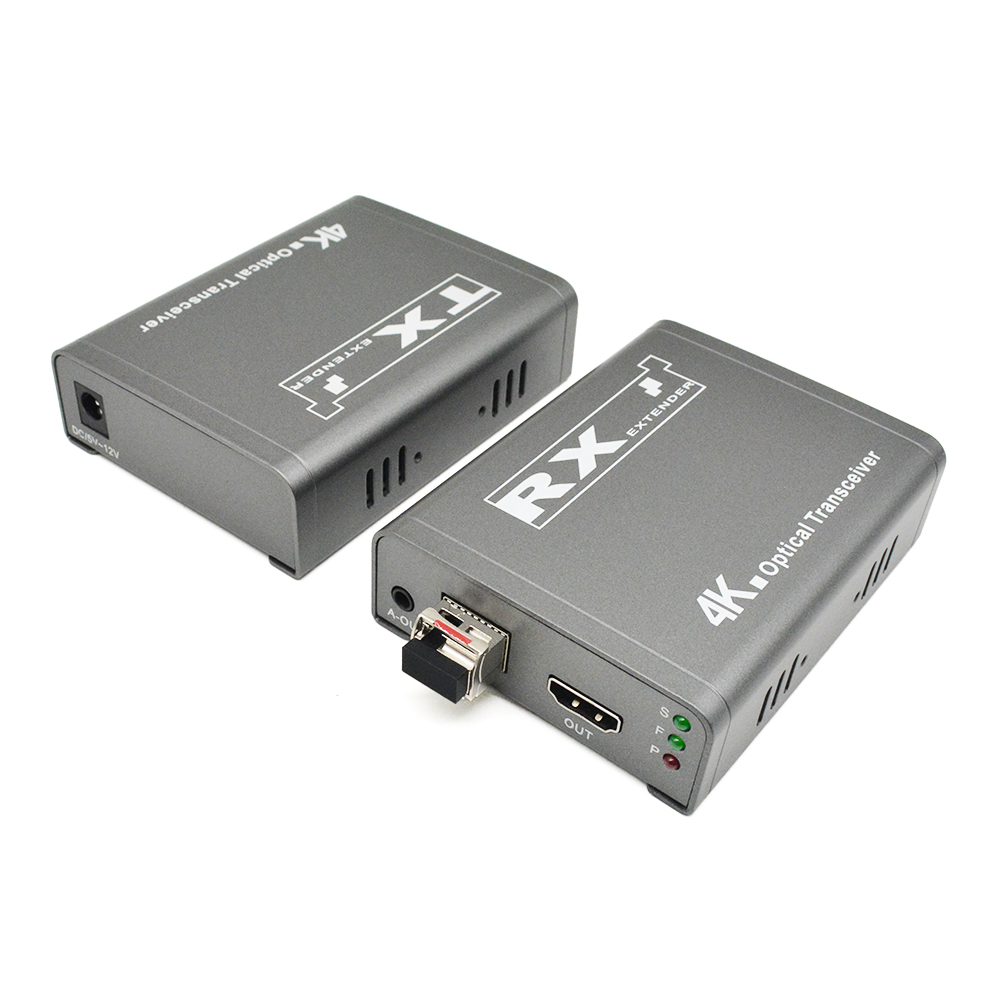

M-HFK10 HD 2.0光纤延长器

介绍

M-HFK10通过光纤远距离传输高清视频信号，支持学习
EDID透传功能；支持音频分离输出。该产品HD高清音视频信号，无需压缩
通过10吉比特光纤传输20KM以上分辨率为3840*2160@60Hz的
，大大提高了设备​​的兼容性。

该设备传输距离远、使用成本低、安装方便、兼容性好，是一种
稳定、高效的传输方式。广泛应用于高清
会议系统、高清影视拍摄、高清教学系统、
高清数字广告等音视频传输。

特征

1、通过光纤远距离传输高清视频、音频信号，可达20公里；

2、高清视频信号分辨率最高可达4K@60Hz（4:4:4/4:2:2:/4:2:0）；

3、数据传输速率最高可达18Gbps（TMDS 6Gbps/3通道）；

4.支持音频分离输出；

5.支持HD 2.0和HDCP 1.4/2.2/2.3标准；

6.支持EDID学习，提高兼容性，匹配信号源和显示设备自动
存储；

7、内置自动均衡系统，画面流畅、清晰、稳定；

8.内置ESD静电保护电路，全方位保护系统安全

9.支持5-12V供电

10、工作温度范围-40℃至85℃，最高结温可达
125℃

规格

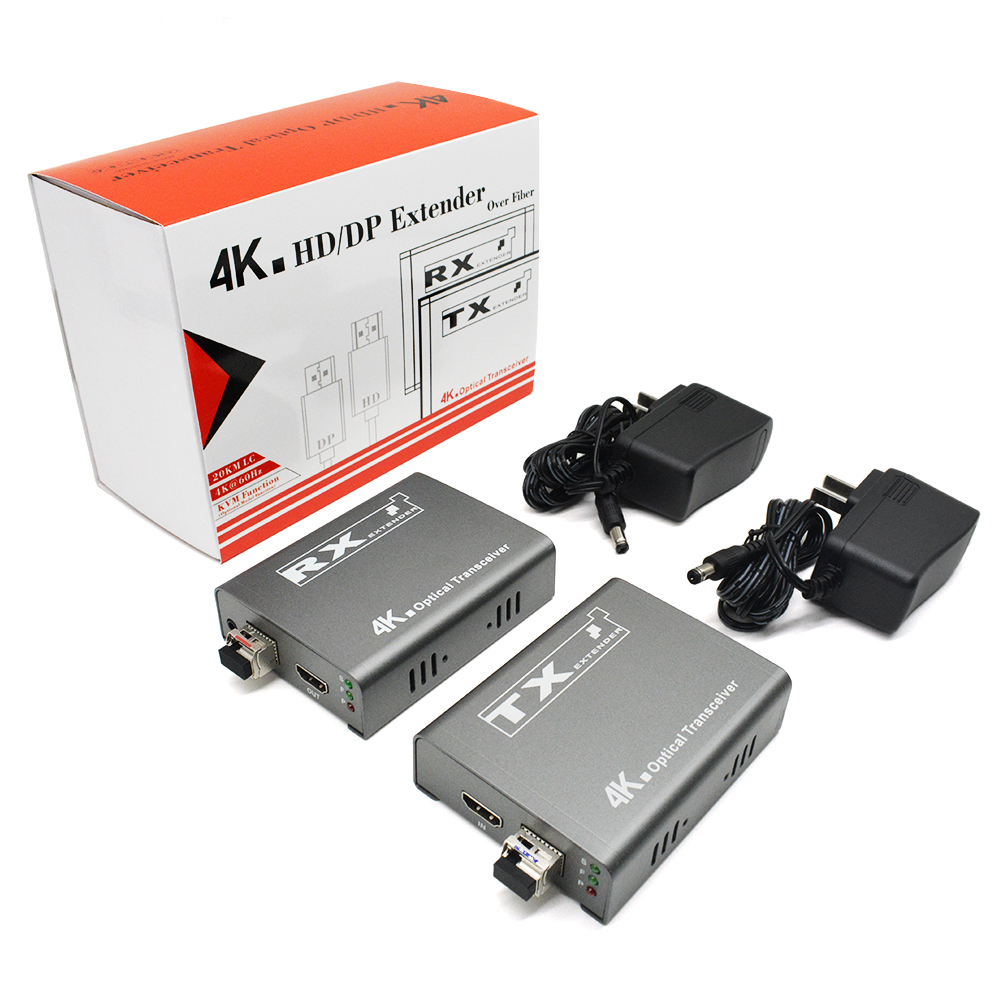

包裹

1.高清发射器x1个

2.高清接收器x1个

3. 10G光模块x1对

4. 电源适配器x2个

5. 用户手册 x1 份

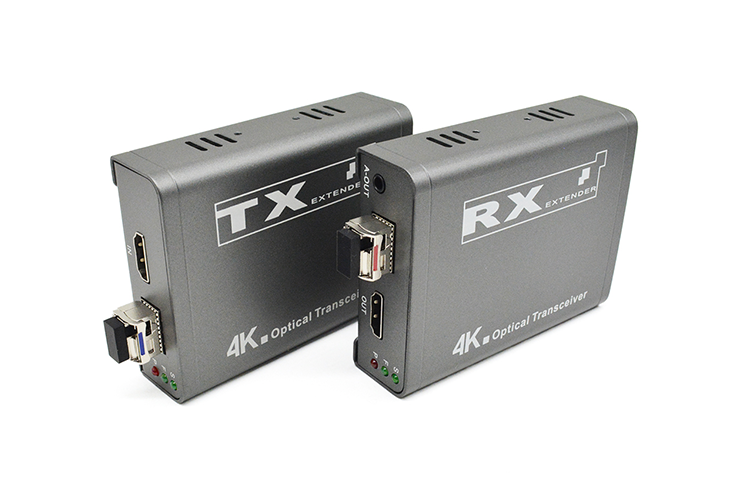

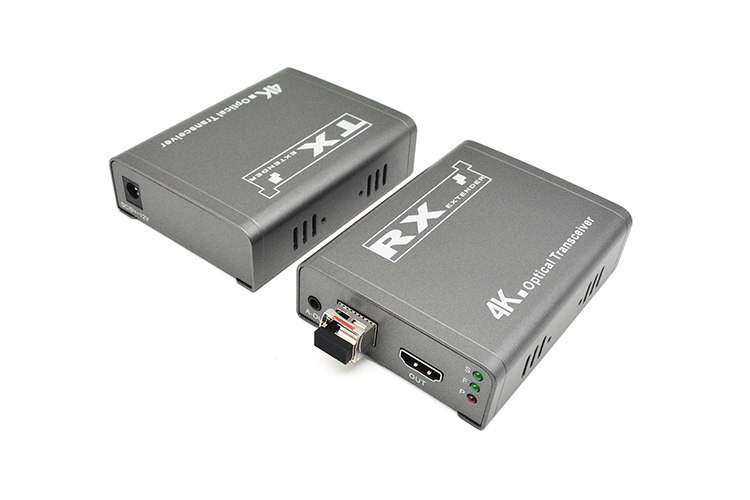

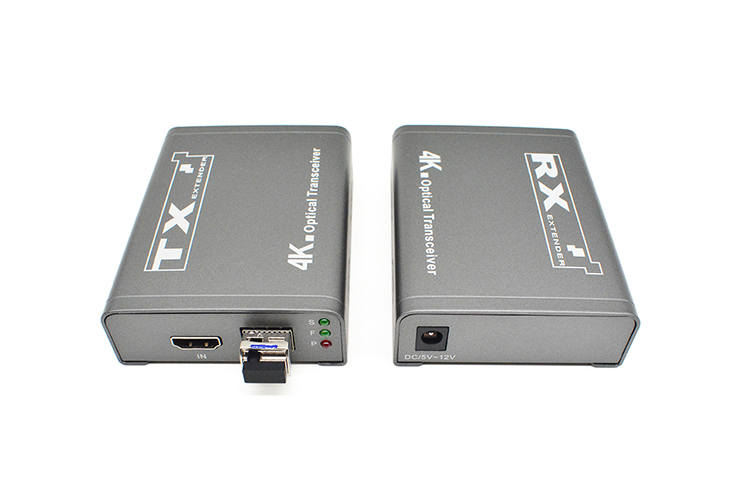

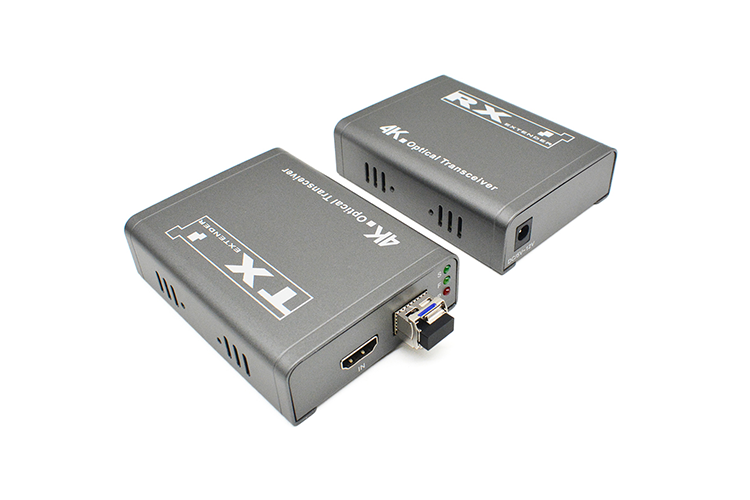

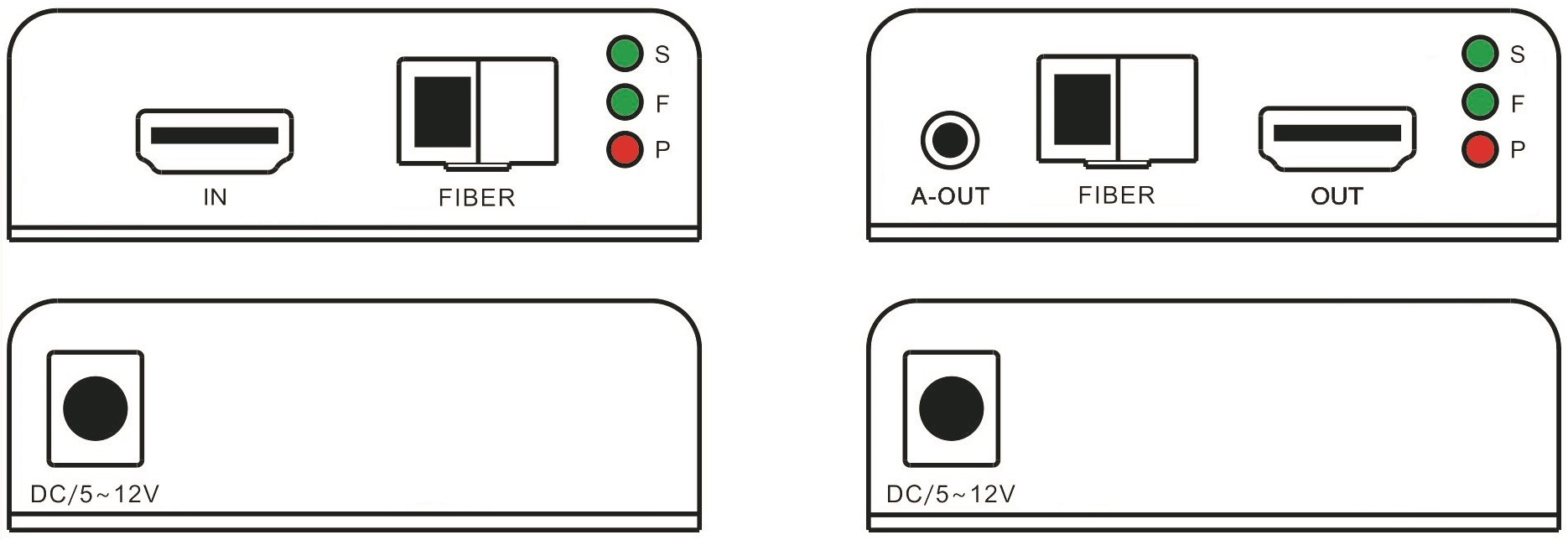

产品接口

发送 接收

TX：发射机

RX：接收器

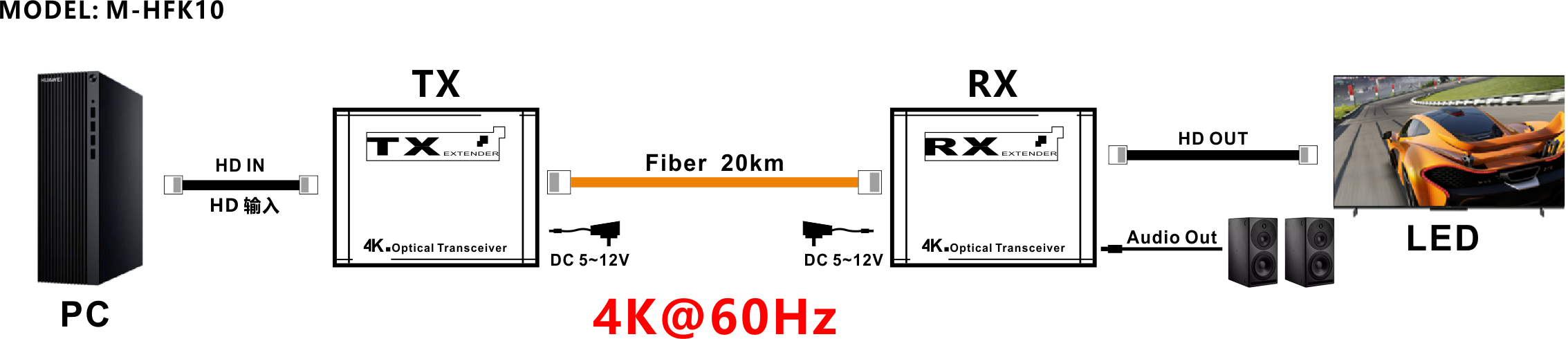

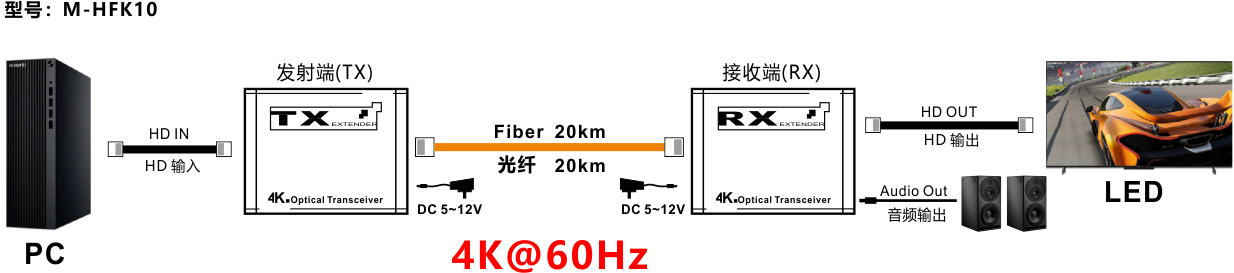

安装过程

1、将高清信号源连接到TX的高清输入端口

2.将RX的HD OUT连接到显示设备

3、使用光纤线连接TX和RX的光纤口

4. 将 TX 和 RX 连接到电源。当指示灯P/S常亮、F灯快闪时，
表示工作中。

故障排除

1、红灯（P）不亮或亮度低，检查电源适配器是否正常

2、绿灯（S）不亮，检查信号源是否启动或输出；绿灯常亮
表示正常工作

3、绿灯（F）不亮，检查光纤模块是否插好，光缆是否
工作正常； (F)闪烁灯表示正常工作
