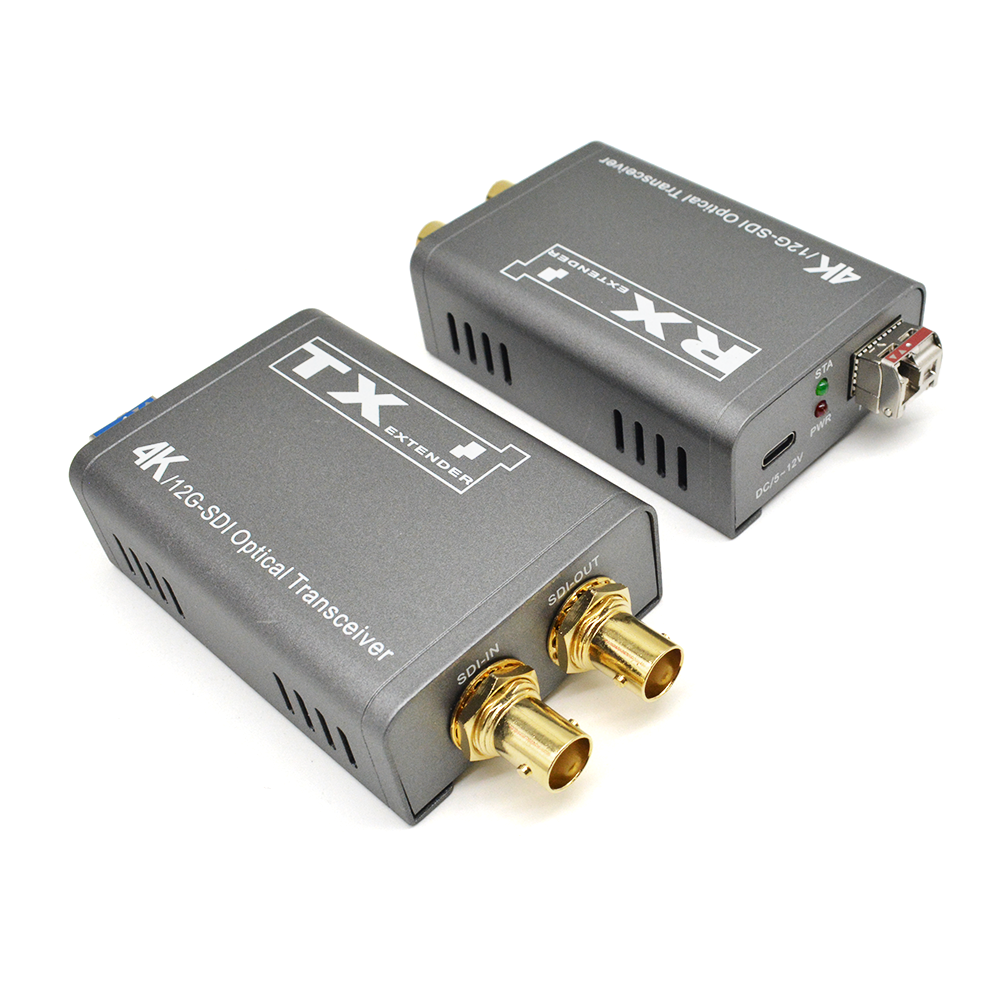

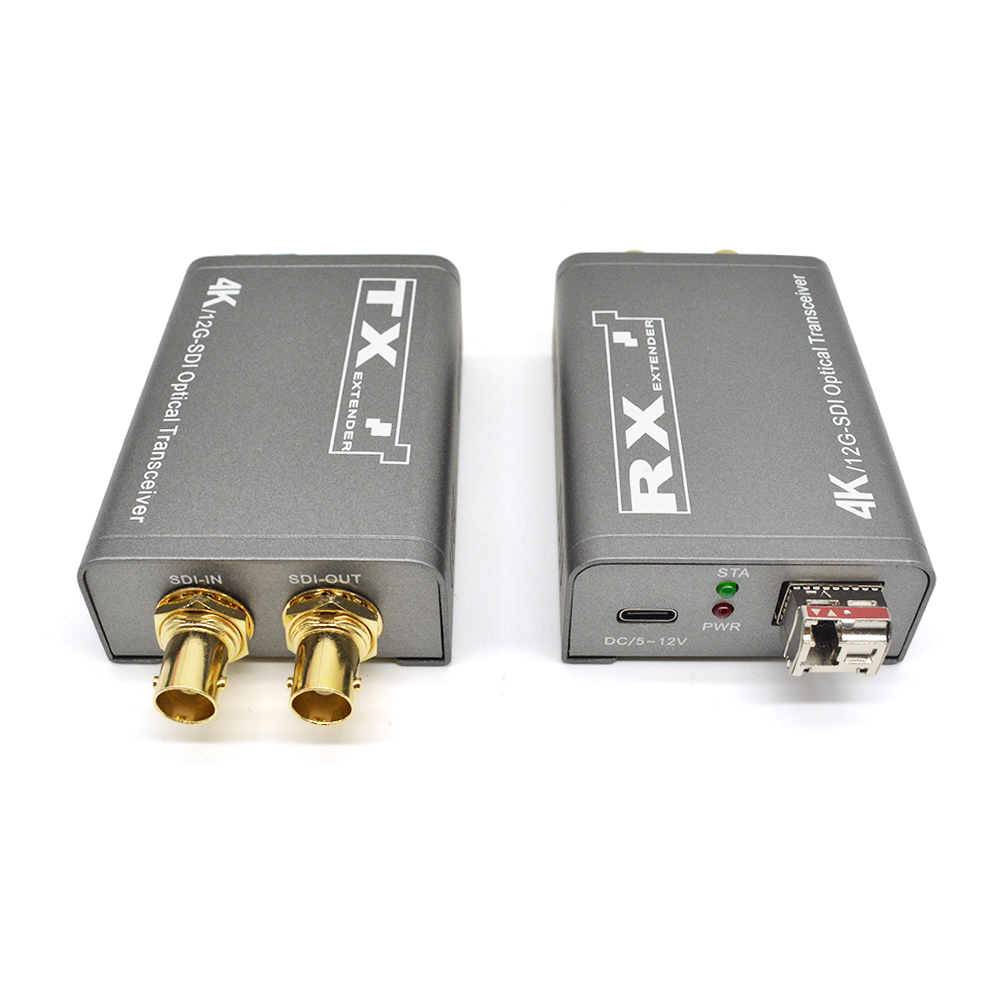

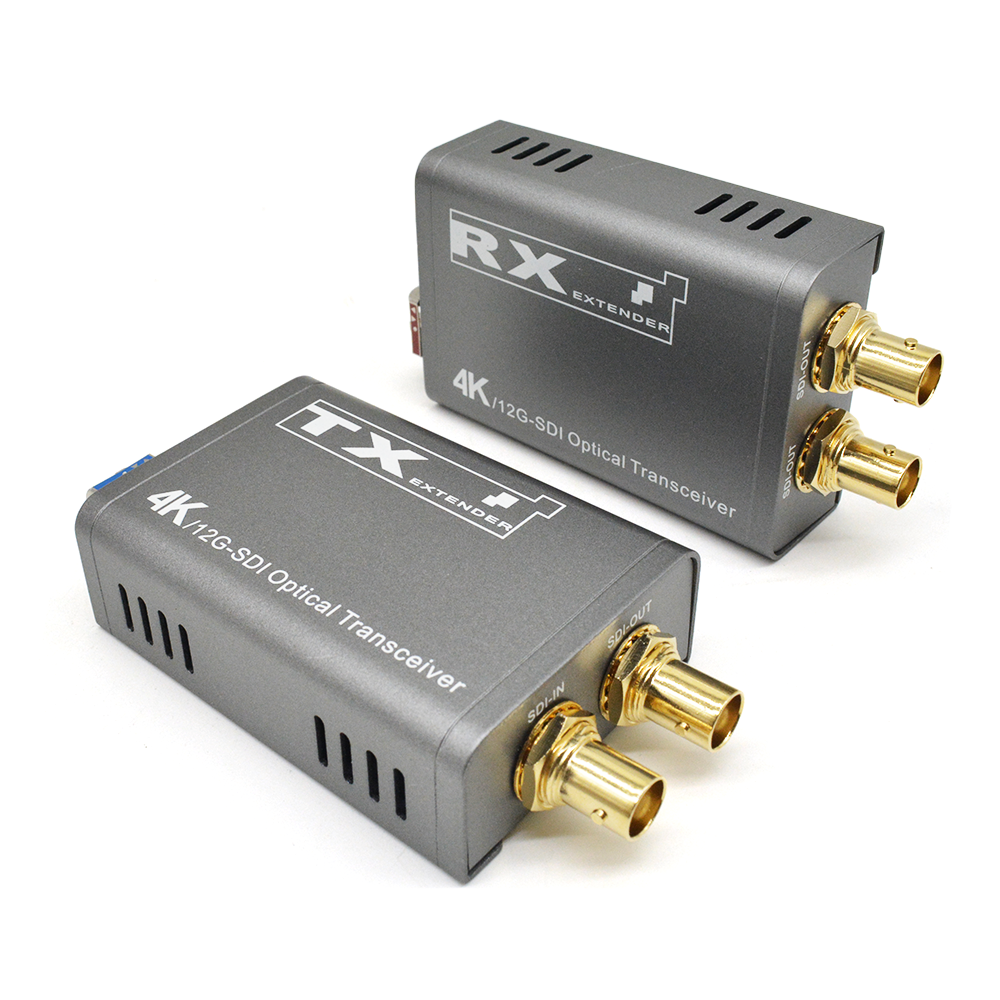

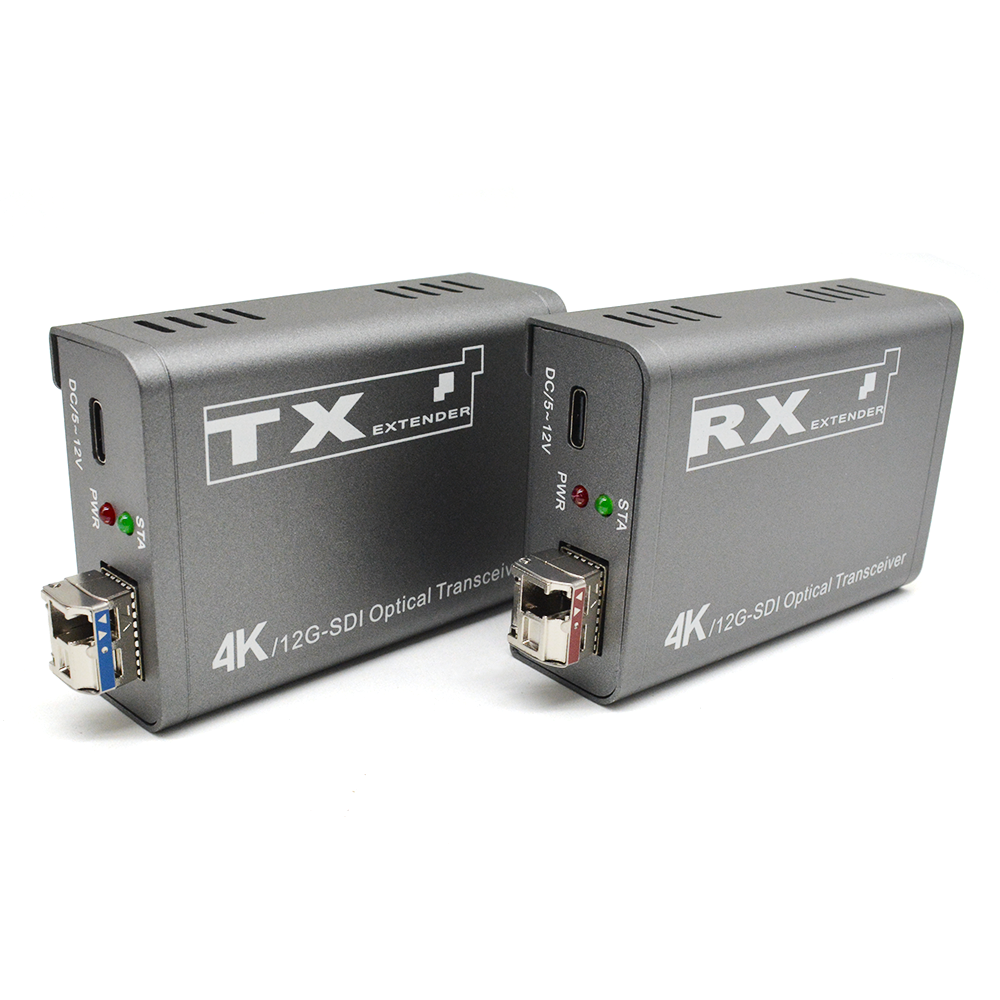

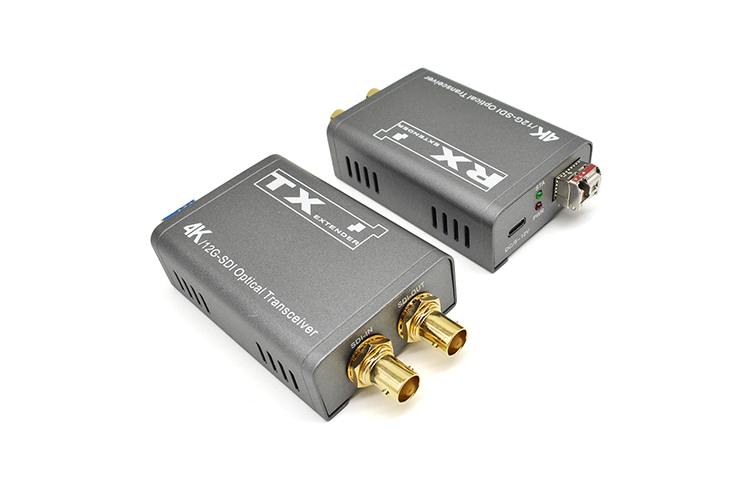

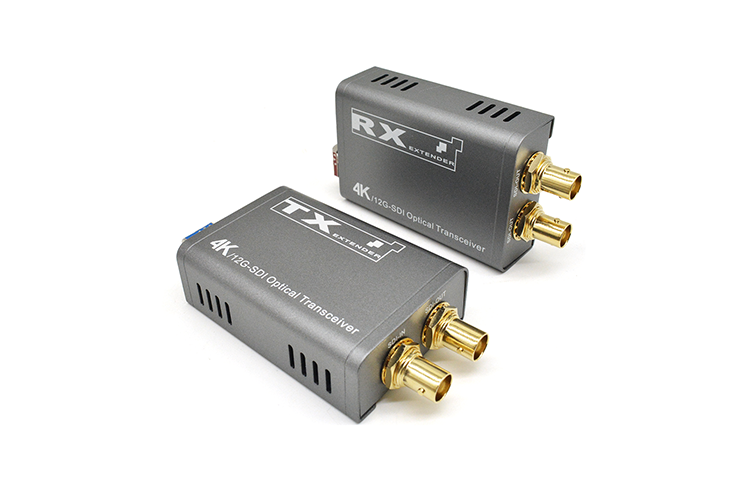

M-SD100A 4K/12G-SDI光纤延长器

介绍

M-SD100A光纤延长器通过单根光纤远距离传输4K/12G SDI信号，支持
16路嵌入式音频同步功能；多速率12G-SDI接口兼容所有
SD、HD和Ultra HD格式和设备，最高可达2160P@60Hz，包括A类和B类设备。

发射器配备光纤扩展槽，可安装任何标准的3G、 6G或12G-SDI SFP光纤模块，
利用计算机网络中广泛使用的低成本光缆传输SDI，
可适应各种复杂的应用环境。

该设备具有卓越的图像处理和输出能力，使信号传输更流畅、
更稳定，是一种可靠、高性能、高效的4K/12G-SDI信号扩展方法。

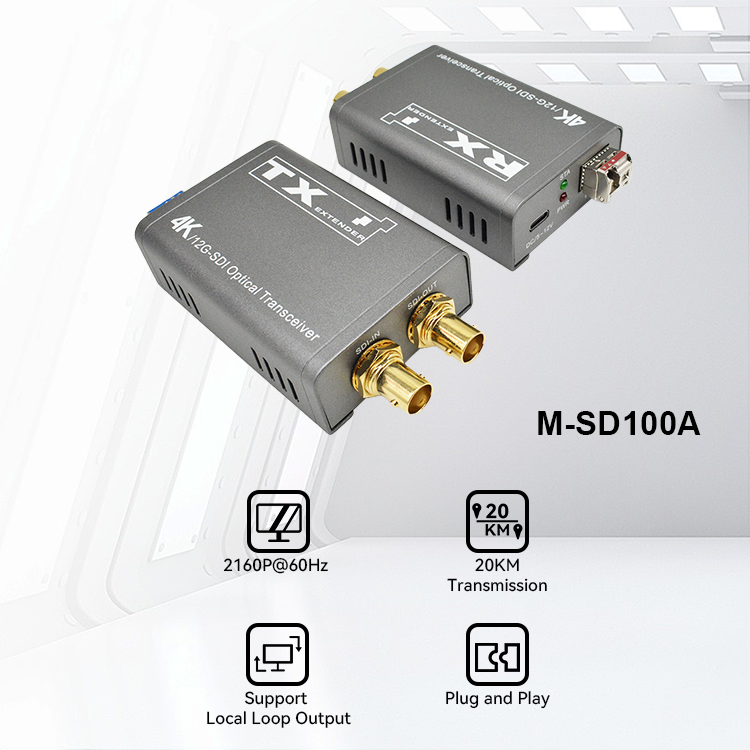

特征

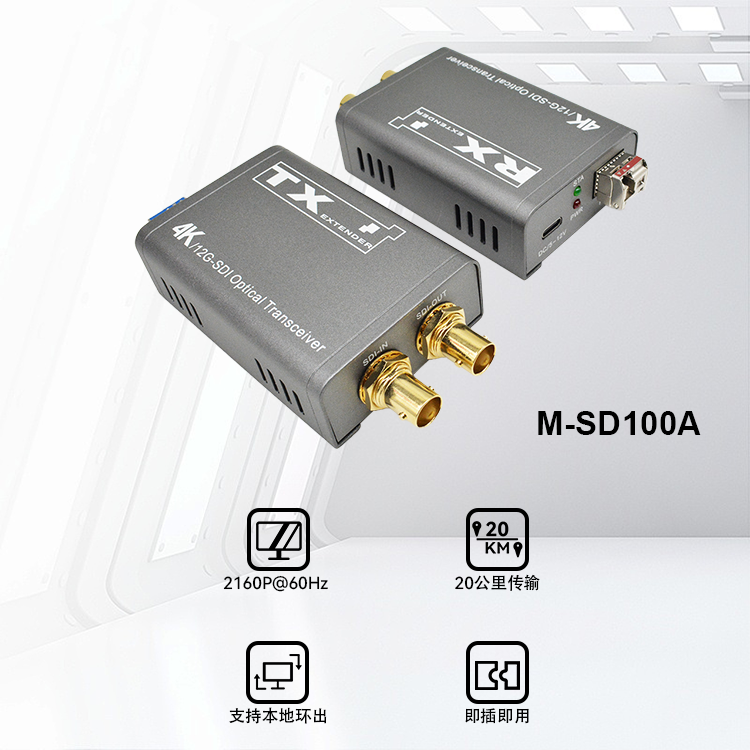

1.通过光纤远距离传输4K/12G-SDI视频、音频信号，可达20KM

2、高清视频信号分辨率高达2160P@60Hz

3.支持全数字无损传输，16路嵌入式音视频同步传输

4.支持本地循环输出；远程支持两路同步输出

5.支持PAL/NTSC；兼容性强，可自动识别并配置多种显示模式

6.支持即插即用和热插拔

7.内置自动平衡系统，画面流畅、清晰、稳定

8.内置ESD静电保护电路，全方位保护系统

9. 易于安装，即插即用，无需设置

规格

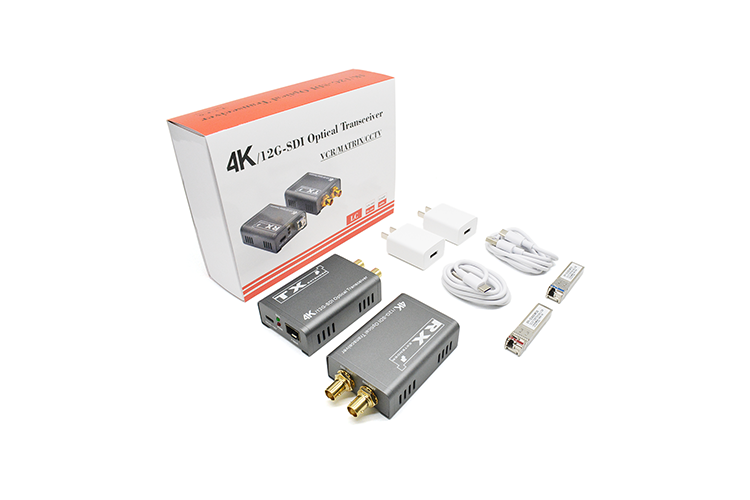

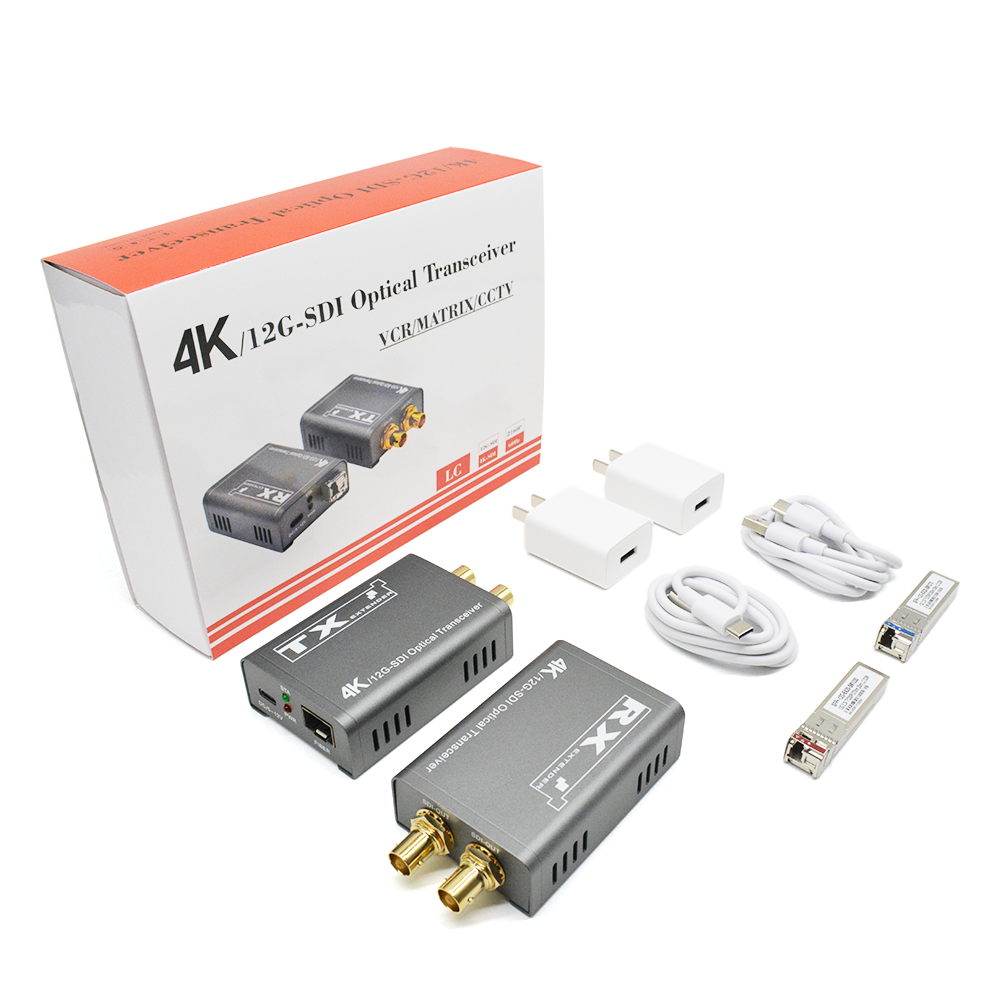

包裹

1. SDI延长发射器x1个

2. SDI延长接收器x1个

3.电源适配器x2个

4. 用户手册 x1 份

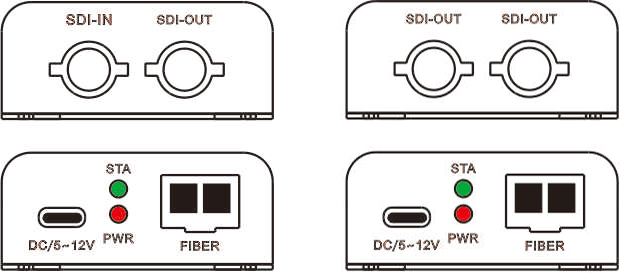

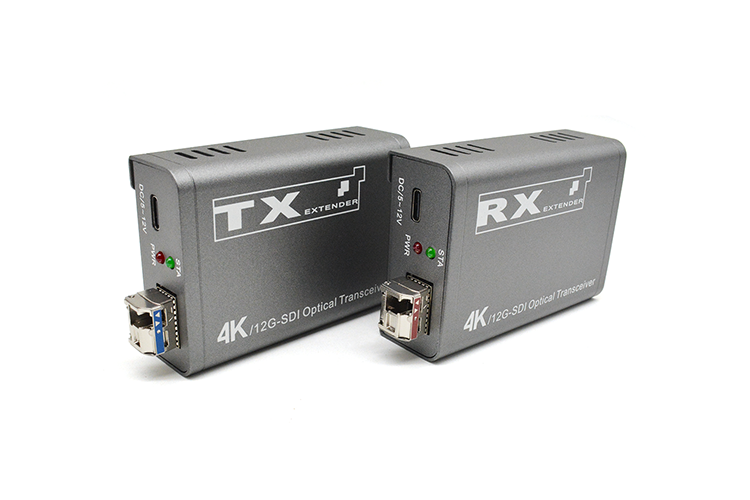

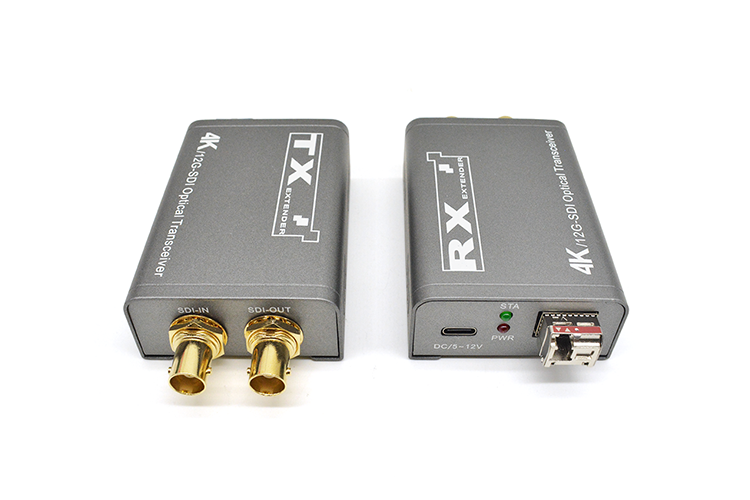

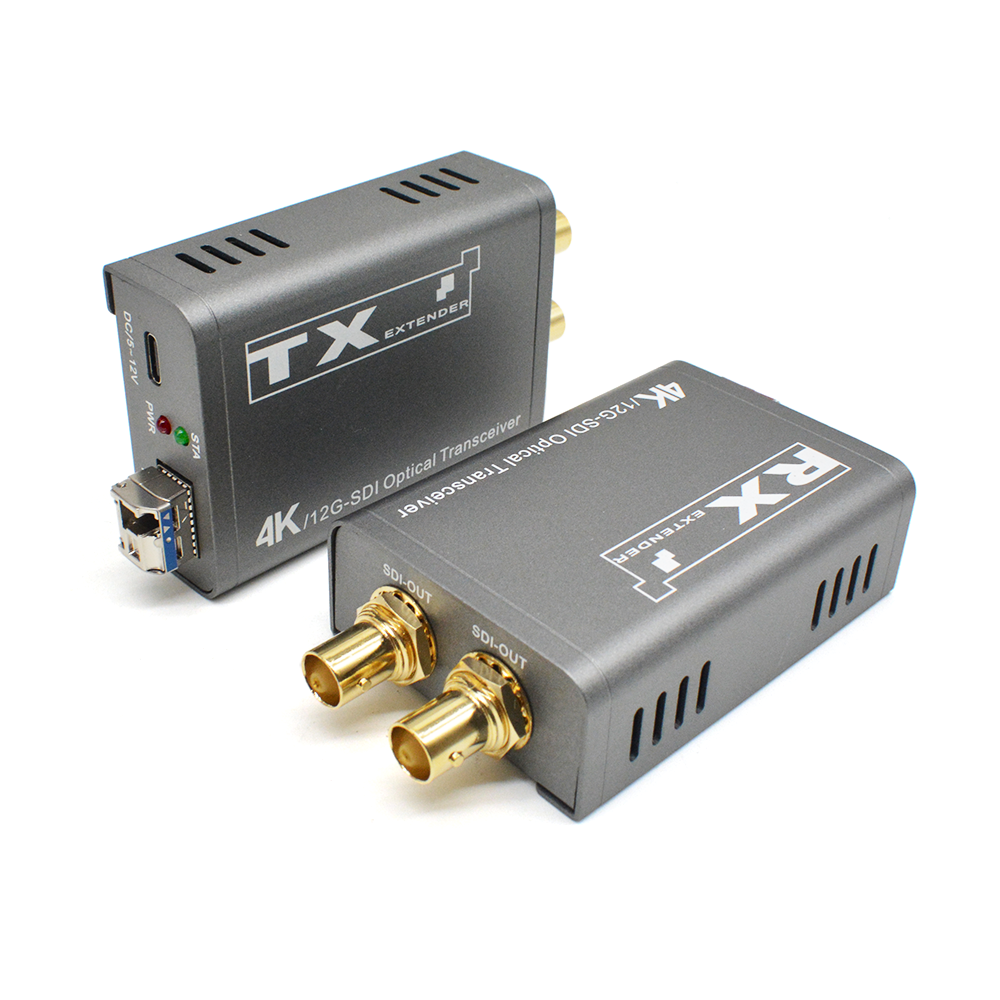

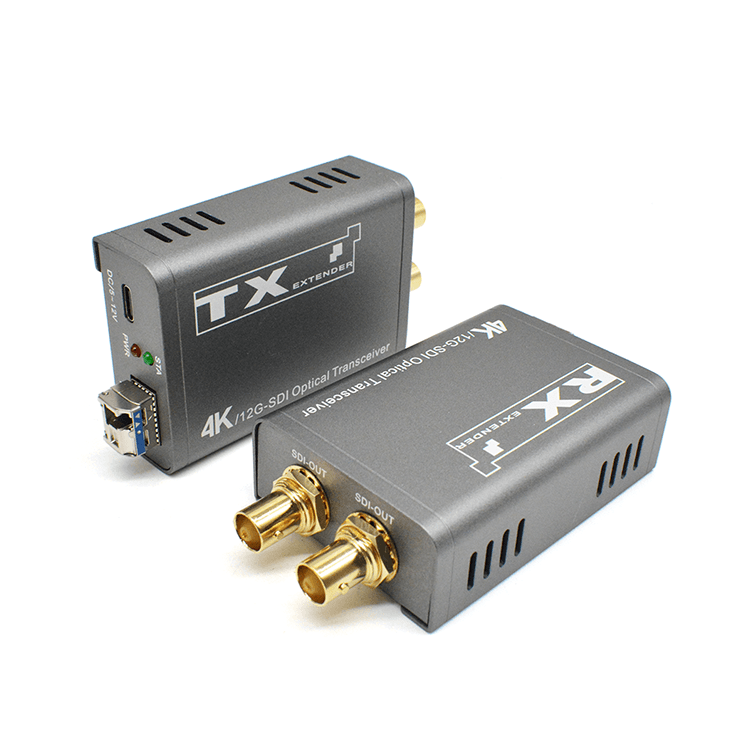

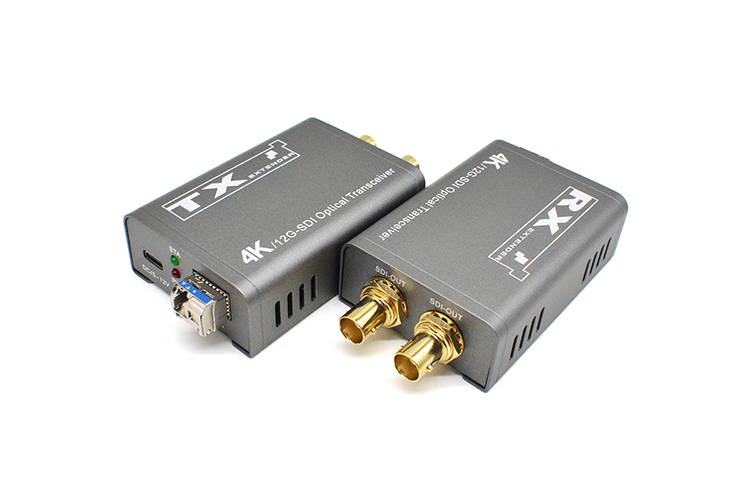

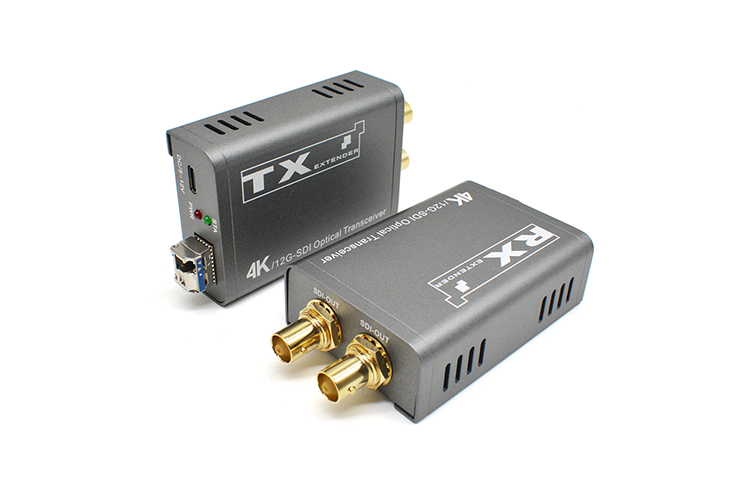

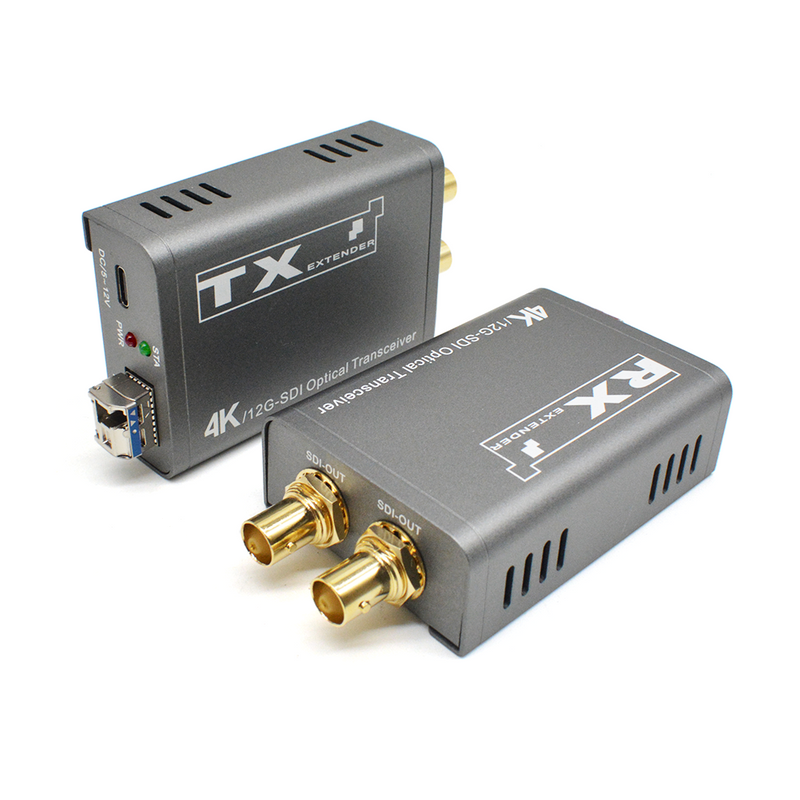

产品接口

发送 接收

TX：发射机

RX：接收器

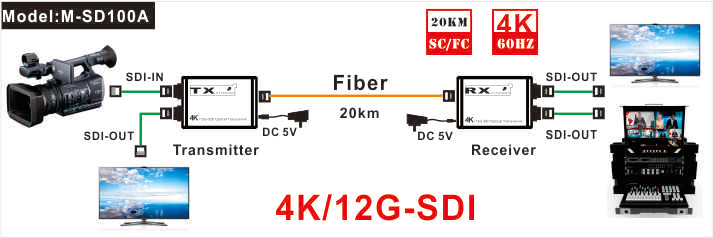

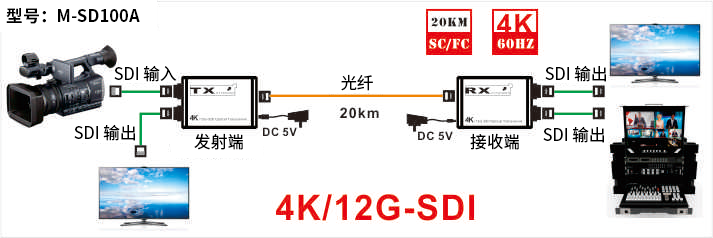

安装过程

1、将SDI信号源连接至SDI延长发射器；输入端口（SDI 输入）

2. 将SDI延长接收器连接到显示设备（例如SDI矩阵、直播、监视器等）

3、使用单模光纤连接发送端和接收端的光纤接口

4. 将发送端和接收端连接至电源。当指示灯正常亮时，
系统运行正常

故障排除

1：红灯（PWR）不亮或亮度低；检查电源适配器是否工作正常。

2：发送端（TX）绿灯（STA）不亮时；检查信号源是否启动或
无输出；亮起表示正常运行。

3：接收端（RX）绿灯（STA）不亮时；检查发送端（TX）光纤模块是否
接触正常；发送端（TX）无信号传来，绿灯（STA）
不亮；长亮表示发送端和接收端工作正常。

4：如果无图像显示，请检查显示器是否选择了正确的通道输入。
