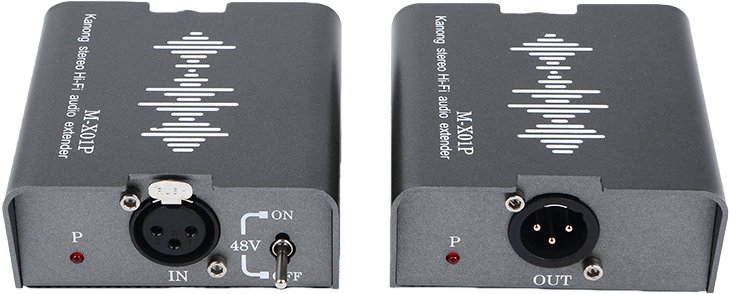

产品简介

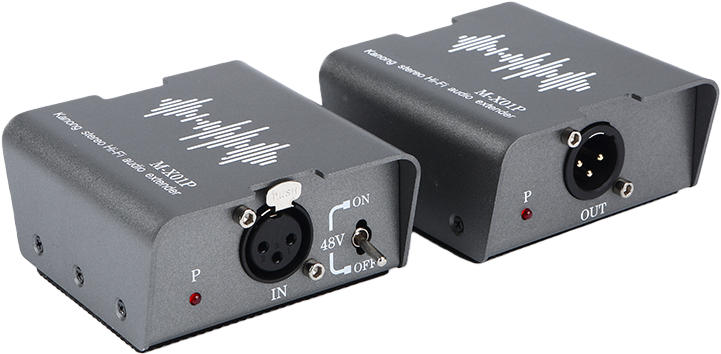

M-X01P卡侬音频延长器是非平衡音频信号双绞线延长设备，该产品具有高保真隔离抗干扰能力，支持无源或者
有源麦克风（48伏幻电同步）传输。
该产品可应用于游戏机高保真音频设备，机顶盒，HI-FI家庭影院，大屏幕投影视频会议，公共视频广播系统，
远程多媒体教育、教室医疗、平板视频媒体广告传输演示。
该设备采用迈贝科技特有的平衡均衡特性阻抗转化传输及模拟音频扩频隔离技术，具有强的抗干扰、EMI能力。
能够有效解决由于音频传输线过长或地电位差环路电流等原因造成的设备失真和音频噪声，消除音频底噪等现
象，该产品适用于各种不同距离的延长应用领域。
产品特点
1. 一路卡侬MIC音频双绞线传输；
2. 采用非平衡切换传输方式，抗共模干扰能力强

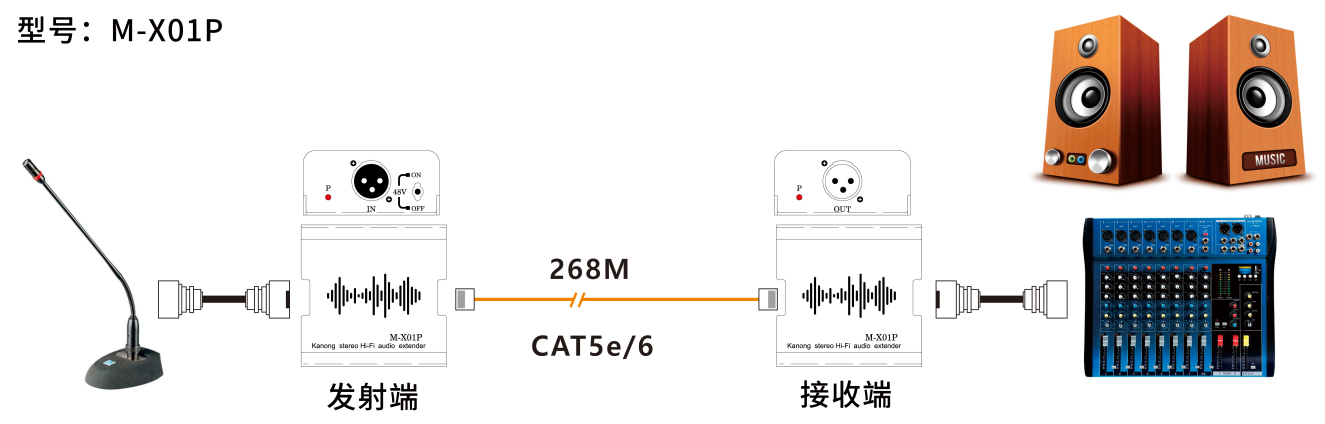

3. 支持无源或者有源麦克风（48伏幻电同步）传输距离可达268米
4. 采用特有的音频扩频隔离技术
5. 广播级HI-FI级地回路、地环音频隔离
6. 无源要求、全天侯连续工作，性能稳定可靠
7. 音频矩阵切换器，音频分配器，音频分配放大器，助推器，音响，麦克风，家庭影院，DVD光盘，录像机，
摄像机，混音器和其他商业或消费者模拟设备。
*注意:
48伏幻电拨码开关状态；错误使用有可能导致麦克风损坏情况
设备自身不带48伏幻电供电；只支持48伏幻电传输
技术参数
功能描述 | 一路卡侬（M-X01P）立体高保真音频传输器 |
适用范围 | 高保真分配显示，数字机顶盒， HI-FI家庭影院，大屏幕投影视频会议， 公共视频广播系统，远程多媒体教育、教室医疗、 高保真平板视频媒体广告传输演示 |
带宽 | 20Hz - 20KHz |
输入信号峰值 | 1.25Vp-p |
输入输出阻抗 | 最小600 欧（信号源） |
插入损耗 | 小于2dB |
信号反射率 | 大于15dB |
共模抑制比 | 大于60dB |
幻电同步传输距离 | 268米 |
信号结构 | 音频: Pins 1(R) & 2(T),Pins 7 & 8（悬空） 电源: Pins 4 & 6（48V）,Pins 3 & 5(GND) |
标准双绞线特性 | 特性阻抗：100 欧 分布电容：20 pf/ft 衰减：6.6 dB/305m @1 MHz |

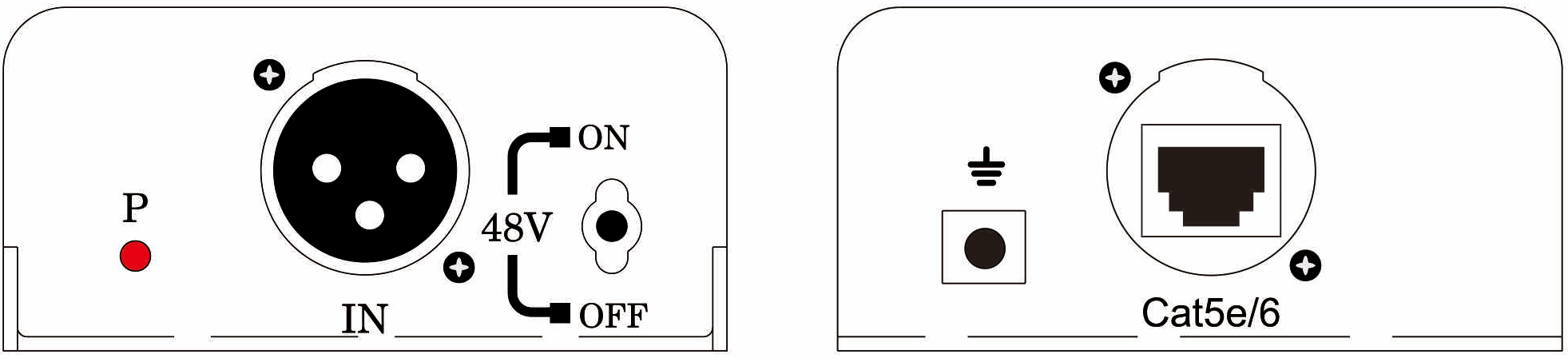

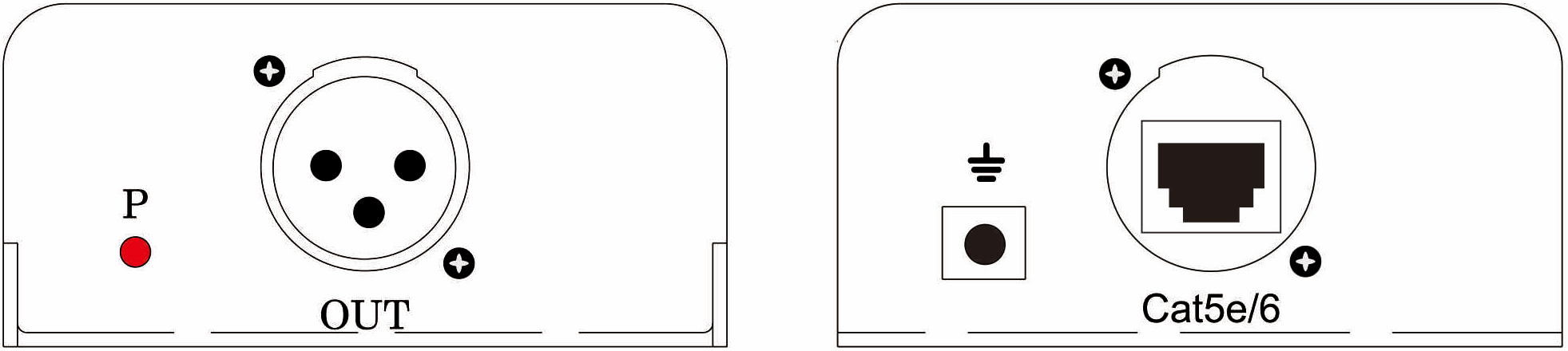

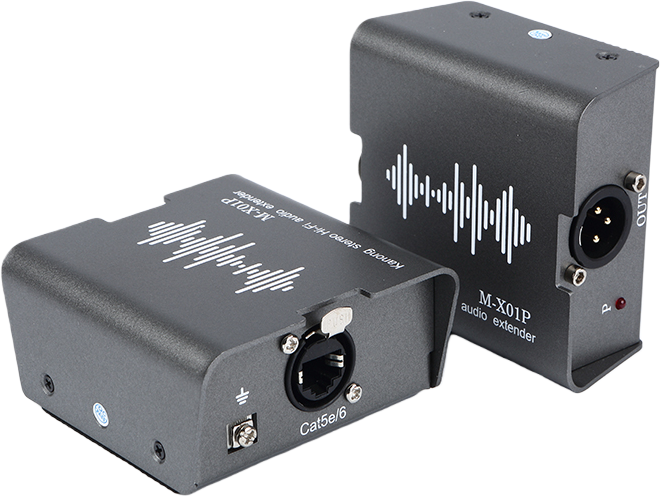

接口特性 | 1个XLR卡侬接口 1个RJ45网口 |
适用温度 | 工作温度:0-55°C 贮存温度：-20°- 85°C 湿度: 0-95% |
外壳材料 | 铁壳 |
体积(包装) | 185*132*85mm |
重量 （单位：1对） | 600g |

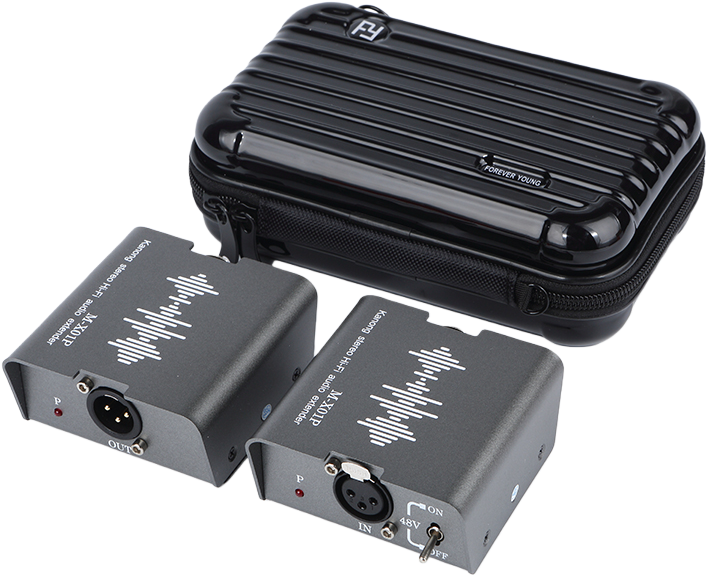

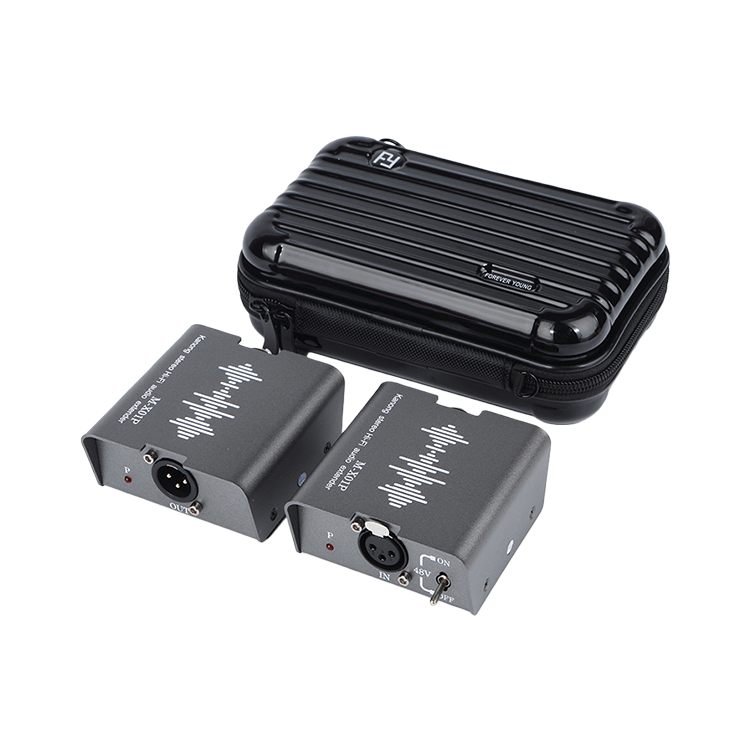

产品包装
1.发射端 x1个
2. 接收端 x1个
3. 用户手册 x1份
