介绍

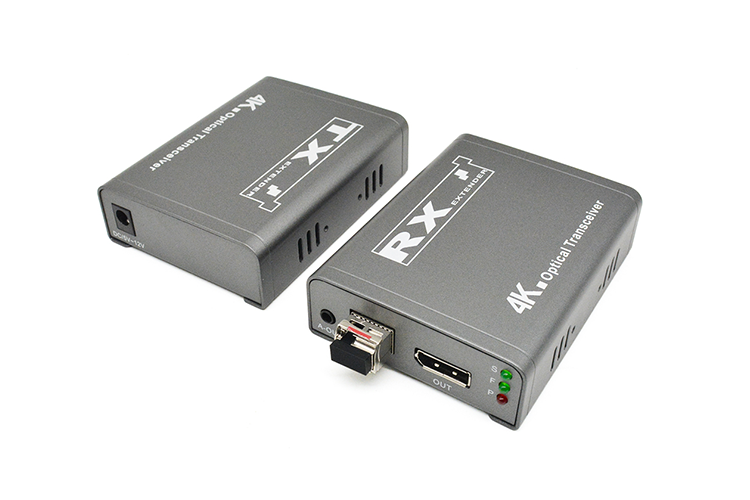

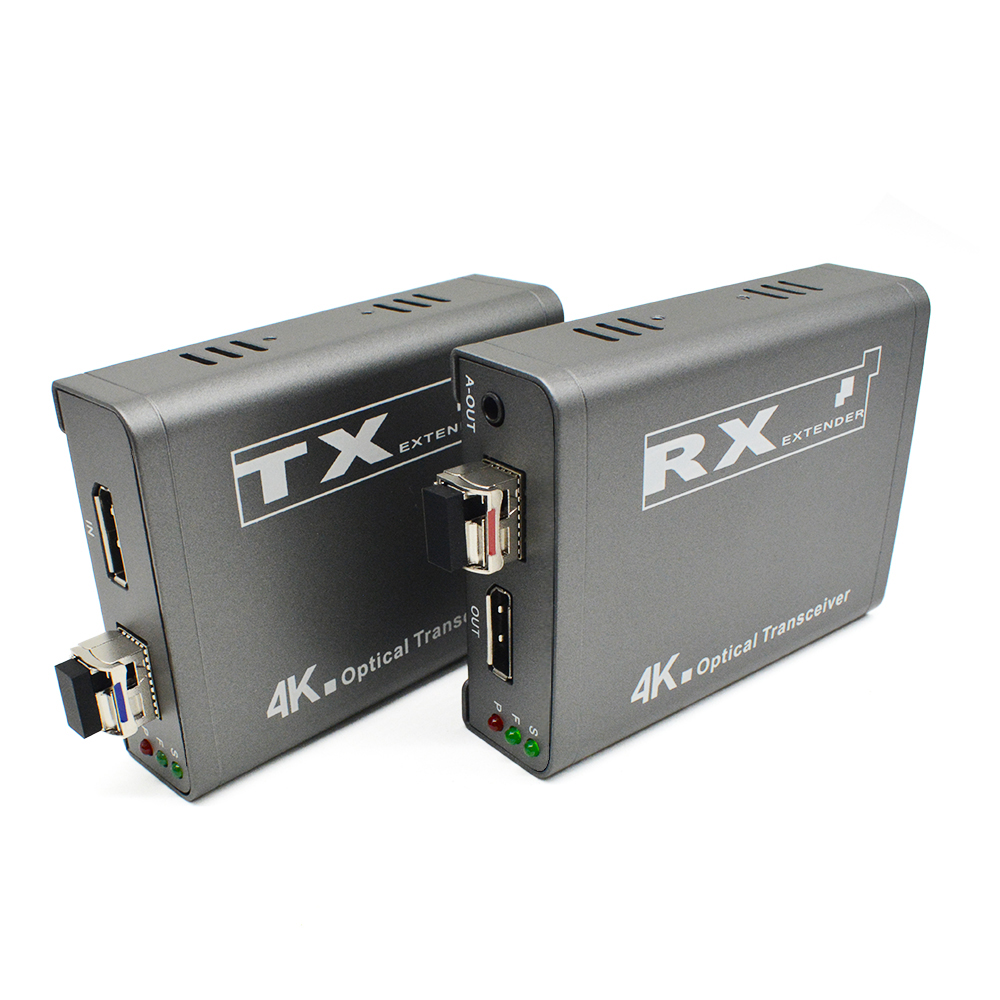

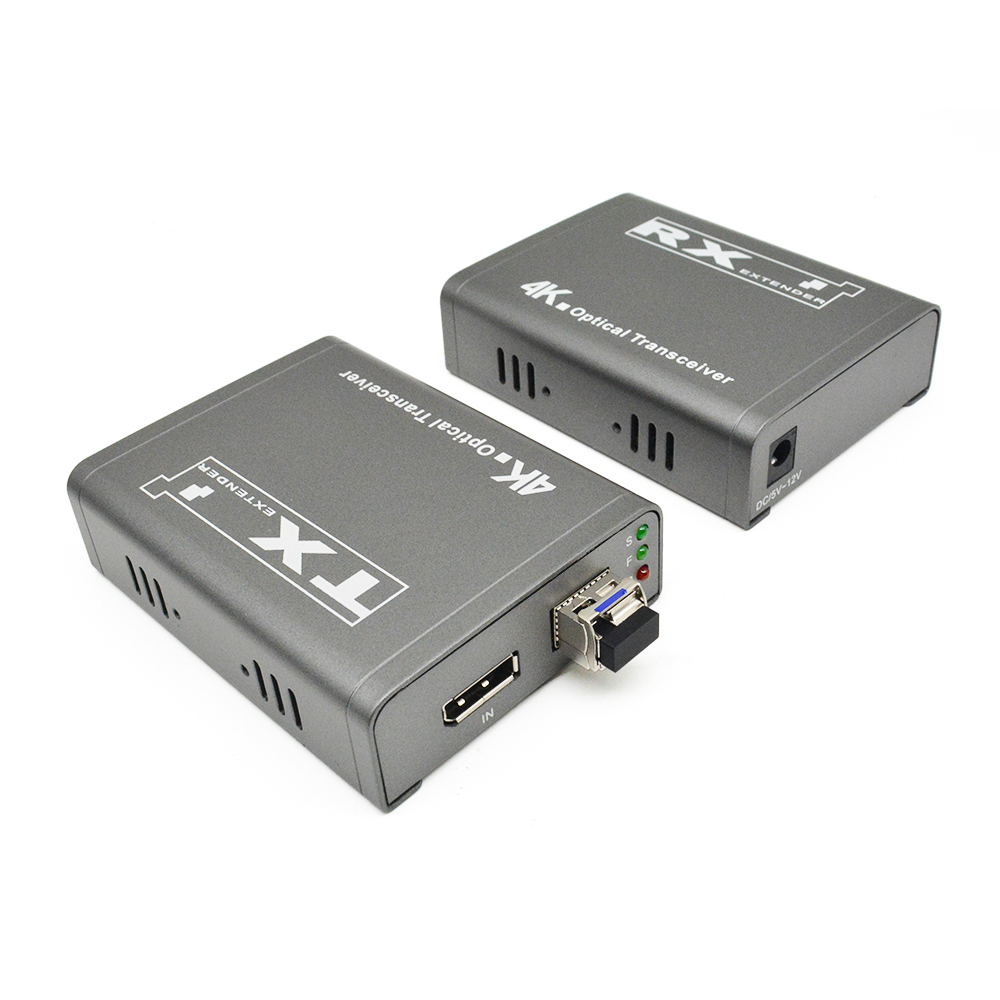

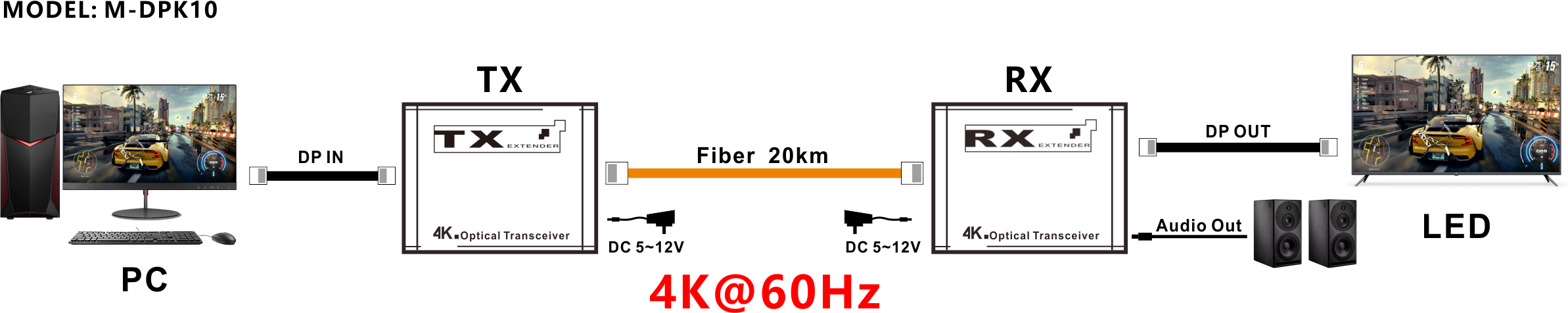

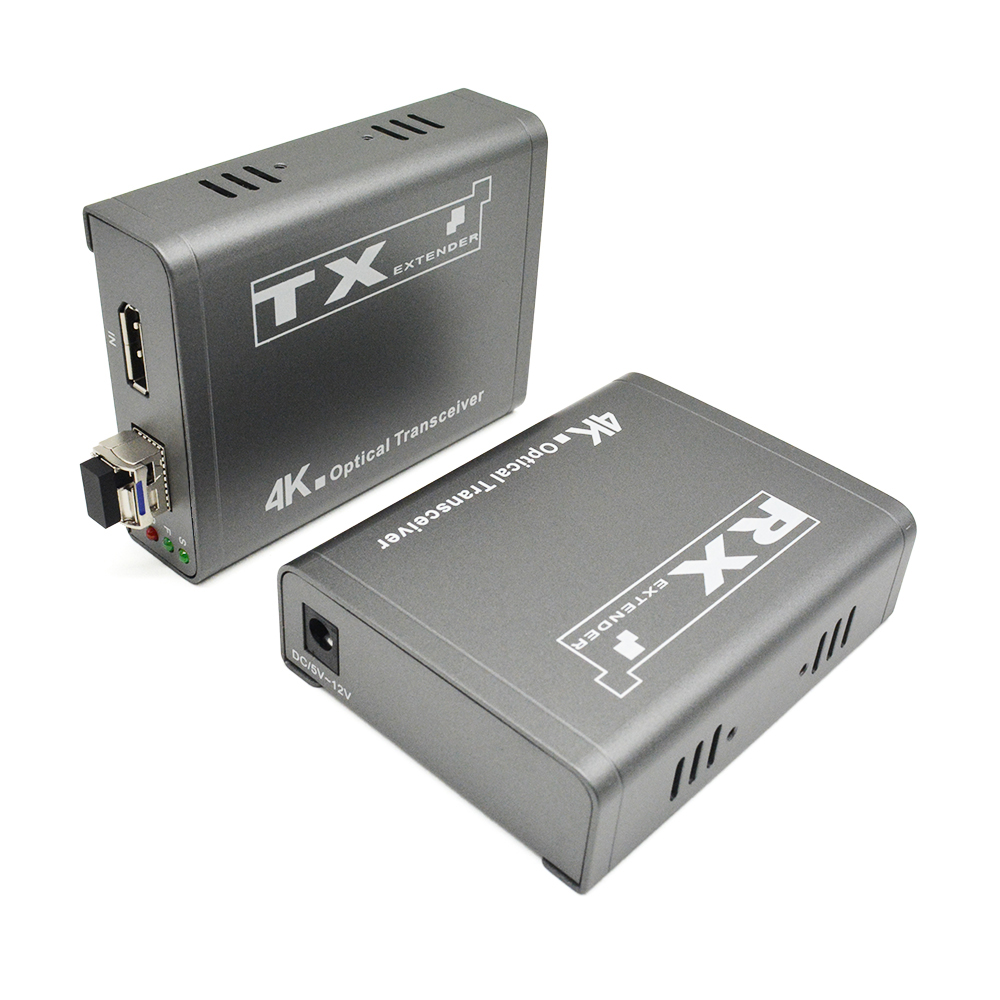

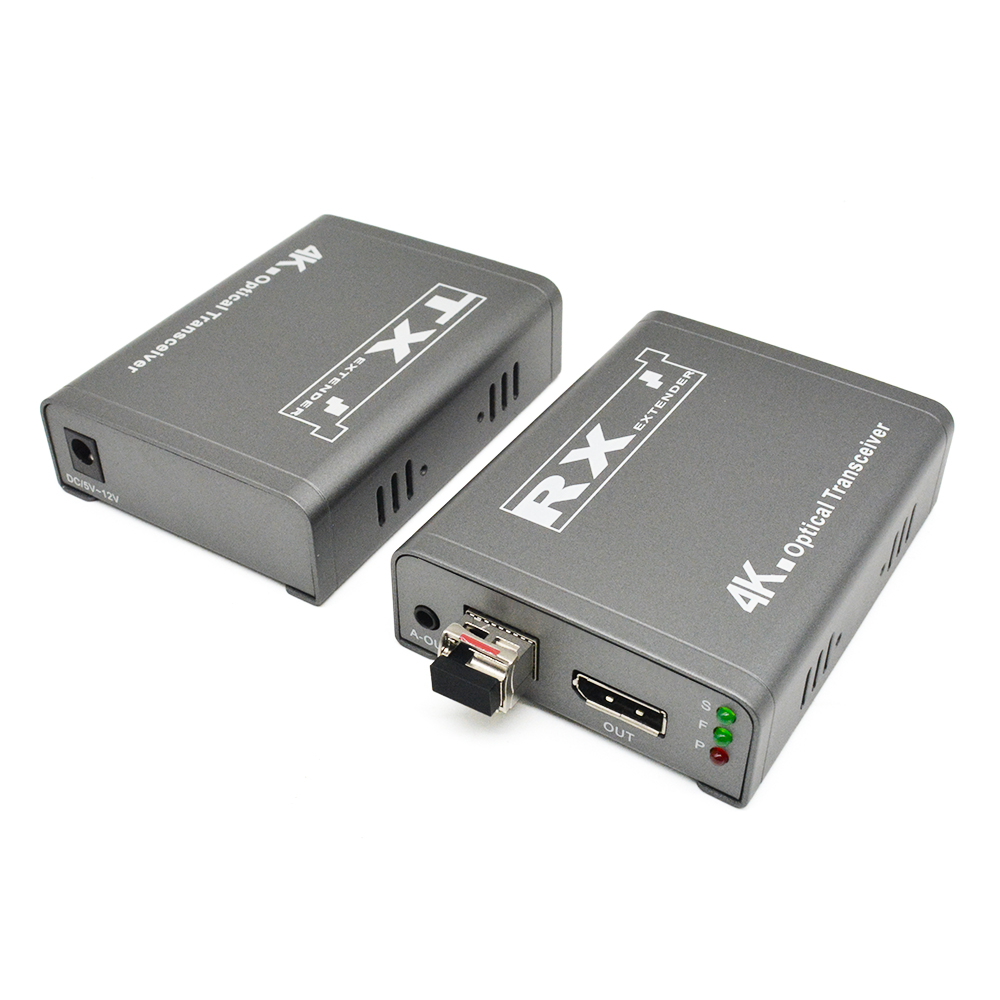

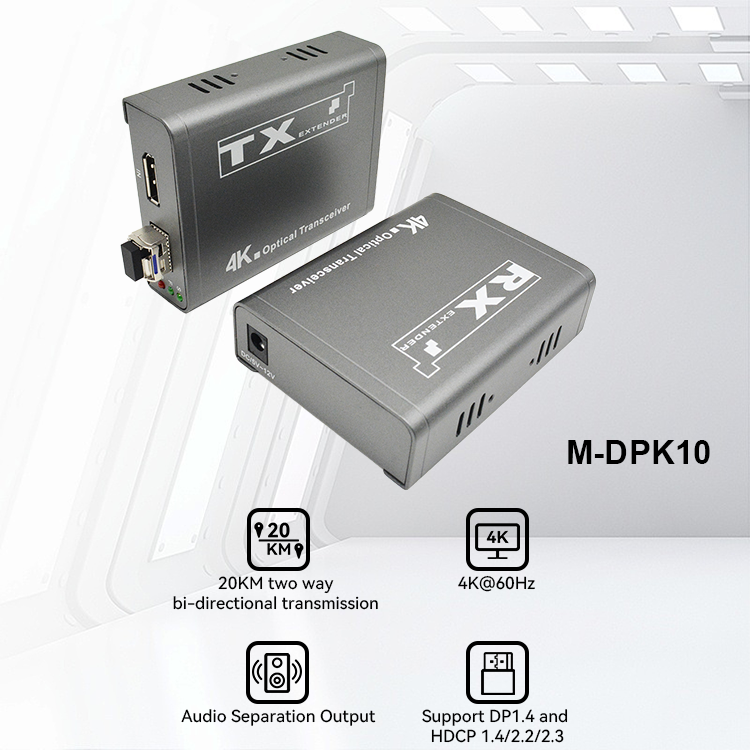

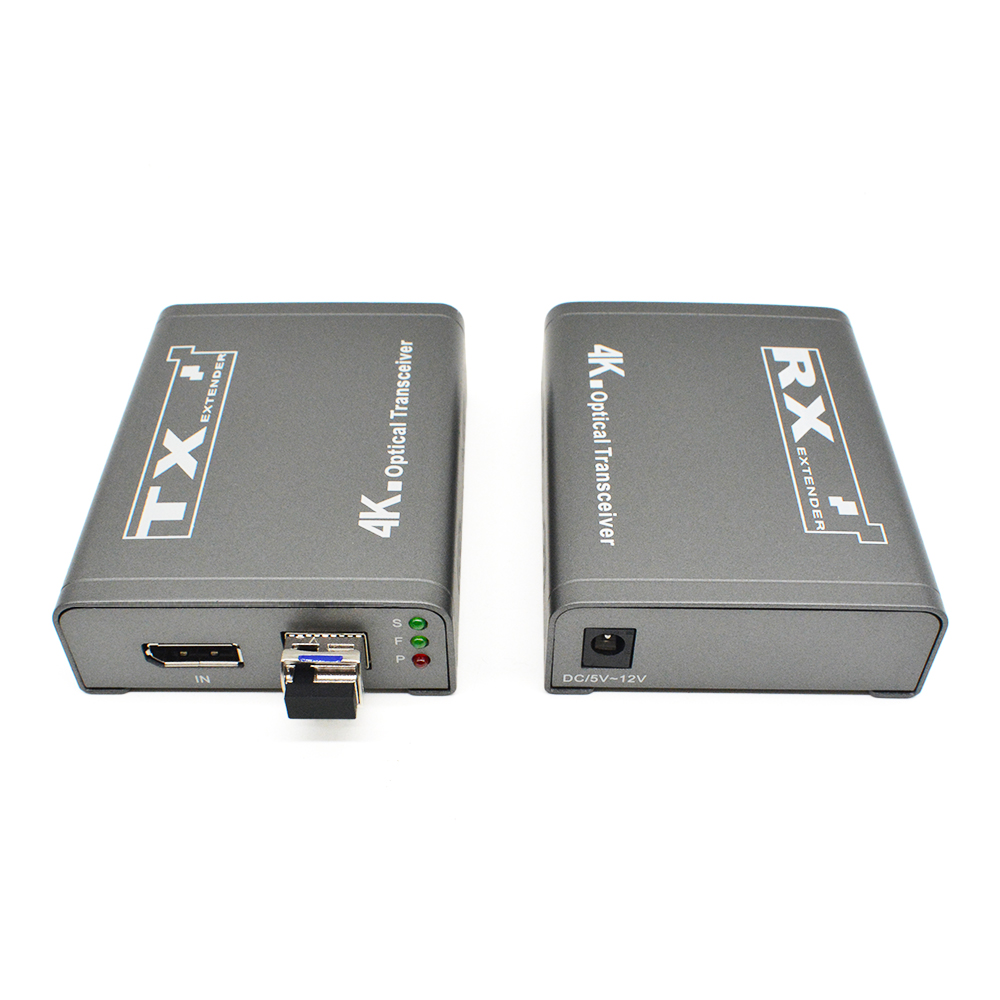

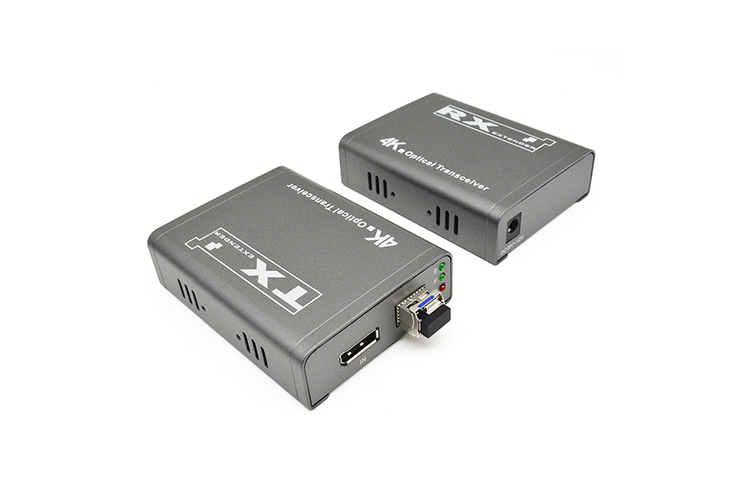

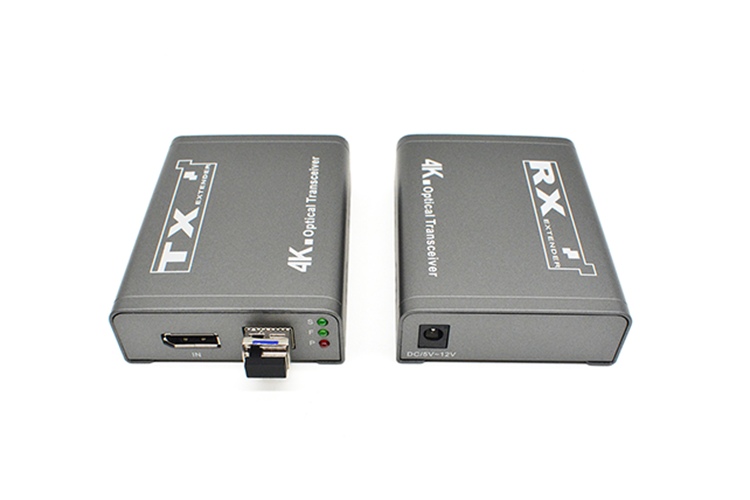

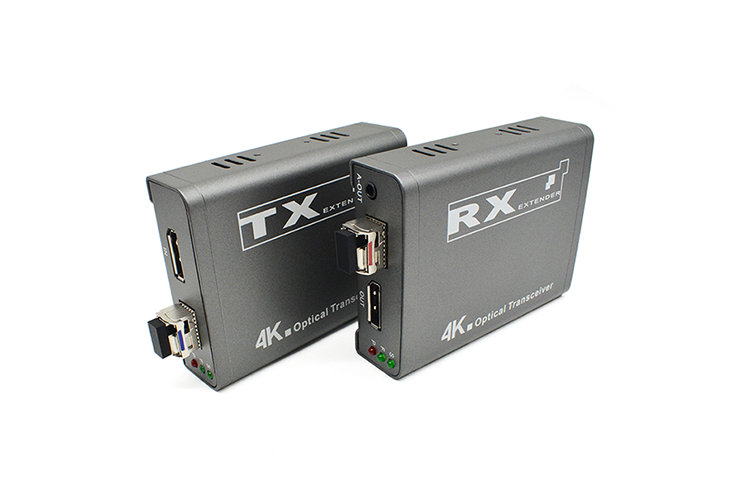

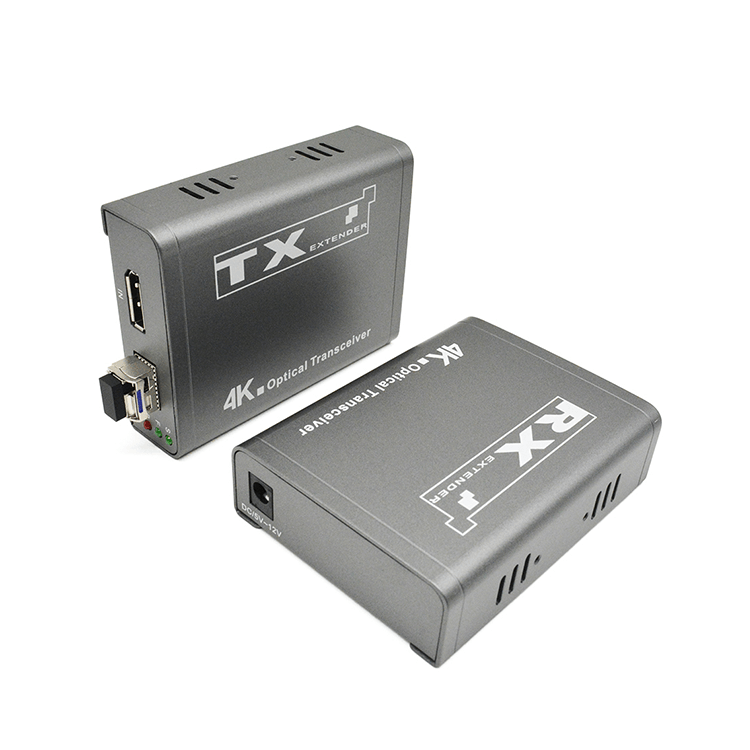

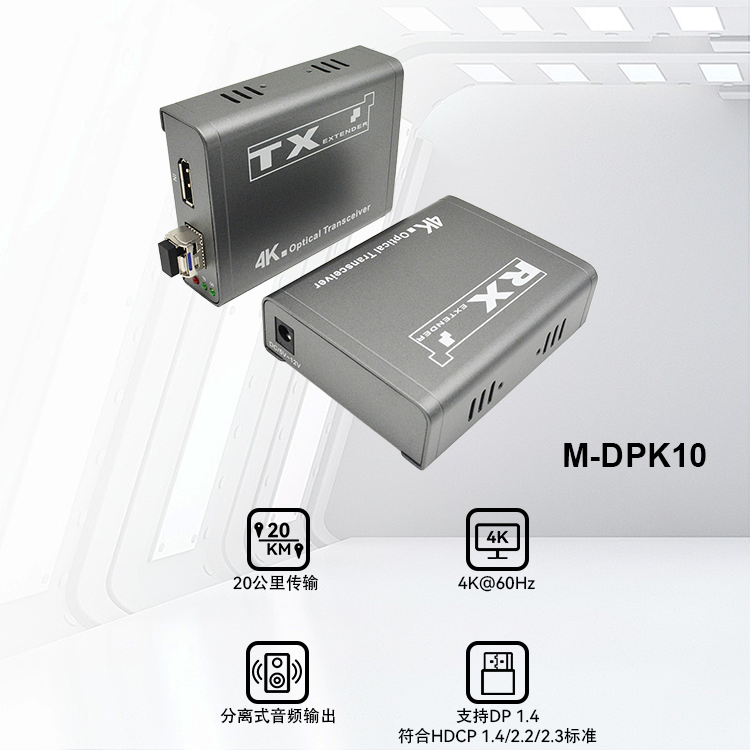

M-DPK10通过光纤远距离传输高清视频信号，支持学习
EDID透传功能；支持音频分离输出。该产品DP高清音视频信号超过20KM无压缩
通过10吉比特光纤传输分辨率为3840*2160@60Hz的
，大大提高了设备的兼容性。
该设备传输距离远、使用成本低、安装方便、兼容性好，是一种
稳定、高效的传输方式。广泛应用于高清
会议系统、高清影视拍摄、高清教学系统、高清
数字广告等音视频传输。
特征

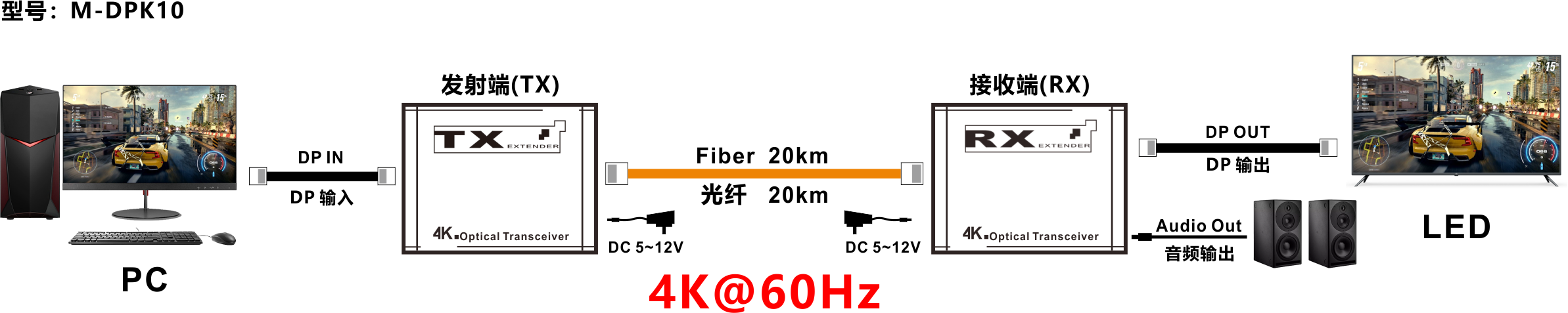

1、通过光纤远距离传输DP视频、音频信号，可达20公里；
2. DP视频信号分辨率最高可达4K@60Hz（4:4:4/4:2:2:/4:2:0）；
3、数据传输速率最高可达18Gbps（TMDS 6Gbps/3通道）；
4.支持音频分离输出；
5.支持DP1.4和HDCP 1.4/2.2/2.3标准；
6.支持EDID学习，提高兼容性，匹配信号源和显示设备自动
存储；
7、内置自动均衡系统，画面流畅、清晰、稳定；
8.内置ESD静电保护电路，全方位保护系统安全
9.支持5-12V供电
10、工作温度范围为-40℃至85℃，最高结温可达
125℃。
规格
描述 | 范围 |
视频 | 标准 | DP1.4； HDCP 2.2/2.3/1.4 |
| DP 像素时钟 | 340MHz，全数字 |
| DP口带宽 | 总带宽10.8Gbps（TMDS 6Gbps/3通道） |
| 解决 | 3840X2160@60Hz(4：4：4) 向后兼容性 |

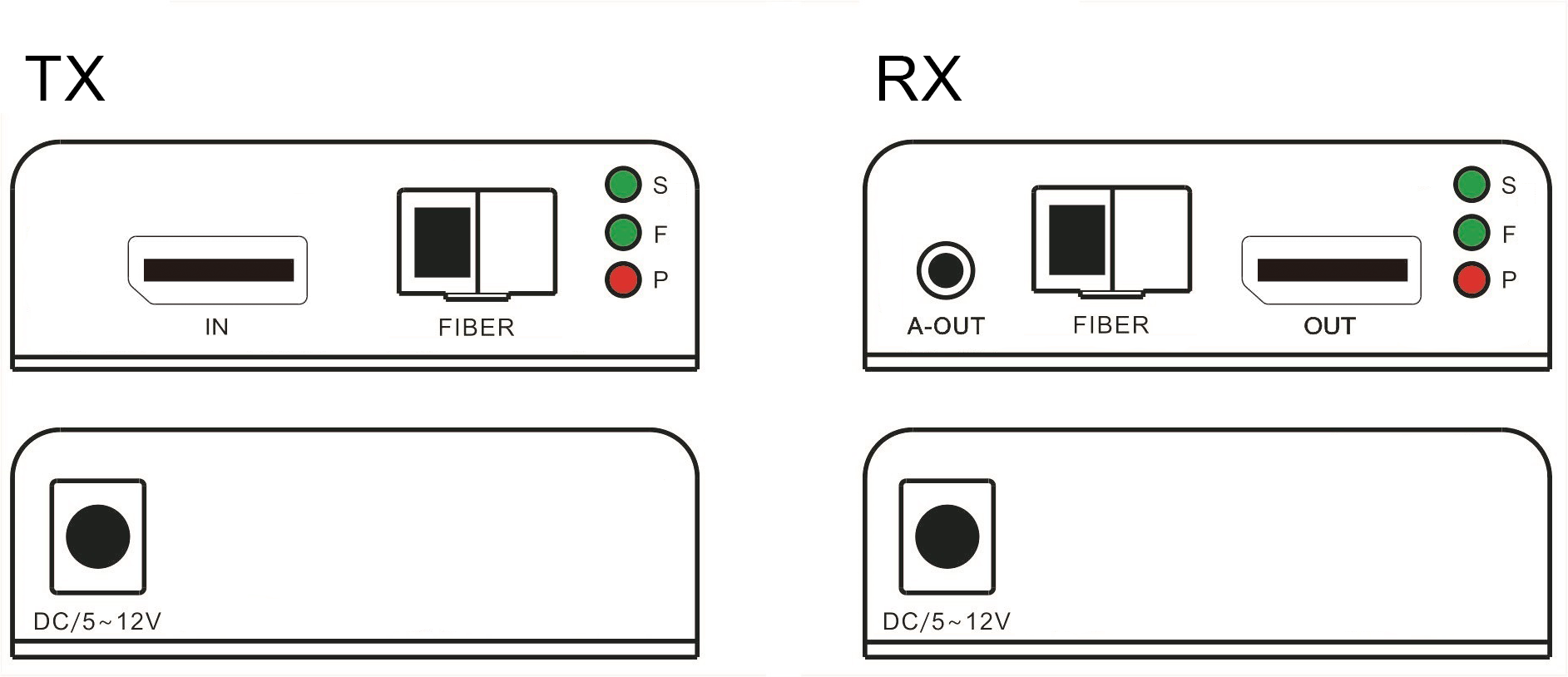

| 视频端口 | DP端口 |
| DP口阻抗 | 100Ω |
声音的 | 界面 | 3.5mm 立体声音频插座 |
| 音频格式 | 44.1K、48K、96K、176K、192K |
| 信号类型 | 立体声 |
光纤 | 光纤类型 | 单纤单模 | 双纤单模 |
| 波长 | TX-1330nm RX-1270nm | TX/RX-1310nm |
| 光纤接口 | 液相色谱 |
| 发射光功率 | -6～0dBm |
| 传输距离 | 20公里 |
| 传输率 | 10Gbps |
| 激光类型 | DFB波分复用器 |
其他 | 电源 | 电源适配器：DC5~ 12V |
| 功耗 | 最大10W |
| 温度 | -40℃～+85℃ |
| 湿度 | 5% ~ 90% |
| 方面 | 94*72*25毫米 |
| 保修单 | 1年免费保修 |

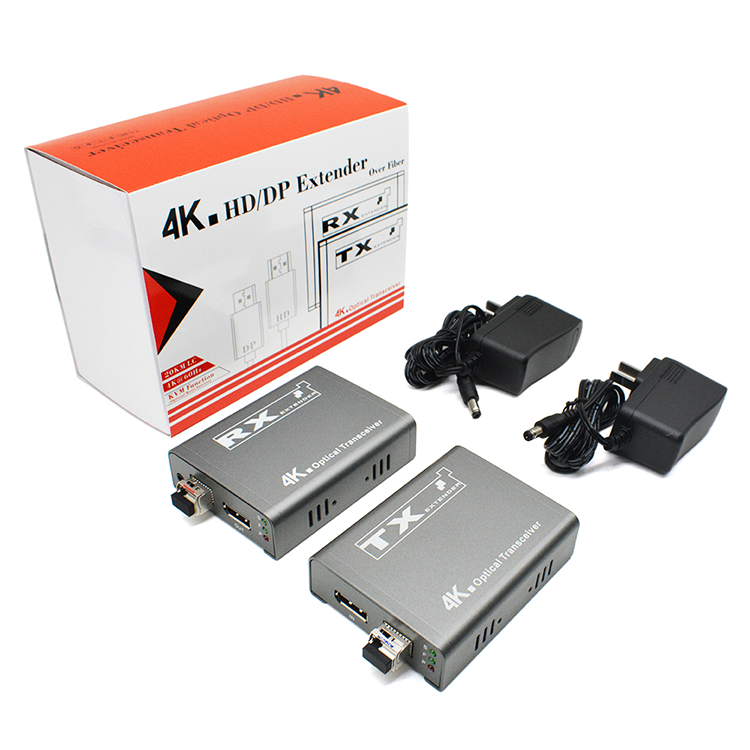

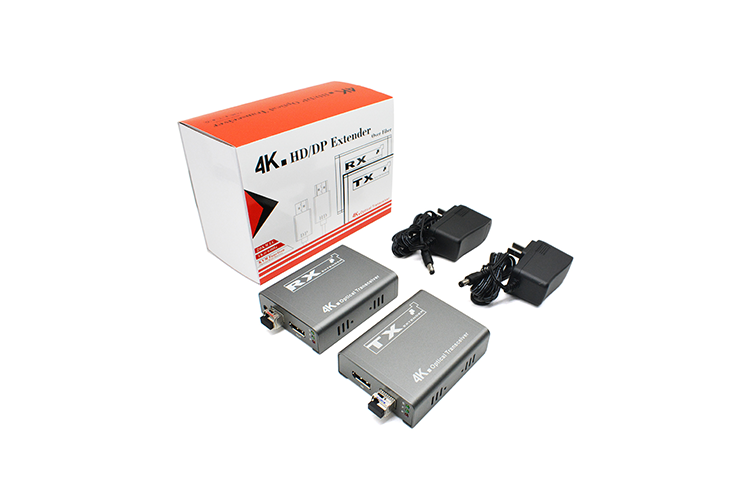

包裹
1. DP发射器x1个
2. DP接收器x1个
3. 10G光模块x1对
4. 电源适配器x2个
5. 用户手册 x1 份
